泰科TE5-2272788-4缆到板连接器50Ω阻抗高频现货
泰科5-2272788-4是一款50Ω阻抗的射频板装连接器，专为信号传输设计。其结构采用垂直安装的焊尾固定方式，通过通孔焊接连接PCB板，适用于缆到板系统。该连接器含2位插针端子，中心接触件及端子接触部均镀金，确保低电阻和高频稳定性（支持0-6000MHz工作频率），外部端子镀锡。主体为酒红色PA GF材质，满足UL 94V-1/V-2阻燃等级，工作温度范围-40°C至105°C（-40°F至221°F），兼容SAE/USCAR-17标准。其紧凑尺寸（中心距8mm，高11.35mm）和小电流负载（1A最大值）适合精密电子设备的高可靠性信号连接需求。
一、5-2272788-4中文手册
| 分类 | 详情 |
|---|---|

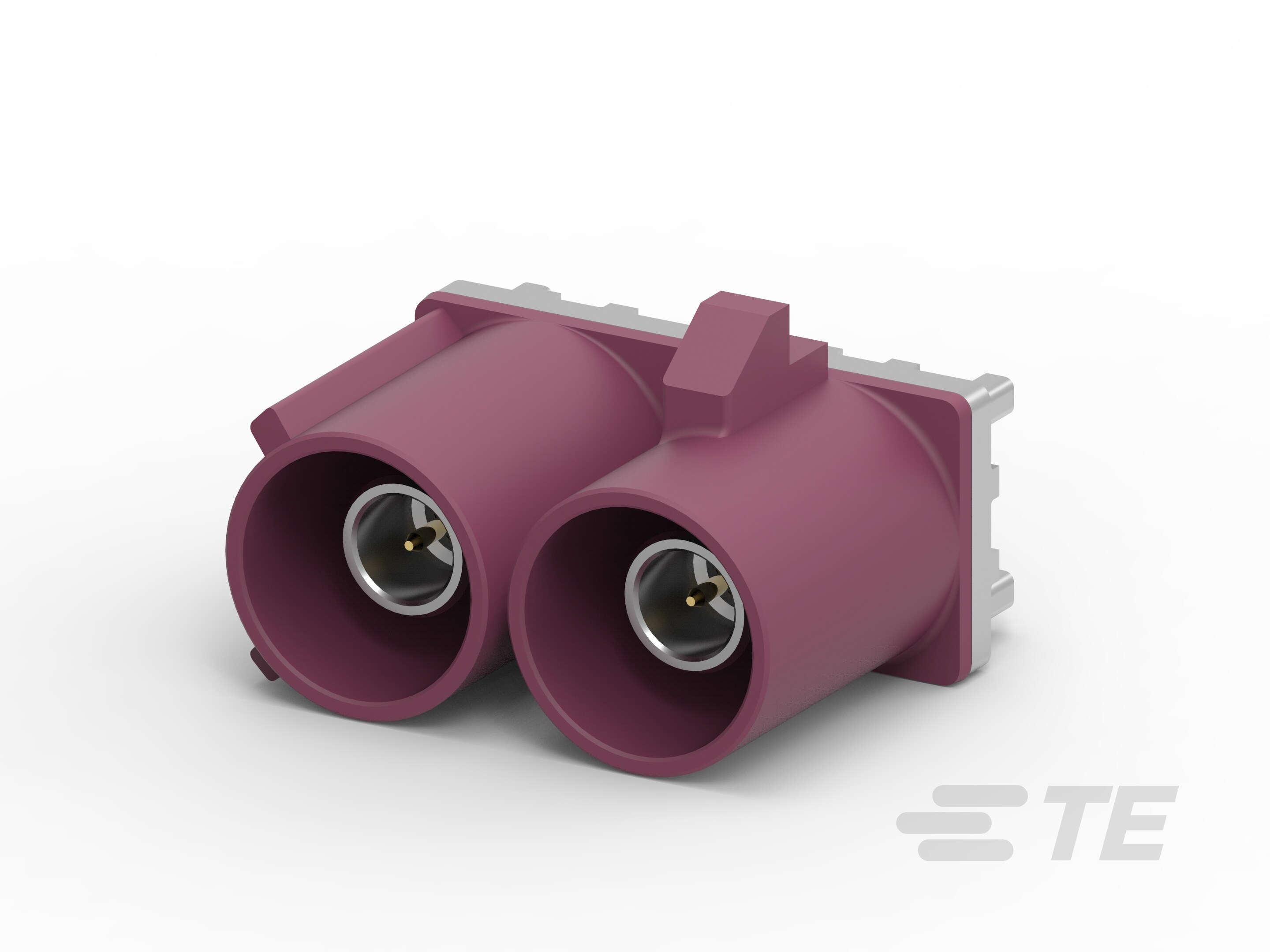

| 产品图 |  |
| 产品型号 | 5-2272788-4 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 缆到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 垂直 |
| 位数 | 2 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | D |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 酒红紫 |
| 中心线（间距） | 8mm[.315in] |
| 连接器高度 | 11.35mm[.447in] |
| 产品长度 | 15.5mm[.61in] |
| 产品宽度 | 7.5mm[.295in] |
| 工作温度（最大值）(°C) | 65 | 70 | 75 | 80 | 85 | 90 | 100 | 105 |
| 工作温度（最大值）(°F) | 221 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 装配工艺特点 | 板支座 |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Reel |
| 封装数量 | 225 |
| 电介质材料 | PCT |
| 采购入口 | 5-2272788-4现货 |
| 原厂手册 | 5-2272788-4数据手册.PDF |
二、5-2272788-4配套型号
| 配套型号 | 产品图 |
|---|---|
| 2474533-1 | 暂无 |
| 2272519-4 | 暂无 |
| 2474535-1 | 暂无 |
| 更多配套型号查询 | 5-2272788-4配套型号大全 |
三、5-2272788-4适用领域
泰科5-2272788-4连接器凭借其高可靠性、精准对位能力及宽工作温度表现，适用于信号传输和板级连接场景，广泛应用于以下领域：
1. 工业自动化与机械控制：PA GF主体材料（耐温-40℃至105℃）及垂直PCB安装设计有效抵抗高振动环境，支持传感器与控制单元的稳定数据传输，适配机床PLC、马达驱动器等设备的信号链路连接。
2. 汽车电子系统：键控代码D和精准插针（直径0.51mm）机制防止错配插拔，结合800VAC工作电压，适用于车载ECU接口、电源管理系统等场景，确保行车信号稳定性和安全性。
3. 通信与网络设备：50Ω阻抗和高频范围（0–6000MHz）优化信号完整性，8mm中心间距平衡连接密度与抗干扰能力，适用于路由器、基站内部缆到板的数据传输，支持高速通信链路集成。
4. 医疗仪器与诊断设备：宽温域（-40℃至105℃）满足消毒环境需求，通孔焊接式PCB安装简化维护，适配心电图仪、监护仪内部布线，减少信号损失风险。
5. 消费电子与电器控制系统：酒红紫壳体与标准PCB固定设计提升辨识度和安装可靠性，支持家电控制器、电源模块的紧凑板级连接，保障低压电路如信号灯、显示单元的稳定运行。
该连接器通过键控对准、应力消除结构和UL 94V-1/V-2阻燃性能，确保在严苛工况中实现长期耐用连接，适用于SAE/USCAR-17兼容应用场景。
四、5-2272788-4常见问题与解决方案
1. PCB焊接疲劳断裂
问题：垂直板载安装时焊尾受机械应力（如振动、插拔力），导致焊点开裂或PCB焊盘剥离。
方案：
