泰科TE 5-2272788-5缆到板垂直2位RF信号连接器现货

泰科5-2272788-5是一款缆到板连接器，专为印刷电路板垂直安装设计，端接采用通孔焊接方式。该连接器具有2个插针端子，阻抗为50Ω，工作电压最高800VAC，主体材料使用PA GF增强塑料，端子接触点金镀层确保信号完整性，外部锡镀层提升耐久性。尺寸为15.5mm×7.5mm×11.35mm，中心间距8mm，壳体为叶绿色。工作温度范围-40°C至105°C（-40°F至221°F），频率支持0-6000MHz，适用于信号电路如消费电子和通信设备。作为泰科电子标准产品，兼容SAE/USCAR-17标准，满足UL 94V-1/V-2阻燃等级。

一、5-2272788-5中文手册

分类	详情

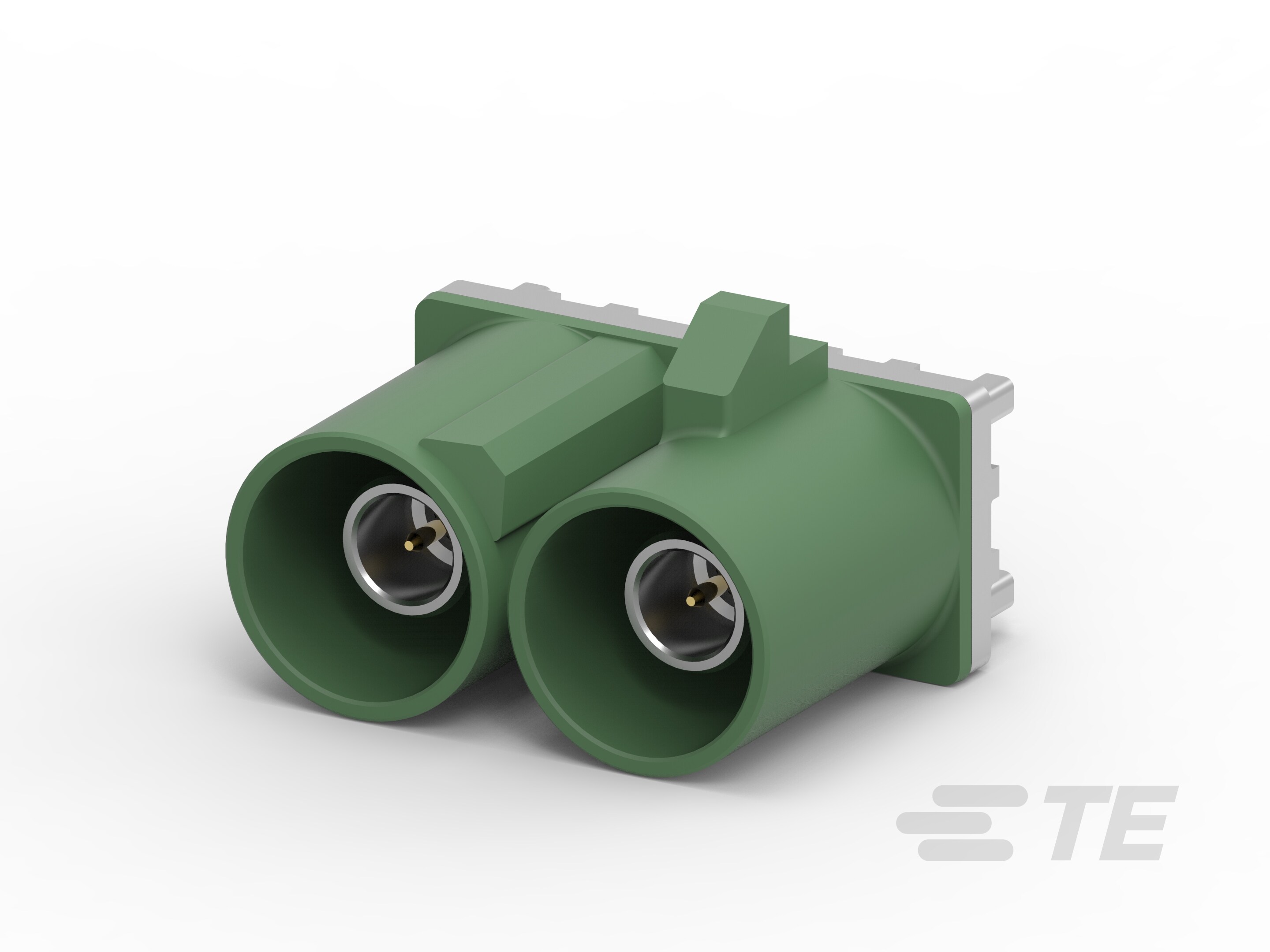

产品图
产品型号	5-2272788-5
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	缆到板
可密封	否
行数	1
PCB 安装方向	垂直
位数	2
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	E
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	叶绿色
中心线（间距）	8mm[.315in]
连接器高度	11.35mm[.447in]
产品长度	15.5mm[.61in]
产品宽度	7.5mm[.295in]
工作温度（最大值）(°C)	65 | 70 | 75 | 80 | 85 | 90 | 100 | 105
工作温度（最大值）(°F)	221
工组温度范围	-40 – 105°C[-40 – 221°F]
装配工艺特点	板支座
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Reel
封装数量	225
电介质材料	PCT
采购入口	5-2272788-5现货
原厂手册	5-2272788-5数据手册.PDF

二、5-2272788-5配套型号

三、5-2272788-5适用领域

1. 汽车电子系统：键控代码E与精准对接机制（接合插针直径0.51mm）有效防止误插，垂直板安装方式适配车载ECU模块布线。105℃高温耐受性满足引擎舱环境要求，金/锡复合电镀确保信号传输稳定性，符合SAE/USCAR-17汽车电子标准。

2. 工业控制设备：叶绿色壳体增强设备内部辨识度，-40–105℃宽温域覆盖严苛工况。通孔焊接与板支座设计提升PCB安装稳定性，1A额定电流适用于传感器信号传输，8mm间距布局平衡抗干扰性与空间效率。

3. 通信硬件架构：50Ω阻抗匹配与0-6GHz高频特性保障基站设备及路由器的射频信号完整性。金镀层中心接触件减少信号衰减，11.35mm低矮外形适配高密度电路板布局，满足数据交换设备的精密连接需求。

4. 能源管理模块：221℉耐高温特性兼容光伏逆变器控制单元，锡镀PCB焊尾强化长期导电可靠性。7.5mm紧凑宽度优化配电柜空间利用率，PA GF阻燃材料（UL 94V-1/V-2）提升电力系统安全性。

该连接器通过键控对准机制、宽温域耐受性及高频传输性能，在复杂电子系统中实现精准可靠的信号连接，叶绿色壳体同步强化工业场景的可维护识别性。

四、5-2272788-5常见问题与解决方案

1. PCB安装稳定性不足

问题：垂直板安装时，焊尾结构在机械振动场景下易出现焊点开裂或连接偏移。

方案：
