TE 5-2272788-6 缆到板连接器 6GHz插针端子 现货
泰科5-2272788-6是一款紧凑型线缆到板连接器，设计用于垂直安装于印刷电路板上，支持信号传输应用。其核心特性包括2位插针端子、50Ω阻抗金镀层中心接触件（插针直径0.51mm）与外部锡镀层，确保低电阻及高可靠性焊接。工作电压800VAC，频率范围0至6000MHz，适用于高频信号环境；主体材料采用PA GF（聚酰胺玻璃纤维），具备UL 94V-1/V-2阻燃等级，兼容SAE/USCAR-17标准，工作温度-40°C至105°C。配备板支座和前端安装结构，尺寸11.35×15.5×7.5mm（高×长×宽），间距8mm，适合空间受限的板级装配，如工业电子设备。
一、5-2272788-6中文手册
| 分类 | 详情 |
|---|---|

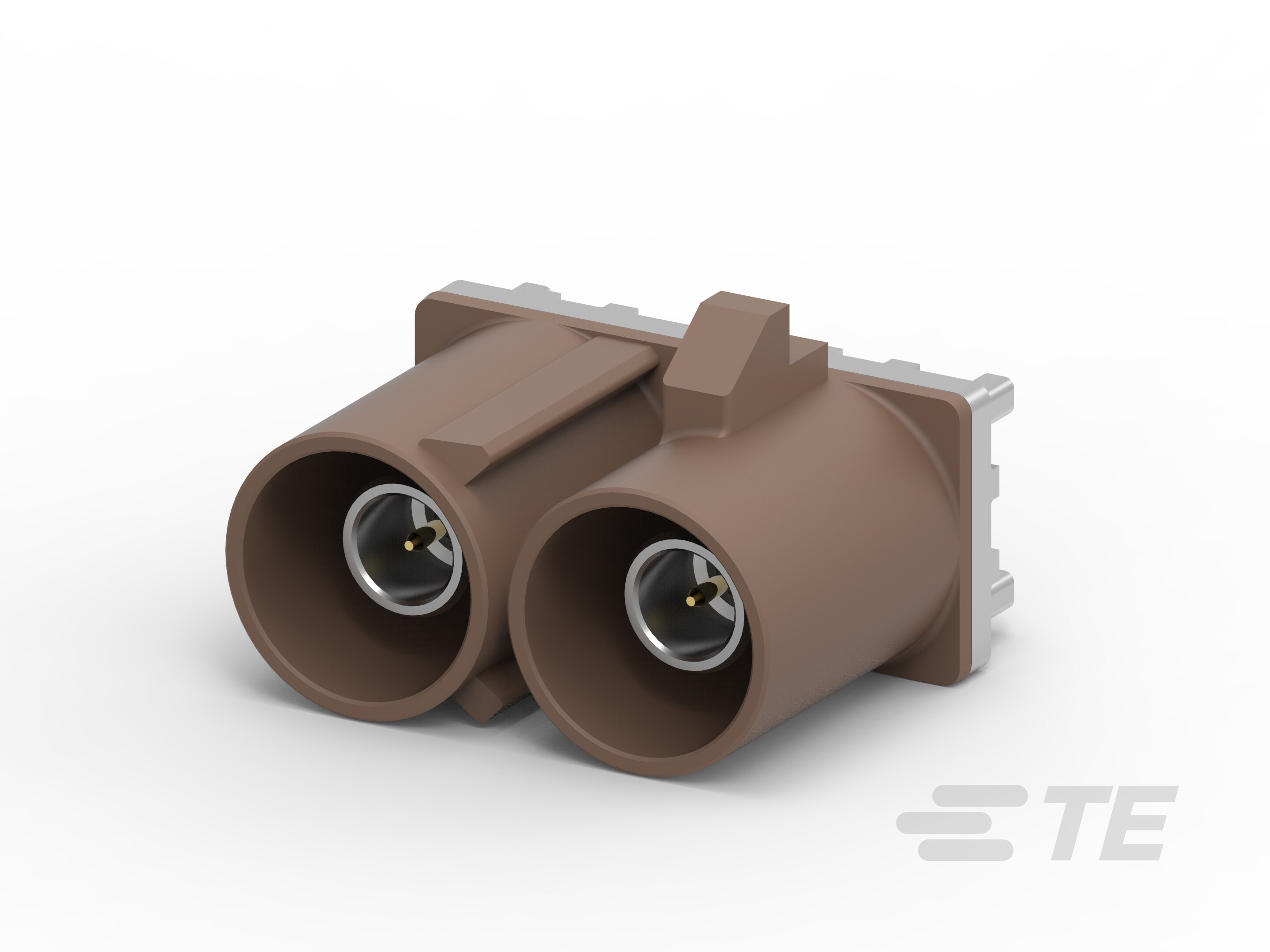

| 产品图 |  |
| 产品型号 | 5-2272788-6 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 缆到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 垂直 |
| 位数 | 2 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | F |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 坚果褐色 |
| 中心线（间距） | 8mm[.315in] |
| 连接器高度 | 11.35mm[.447in] |
| 产品长度 | 15.5mm[.61in] |
| 产品宽度 | 7.5mm[.295in] |
| 工作温度（最大值）(°C) | 65 | 70 | 75 | 80 | 85 | 90 | 100 | 105 |
| 工作温度（最大值）(°F) | 221 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 装配工艺特点 | 板支座 |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Reel |
| 封装数量 | 225 |
| 电介质材料 | PCT |
| 采购入口 | 5-2272788-6现货 |
| 原厂手册 | 5-2272788-6数据手册.PDF |
二、5-2272788-6配套型号
| 配套型号 | 产品图 |
|---|---|
| 2272519-6 | 暂无 |
| 2474533-1 | 暂无 |
| 2474535-1 | 暂无 |
| 更多配套型号查询 | 5-2272788-6配套型号大全 |
三、5-2272788-6适用领域
泰科5-2272788-6连接器凭借其信号完整性、宽温度适应性及坚果褐色外壳设计，适用于以下多个领域：
1. 工业自动化与控制：PA GF主体材料（耐温-40°C至105°C）及垂直PCB安装结构支持高振动场景，适应工业设备中传感器信号与PLC链路的稳定对接，确保在自动化系统内的抗干扰性能。
2. 汽车电子单元：工作电压800VAC及金电镀端子设计防止信号衰减，适配车载ECU和线束的8mm间距连接要求，保障行车控制模块的精准与耐用性。
3. 户外能源管理：坚果褐色外壳便于户外快速识别，宽温范围覆盖严寒高温环境，适用于太阳能监控器或风电设备中的紧凑信号线布线，提升能源设备环境适应性。
4. 医疗设备内部布线：符合SAE/USCAR-17标准与UL 94V-1/V-2阻燃等级，可靠信号传输简化设备维护，适配诊断仪器内部结构，避免环境污染物侵入风险。
5. 通信与信号传输：0-6000MHz频率范围优化射频信号处理，缆到板连接结构支持路由器、基站等网络设备的高密度板端对接，平衡抗EMI能力与安装便捷性。
该连接器通过通孔焊接固定、金镀端子设计及标准兼容性，确保在复杂工况下实现长期可靠信号传输，坚果褐色外壳进一步增强工业应用的视觉识别性。
四、5-2272788-6常见问题与解决方案
1. 安装松动或脱落
问题：垂直安装于印刷电路板（PCB）时，焊尾固定方式可能在振动或外力下导致连接器移位或脱落，影响信号完整性。
方案：增加支撑结构或应力消除附件（如绑带或卡扣），确保电缆受力均匀，并严格按照通孔焊接工艺操作，以分散机械应力。
2. 密封性不足
问题：产品不具备密封功能（IP等级未定义），在高湿度环境（环境湿度>80%RH）或污染物侵入时，易导致电路腐蚀或信号干扰。
方案：定期清洁连接区域，外部加装硅胶密封圈以增强防水性，并控制工作环境湿度在建议范围（≤80%RH）。
3. 端子接触不良
问题：1.2mm插针端子压接高度偏差或镀锡层氧化（外部端子电镀材料为锡）可能导致接触电阻异常，影响信号传输稳定性（频率范围0-6000MHz）。
方案：压接操作需遵守公差要求（±0.2~0.5mm），使用专用清洁工具去除氧化层，必要时更换金电镀接触端以提升可靠性。
4. 外壳变形或腐蚀
问题：尼龙玻璃纤维（PA GF）主体材料在高温（工作温度上限105°C）或强化学腐蚀（如酸/碱液）环境下易发生变形或降解，降低机械强度。
方案：避免暴露于腐蚀性物质中，高温场景下替换为金属外壳型号，并定期检查外壳完整性以确保防护性能。
5. 键控错位或对准偏差
问题：键控代码F未与公端精确匹配时，连接不稳定（中心线间距8mm），可能造成信号丢失或错位。
方案：安装前双重核对两端键控代码和端子排列顺序，使用对准工具辅助定位，确保精准机械对接。
