泰科TE2272788-6缆到板高频2位50Ω连接器现货
泰科 2272788-6 是一款垂直安装于印刷电路板的缆到板型射频连接器，具有 2 个插针位。其核心特性包括 50 Ω 阻抗设计、支持高达 6 GHz 的工作频率范围（0-6000 MHz），适用于信号传输应用。连接器采用通孔焊接端接方式，并带有焊尾和接合插针(.51mm)实现可靠固定。端子接触件电镀金(Au)，确保低接触电阻和高稳定性；外部端子和 PCB 固定部位电镀锡(Sn)。壳体由增强型尼龙(PA GF)制成，呈现坚果褐色，符合 UL 94V-1/V-2 阻燃等级。其宽泛的工作温度范围（-40°C 至 +105°C）和符合 SAE/USCAR-17 标准的设计，赋予其在工业环境中良好的适应性和稳健性。
一、2272788-6中文手册
| 分类 | 详情 |
|---|---|

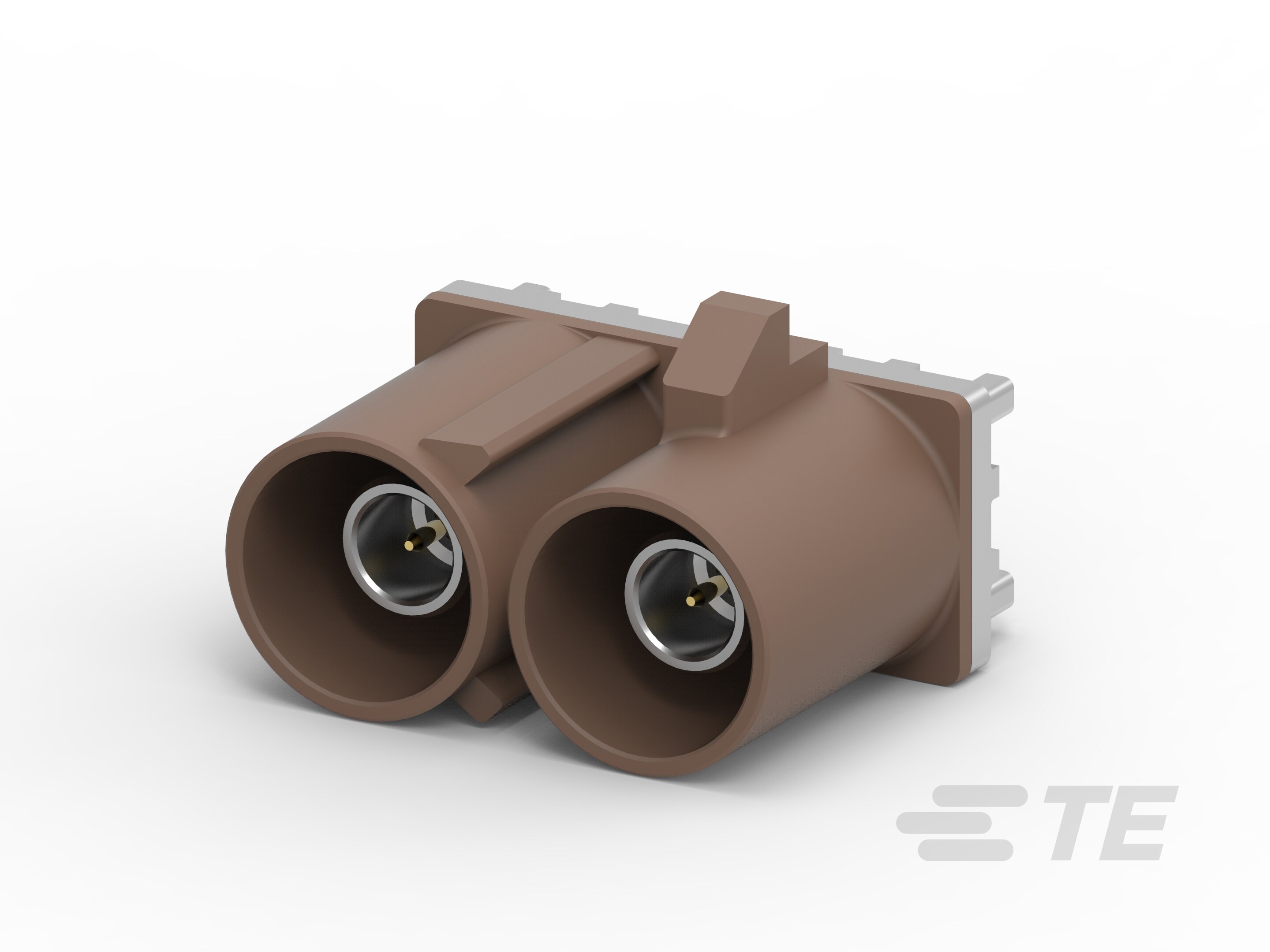

| 产品图 |  |
| 产品型号 | 2272788-6 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 缆到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 垂直 |
| 位数 | 2 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | F |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 坚果褐色 |
| 中心线（间距） | 8mm[.315in] |
| 连接器高度 | 11.35mm[.447in] |
| 产品长度 | 15.5mm[.61in] |
| 产品宽度 | 7.5mm[.295in] |
| 工作温度（最大值）(°C) | 65 | 70 | 75 | 80 | 85 | 90 | 100 | 105 |
| 工作温度（最大值）(°F) | 221 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 装配工艺特点 | 板支座 |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Tray |
| 电介质材料 | PCT |
| 采购入口 | 2272788-6现货 |
| 原厂手册 | 2272788-6数据手册.PDF |
二、2272788-6配套型号
| 配套型号 | 产品图 |
|---|---|
| 2272519-6 | 暂无 |
| 2474533-1 | 暂无 |
| 2474535-1 | 暂无 |
| 更多配套型号查询 | 2272788-6配套型号大全 |
三、2272788-6适用领域
泰科2272788-6连接器专为高可靠性信号传输场景设计，其精密结构与环境适应性使其在以下领域表现卓越：
1. 工业自动化与仪器仪表：
垂直PCB安装与通孔焊接确保机械稳定性，8mm大中心间距结合50Ω阻抗匹配，有效降低高速信号串扰（支持0-6GHz频率），满足工业控制系统对时序精度与抗干扰的严苛需求。坚果褐色PA GF壳体（耐温-40°C至105°C）适应高温车间环境，板支座设计增强振动工况下的连接可靠性。
2. 汽车电子控制单元：
金触点端子（插针直径0.51mm）与锡镀层PCB固定端提供低电阻通路，键控代码F防止误插，符合SAE/USCAR-17车载标准。1A电流承载能力适配传感器信号采集模块，前端安装方式优化发动机舱线束布局空间。
3. 通信基础设施：
6GHz高频带宽支持基站射频模块、路由器板间互连，单行2位布局平衡信号密度与散热需求。镀金中心接触件保障高频信号完整性，UL 94V-1/V-2阻燃材料降低设备火灾风险。
4. 高密度电子设备：
11.35mm紧凑高度与7.5mm宽度适配空间受限场景（如测试仪器内部板卡），通孔焊接提供强抗拉拔力，锡镀层焊尾确保长期无氧化连接，维护周期延长。
该连接器通过高频优化设计、宽温域材料及车载级认证，在严苛电磁环境中保障信号无损传输，坚果褐色外壳强化工业设备的视觉辨识效率。
四、2272788-6常见问题与解决方案
安装松动或脱落
问题：垂直PCB安装方向可能导致应力集中，焊尾固定方式在振动或外力下易松动，影响连接器与电路板的稳固性。
方案：添加应力消除附件（如卡扣或绑带），优化电缆布线确保均匀受力；或增加支撑结构（如支架）分散应力，定期检查焊点完整性。
密封性不足
问题：无密封设计（不可密封状态），在环境湿度波动（大于80%RH）或污染物（如灰尘）暴露时，可能引发内部湿气渗入。
方案：严格控制环境湿度（建议≤80%RH），使用第三方硅胶密封圈增强防护，或应用于干燥稳定环境以减少风险。
端子接触不良
问题：插针端子（直径0.51mm）在压接不当、焊锡不良或氧化时，接触电阻异常影响额定电流（1A），导致信号传输不稳定。
方案：严格遵循压接公差（±0.2~0.5mm），使用专用工具清洁端子氧化层；或定期测试接触电阻，必要时更换端子。
外壳变形或腐蚀
问题：尼龙66（PA GF）外壳在高温（上限105°C）或腐蚀性液体环境下易软化变形或变色（如坚果褐色褪化）。
方案：避免强酸/碱环境，高温场景改用金属外壳型号；或安装后定期检查外观完整性，优化散热设计控制温度峰值。
键控错位或对准偏差
问题：键控代码F未与公端精确匹配，PCB安装时可能导致连接器错位，影响对接稳定性和信号质量。
方案：安装前严格核对键控代码及端子排列顺序；使用对准工具辅助定位，确保垂直插入时的精准度。
PCB焊接失效（补充问题）
问题：焊尾端接方法在通孔焊接中易因工艺缺陷（如虚焊）或温度波动（工作范围-40°C至105°C）引发连接脱落。
方案：优化焊接工艺（如控制热应力），确保焊点饱满均匀；或增加板支座辅助固定，预防机械振动影响。
