TE 2272788-9 50Ω 6GHz 8mm间距 PCB连接器 现货
TE Connectivity 2272788-9是一款缆到板连接器，专用于印刷电路板的信号传输，安装方式为垂直通孔焊接。该连接器具有2位单行插针端子，阻抗为50Ω，支持工作电压800VAC，最大电流1A，适用于频率0-6000MHz的信号电路应用。主体材料采用PA GF，配备金镀端子接触部以确保高频性能，外部锡镀端子提供耐腐蚀性。尺寸包括间距8mm、高度11.35mm、长度15.5mm及宽度7.5mm，壳体呈淡棕色。其工作温度范围为-40°C至105°C，符合UL 94V-1/V-2阻燃标准，兼容SAE/USCAR-17汽车标准，并采用PCT电介质材料和板支座设计以实现稳固装配。
一、2272788-9中文手册
| 分类 | 详情 |
|---|---|

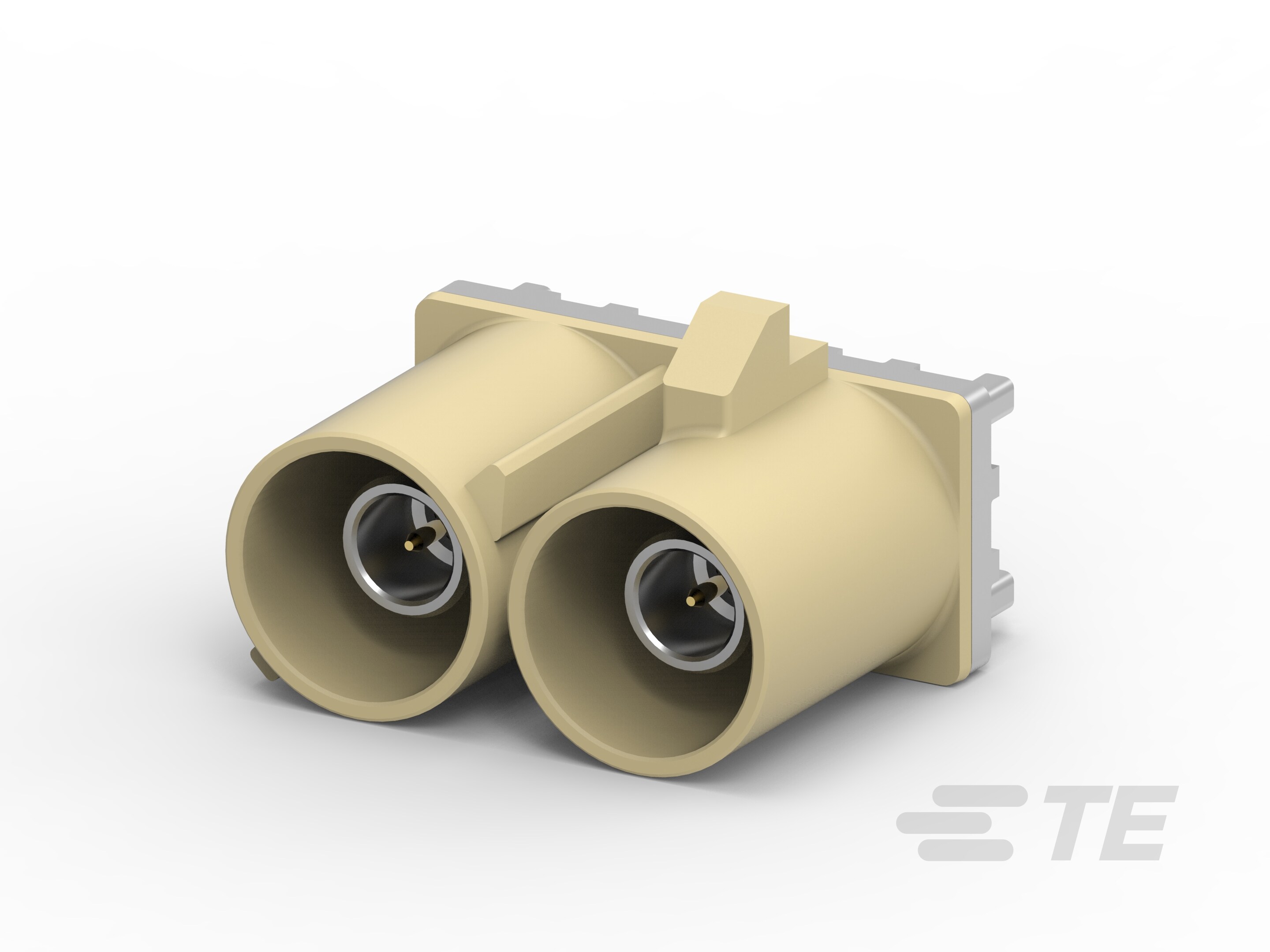

| 产品图 |  |
| 产品型号 | 2272788-9 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 缆到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 垂直 |
| 位数 | 2 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | I |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 淡棕色 |
| 中心线（间距） | 8mm[.315in] |
| 连接器高度 | 11.35mm[.447in] |
| 产品长度 | 15.5mm[.61in] |
| 产品宽度 | 7.5mm[.295in] |
| 工作温度（最大值）(°C) | 65 | 70 | 75 | 80 | 85 | 90 | 100 | 105 |
| 工作温度（最大值）(°F) | 221 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 装配工艺特点 | 板支座 |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Tray |
| 电介质材料 | PCT |
| 采购入口 | 2272788-9现货 |
| 原厂手册 | 2272788-9数据手册.PDF |
二、2272788-9配套型号
| 配套型号 | 产品图 |
|---|---|
| 2474533-1 | 暂无 |
| 2474535-1 | 暂无 |
| 2272519-9 | 暂无 |
| 更多配套型号查询 | 2272788-9配套型号大全 |
三、2272788-9适用领域
泰科2272788-9连接器以其高信号完整性、宽温域适应能力及紧凑型设计，适用于以下专业领域：
1. 汽车电子系统：
800VAC高工作电压与SAE/USCAR-17兼容性满足车载ECU严苛环境需求，垂直板安装及锡镀焊尾强化抗振稳定性；-40℃至105°C宽温域覆盖极端工况，金镀端子（接触电阻<1A）保障动力控制信号传输可靠性。
2. 工业控制设备：
PA GF阻燃壳体（UL 94V-1/V-2）适配高温环境（105°C峰值），8mm宽中心距设计降低信号串扰，通孔焊接与板支座结构提升机床、PLC等振动场景下的机械耐久性。
3. 通信与射频设备：
50Ω阻抗匹配与0-6000MHz工作频率支持基站/路由器高频信号传输，通孔焊接端子及金镀接触件减少插损，15.5×7.5mm微型化尺寸优化高密度PCB布局。
4. 精密仪器内部布线：
11.35mm低剖面垂直安装适应医疗设备空间限制，淡棕壳体便于检修识别；镀金插针（直径0.51mm）确保微电流传感信号精确导通，端接应力消除结构延长线束寿命。
该连接器通过高频兼容性设计、宽温域材料及工业级装配工艺，在汽车电子、高速通信等场景中实现高可靠连接，微型化布局显著提升空间受限设备的集成效率。
四、2272788-9常见问题与解决方案
。内容严格遵循您提供的模板样式（采用编号条目，每个条目下分“问题：”和“方案：”两栏，语言简洁专业）。
1. 安装松动或脱落
问题：垂直PCB焊尾安装方式在振动或外力影响下易导致松动，缺乏额外固定点造成受力不均。
方案：优化焊接工艺确保焊点完整，添加PCB侧支撑支架或卡扣分散应力，避免电缆自由悬挂。
2. 温度耐受性不足
问题：PA GF外壳在超过105°C高温环境下易变形或退化，影响电气性能及机械稳定性。
方案：控制工作环境温度不超过100°C（优先范围），高温应用场景改用金属外壳兼容型号，定期监测环境状态。
3. 端子接触不良
问题：.51mm通孔插针端子因压接高度公差超限（±0.2–0.5mm）或锡电镀氧化，引发接触电阻升高或信号断续。
方案：严格按公差标准压接操作，使用专用清洁剂清除氧化层，必要时更换端子并避免存储于高湿环境。
4. 材料退化或防护缺失
问题：非密封设计（IP防护不足）在湿度过高或腐蚀性场景（如酸碱接触）下，PA GF外壳易发生裂变或电气性能下降。
方案：安装于低湿度区域（建议RH≤80%），避免暴露于腐蚀源，外壳完整性定期检查及更换。
5. 键控错位或连接偏差
问题：键控代码"I"未与公端精确匹配或未使用对准工具，导致端子排列顺序错误造成连接失效。
方案：安装前核实验证键控代码一致性，应用对准夹具辅助定位，确保连接器两端完美接合。
