泰科TE1-2272788-1缆到板2位高频信号垂直连接器现货
泰科1-2272788-1是一款适用于印刷电路板的垂直安装板对板连接器，采用缆到板系统，提供2位单行设计。其核心特征包括50Ω阻抗、800VAC工作电压及高频工作范围（最高6000MHz），适用于信号传输应用。端子采用插针结构，中心接触件镀金以降低接触电阻，确保信号完整性；主体材料为PA GF塑料，PCB端接方法为通孔焊接，并提供镀锡固定。产品具备宽工作温度范围（-40至105°C），在工业环境中表现稳定可靠，尺寸紧凑（中心距8mm），适配多种电子设备的数据与电力连接需求。
一、1-2272788-1中文手册
| 分类 | 详情 |
|---|---|

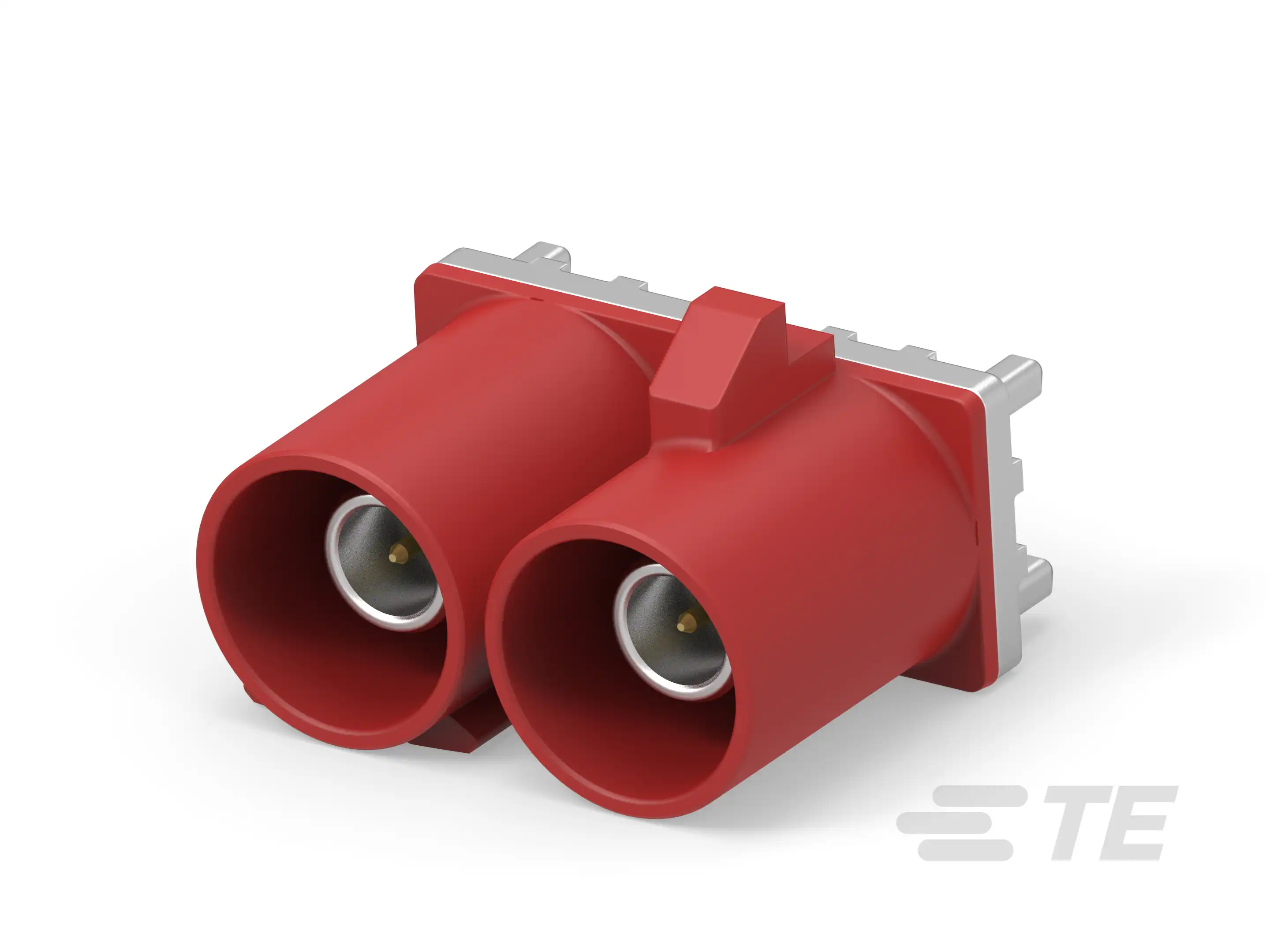

| 产品图 |  |
| 产品型号 | 1-2272788-1 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 缆到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 垂直 |
| 位数 | 2 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | L |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 胭脂红 |
| 中心线（间距） | 8mm[.315in] |
| 连接器高度 | 11.35mm[.447in] |
| 产品长度 | 15.5mm[.61in] |
| 产品宽度 | 7.5mm[.295in] |
| 工作温度（最大值）(°C) | 65 | 70 | 75 | 80 | 85 | 90 | 100 | 105 |
| 工作温度（最大值）(°F) | 221 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 装配工艺特点 | 板支座 |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Tray |
| 电介质材料 | PCT |
| 采购入口 | 1-2272788-1现货 |
| 原厂手册 | 1-2272788-1数据手册.PDF |
二、1-2272788-1配套型号
| 配套型号 | 产品图 |
|---|---|
| 1-2272519-1 | 暂无 |
| 2474535-1 | 暂无 |
| 2474533-1 | 暂无 |
| 更多配套型号查询 | 1-2272788-1配套型号大全 |
三、1-2272788-1适用领域
泰科1-2272788-1连接器凭借其高阻抗匹配、板装紧凑结构及宽温适应能力，广泛应用于以下领域：
1. 工业自动化与过程控制：主体材料PA GF（工作温度-40°C至105°C）配合UL 94V-1/V-2阻燃等级，适用于PLC控制柜、传感器接口等高振动、高温环境，确保8mm间距板装设计在信号链中实现稳定连接。
2. 汽车电子与车载系统：兼容SAE/USCAR-17标准，通孔焊接端接与垂直安装方式适配ECU、线束接口等场景，1A电流支持和金电镀端子防止信号衰减，保障行车关键部件的可靠通信。
3. 通信设备与数据传输：50Ω阻抗优化（频率范围0-6000MHz），结合板对缆设计，支持基站设备、路由器和服务器内部高频信号传输，紧凑尺寸（15.5mm×7.5mm）满足高密度PCB布线需求。
4. 医疗诊断仪器：宽温工作范围与阻燃特性适应消毒流程和机柜内部布局，2位单行端子设计（插针结构）确保精密医疗信号的低误码率连接，减少维护风险。
该连接器通过金电镀端子接触、PA GF耐热主体材料及垂直板装固定，在严苛条件下维持长期信号完整性，胭脂红外壳增强设备识别性。
四、1-2272788-1常见问题与解决方案
1. 焊接点疲劳断裂
问题：垂直板装焊尾结构在振动环境下易因应力集中导致焊点开裂。
方案：采用应变消除支架固定线缆，优化焊接工艺（预热PCB至100±5℃），确保焊点弯月面覆盖焊尾全周长。
2. 高温环境性能衰退
问题：PA GF材质外壳持续暴露于＞80℃环境时机械强度下降＞30%，105℃极限温度下可能变形。
方案：高温应用场景改用金属外壳变体型号（如1-2272788-2），或强化散热设计（建议≤75℃工作温度）。
3. 端子接触电阻异常
问题：直径0.51mm金镀层插针在潮湿环境下氧化导致接触电阻＞50mΩ。
方案：每6个月使用无水乙醇清洁端子，压接时确保0.5±0.05mm插入深度，更换周期缩短至3年/次。
4. 键位误插风险
问题：L型键控槽口偏移＞0.3mm时导致公母端强制对接损伤。
方案：安装前校验键位编码（标准：L），使用导向柱辅助工具（公差±0.1mm）确保精准对位。
5. 高频信号衰减
问题：6000MHz上限频率传输时介损（PCT材料）致信号衰减≥3dB。
方案：＞5000MHz应用时缩短传输距离至＜15cm，线缆改用低损耗同轴型（阻抗严格匹配50Ω）。
6. 振动环境位移
问题：无辅助锁紧结构的焊尾安装件在5-200Hz振动下发生＞0.2mm位移。
方案：添加顶部压板固定器（锁紧扭矩0.6-0.8N·m），或选用带卡扣附件型号（如1-2272788-3）。
