泰科TE 1-2286547-5 PCB信号高频屏蔽4位连接器 现货
泰科1-2286547-5连接器是一款垂直安装的板对板/线对板连接器，采用黄绿色PPA GF25壳体与锌铝合金基座。其核心结构为4位双排针布局，中心间距2mm，整体尺寸为12mm(长)×14.15mm(宽)×15.47mm(高)。该器件配备镀金插针端子和锡镀层焊尾，支持通孔焊接装配工艺，额定电气参数为60VDC工作电压、2.5A电流负载及3GHz频率范围(-40~105℃温域)，具备100Ω阻抗匹配的PA GF电介质材料和电磁屏蔽设计。典型应用场景为信号电路板级互连，通过L型键位编码防止误插，满足工业级可靠性与高频信号传输需求。
一、1-2286547-5中文手册
| 分类 | 详情 |
|---|---|

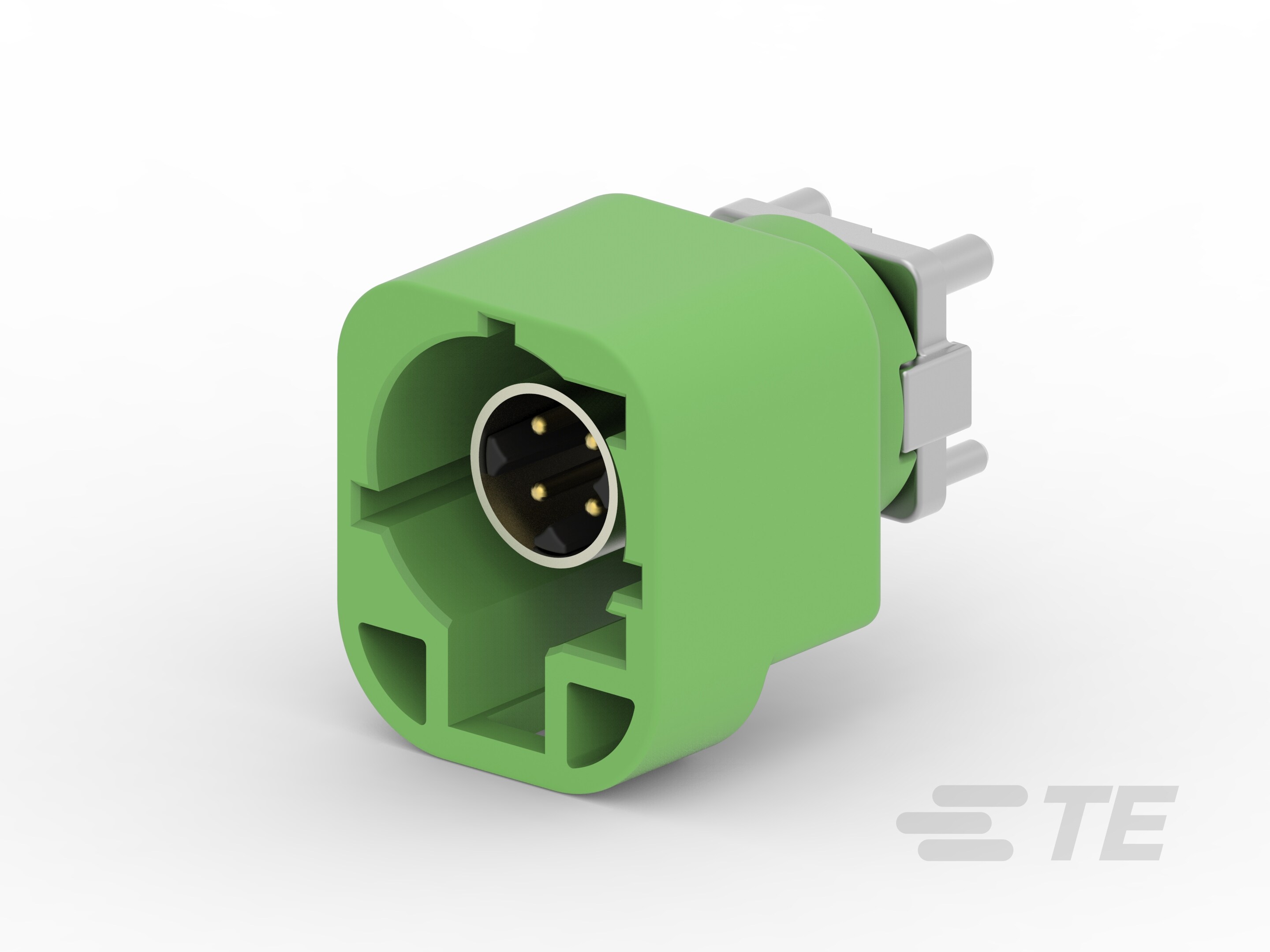

| 产品图 |  |
| 产品型号 | 1-2286547-5 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 板对板 | 线到板 |
| 可密封 | 否 |
| 行数 | 2 |
| PCB 安装方向 | 垂直 |
| 位数 | 4 |
| 工作电压(VDC) | 60 |
| 阻抗(Ω) | 100 |
| 主体材料 | PPA GF25 | ZnAL4Cu1 |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | L |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .6mm[.02in] |
| 端子额定电流（最大值）(A) | 2.5 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 黄绿色 |
| 中心线（间距） | 2mm[.07in] |
| 连接器高度 | 15.47mm[.609in] |
| 产品长度 | 12mm[.472in] |
| 产品宽度 | 14.15mm[.557in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 装配工艺特点 | 板支座 |
| 焊接工艺 | 支持回流焊 |
| 工作频率范围(MHz) | 0 – 3000 |
| 屏蔽 | 是 |
| 电路应用 | Signal |
| 封装方法 | Reel |
| 封装数量 | 230 |
| 电介质材料 | PA GF |
| 接口编号 | 114-18950 |
| 采购入口 | 1-2286547-5现货 |
| 原厂手册 | 1-2286547-5数据手册.PDF |
二、1-2286547-5配套型号
| 配套型号 | 产品图 |
|---|---|
| 3-2208145-6 |  |
| 更多配套型号查询 | 1-2286547-5配套型号大全 |
三、1-2286547-5适用领域
泰科1-2286547-5连接器结合其宽工作温度范围、高频信号兼容性及屏蔽设计，广泛应用于以下领域：
1. 工业自动化与设备控制：工作温度覆盖-40°C至105°C适应车间高温或低温环境，通孔焊接与PCB安装确保高振动场合的机械稳定性，2.5A额定电流与屏蔽设计保护传感器和控制板免受电磁干扰。
2. 汽车电子系统：黄绿色壳体结合键控代码L提供防误插机制，紧凑尺寸（12mm长×14.15mm宽）及宽温度耐受性适配车载ECU或线束单元，保持信号传输完整性。
3. 通信与数据传输：0–3000MHz工作频率与100Ω阻抗支持高速信号路由，屏蔽结构抑制射频干扰，2mm间距布局满足路由器或基站PCB间密度要求，实现低损耗连接。
4. 医疗仪器与设备：信号电路应用与金镀层端子确保低电阻接触，-40°C至105°C范围保障消毒热循环耐受性，垂直安装方式简化内部PCB紧凑布线流程。
5. 消费电子产品：PPA GF25主体材料提供轻量耐用性，板对板或线到板灵活连接适配便携设备主板，黄绿色外壳在组装环节提升操作辨识度。
该连接器通过高温性能、抗干扰屏蔽及精密端子对准机制，在复杂电气环境中实现长期可靠信号连接。
四、1-2286547-5常见问题与解决方案
1. 安装松动或脱离
问题：垂直PCB安装方向（焊尾固定方式），在机械振动或外力作用下易发生移位或脱离，可能导致连接中断或接触不稳定。
方案：加固固定点使用应力消除配件如绑带或夹扣，确保电缆受力均匀分布；加装板支座支撑结构分散应力，并验证焊接质量符合IPC标准。
2. 密封性不足与污染物侵入
问题：非密封设计（可密封：否）在湿度高于80%RH或污染环境中，易引起端子氧化、短路或信号损耗。
方案：控制应用环境湿度至建议≤80%RH；定期清洁端子和接口区域；若需防护，考虑外部添加硅胶密封圈或防护罩。
3. 端子接触不良
问题：1.2mm镀金插针端子因压接偏差（公差需±0.2~0.5mm）或氧化导致接触电阻异常，尤其在2.5A最大电流下影响信号传输。
方案：使用专业工具校准压接高度并清除氧化层；遵循焊接工艺（支持回流焊），确保端子排列精准；必要时更换端子。
4. 外壳变形或腐蚀风险
问题：主体材料PPA GF25或ZnAL4Cu1在高温（>105°C）或腐蚀性液体中易出现变形、开裂或侵蚀，削弱结构完整性。
方案：避免接触强酸/碱环境；温度超限时切换为金属外壳变体；定期检查材料状态，并维持工作温度在额定-40~105°C范围内。
5. 键控错位或对准偏差
问题：键控代码L未与公端匹配或安装时未准确定位，引发连接不稳、信号中断或高频干扰（工作频率0-3000MHz）。
方案：安装前核对键控代码和端子顺序；使用对准工具（如夹具）确保精确对接，并校验屏蔽完整性以防电磁干扰。
