泰科TE 1-2272788-0缆到板射频2位连接器现货
泰科1-2272788-0是一款适用于PCB垂直安装的双位射频连接器（缆到板系统），具有50Ω阻抗特性，支持最高6000MHz的工作频率。其主体采用PA GF（玻纤增强尼龙）材料，壳体呈咖喱色，配备金镀层（Au）插针端子，确保低接触电阻和信号稳定性。该连接器支持-40°C至105°C的宽工作温度范围，额定电压800V AC，最大电流1A，通过通孔焊接方式固定于PCB。符合UL 94V-1/V-2阻燃等级与SAE/USCAR-17标准，核心尺寸包括8mm中心间距、11.35mm高度和15.5mm长度，适用于高频信号传输场景。
一、1-2272788-0中文手册
| 分类 | 详情 |
|---|---|

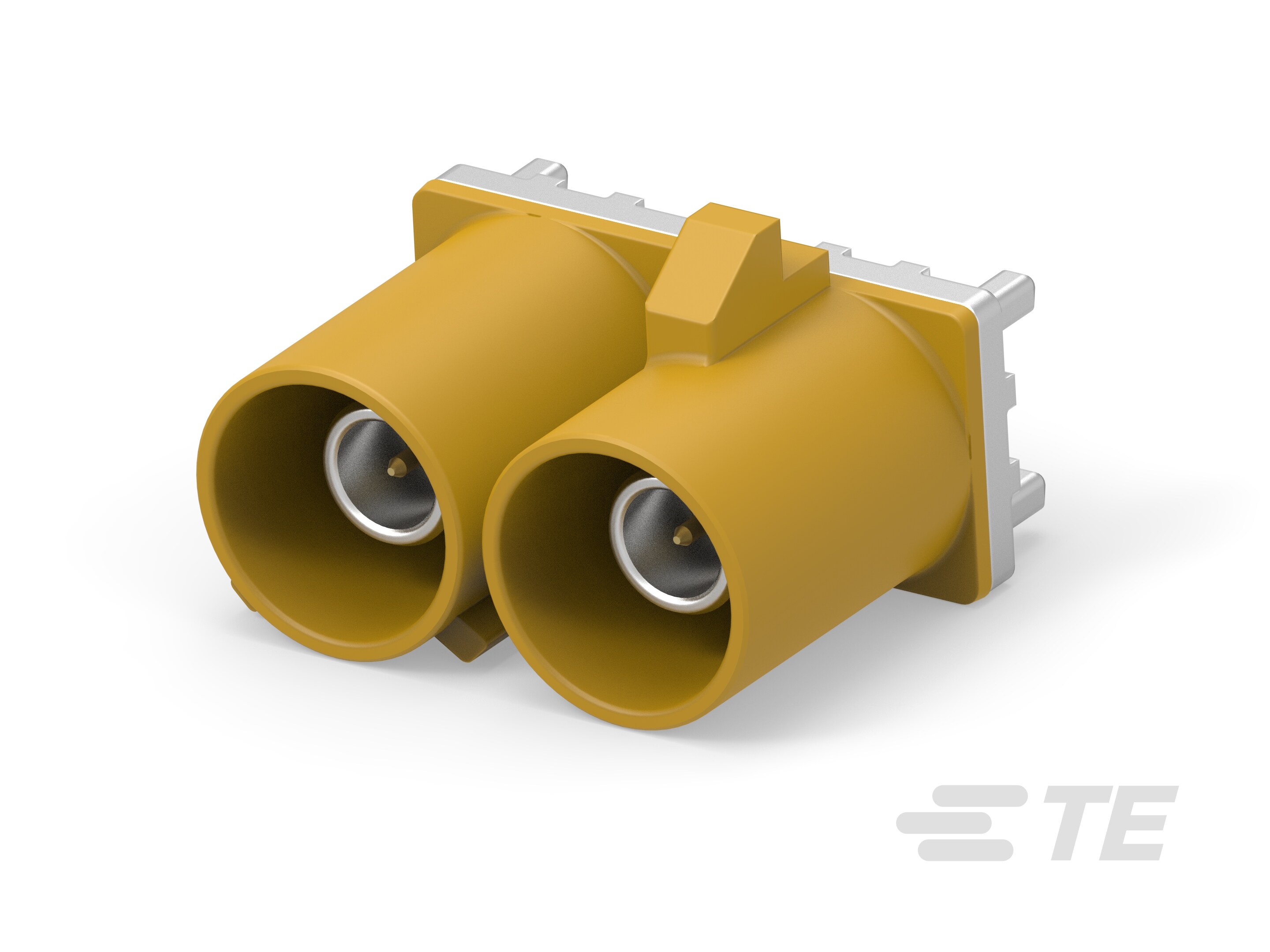

| 产品图 |  |
| 产品型号 | 1-2272788-0 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 缆到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 垂直 |
| 位数 | 2 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | K |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 咖喱色 |
| 中心线（间距） | 8mm[.315in] |
| 连接器高度 | 11.35mm[.447in] |
| 产品长度 | 15.5mm[.61in] |
| 产品宽度 | 7.5mm[.295in] |
| 工作温度（最大值）(°C) | 65 | 70 | 75 | 80 | 85 | 90 | 100 | 105 |
| 工作温度（最大值）(°F) | 221 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 装配工艺特点 | 板支座 |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Tray |
| 电介质材料 | PCT |
| 采购入口 | 1-2272788-0现货 |
| 原厂手册 | 1-2272788-0数据手册.PDF |
二、1-2272788-0配套型号
| 配套型号 | 产品图 |
|---|---|
| 2474533-1 | 暂无 |
| 2474535-1 | 暂无 |
| 1-2272519-0 | 暂无 |
| 更多配套型号查询 | 1-2272788-0配套型号大全 |
三、1-2272788-0适用领域
1. 高频通信与信号传输
50Ω标准阻抗配合0-6000MHz宽频工作范围（金镀层端子增强信号完整性），精准匹配基站射频模块、网络路由器等设备的高频信号传输需求。8mm中心间距平衡连接密度与抗干扰能力，通孔焊接确保PCB端接可靠性。
2. 汽车电子控制系统
通过SAE/USCAR-17行业兼容认证，耐受-40℃至105℃极端温度范围，适应发动机舱、ECU控制单元等车载环境。键控代码K（键位对准）+板支座结构有效防止振动工况下的端子错位，保障行车安全相关的核心信号连接。
3. 工业自动化设备
垂直PCB安装设计节约空间，PA GF材质壳体（UL94V-1/V-2阻燃等级）抵抗机械应力冲击。通孔焊接+焊尾固定提供稳定机械保持力，适用于电机控制器、传感器接口等印刷电路板的密集型布线场景。
4. 户外能源基础设施
咖喱色外壳增强恶劣环境辨识度，宽温域设计（-40–105°C）兼容光伏逆变器、风电控制柜等设备的温度波动需求。全通孔端接工艺提升潮湿环境下的长期连接稳定性。
5. 精密仪器与测试设备
金镀层接触件确保低电阻传导（端子额定电流1A），减少微电流信号损耗。1位单行垂直封装适配示波器、频谱分析仪等设备的紧凑型板对线缆连接，高频特性支持精密测量数据传输。
该连接器以高频性能为核心优势，结合通孔焊接的机械稳固性、宽温域耐受能力及特定键控机制，为通信、汽车电子、工业控制等场景提供抗干扰、耐候化的信号传输解决方案。咖喱色壳体进一步强化工业设备中的快速识别功能。
四、1-2272788-0常见问题与解决方案
1. 安装松动或脱落
问题：垂直焊接安装时，若缺乏额外支撑点，外部振动可能导致焊点疲劳或位移。
方案：增加板支座固定结构，或补充应力消除组件（如卡扣绑带），确保电缆受力分散至PCB板面。
2. 密封性不足
问题：非密封设计在湿度＞80%RH环境中易渗入污染物，影响高频信号稳定性（0-6000MHz）。
方案：加装外部防护罩隔绝湿气，定期清理接口粉尘，并在潮湿场景中替换为密封型号。
3. 端子接触不良
问题：1A低电流端子在压接偏差＞±0.2mm或氧化时，接触电阻升高导致信号衰减。
方案：使用金镀层专用清洁工具处理氧化，严格按±0.2mm压接公差操作，定期检测端子导通性。
4. 外壳高温变形
问题：PA GF材料在持续＞90°C工况下软化变形，降低连接器机械强度。
方案：高温环境（如发动机舱）改用金属外壳型号；定期巡检外壳完整性，避免酸/碱腐蚀。
5. 键控错位导致对接失效
问题：键控代码K未匹配或插针（Ø0.51mm）对准偏差，引发插合松动。
方案：安装前双重验证公/母端键控标识，使用导向工具辅助插针定位，确保轴向精准接合。
