泰科TE 1-2272788-2缆到板高频50Ω垂直连接器现货

泰科1-2272788-2是一款单行垂直安装缆到板连接器，设计用于印刷电路板端接。该连接器配置2位端子，阻抗50Ω，支持800VAC工作电压及0-6000MHz频率范围，适用于信号电路应用。其主体采用PA GF材料，接触部电镀黄金以确保高可靠性连接，PCB端接通过通孔焊接固定，面板安装方式为前端安装。物理尺寸为长度15.5mm、宽度7.5mm、高度11.35mm，中心间距8mm。工作温度范围宽达-40°C至105°C，符合UL 94V-1/2阻燃等级，适用于汽车、通信等工业电子领域。

一、1-2272788-2中文手册

分类	详情

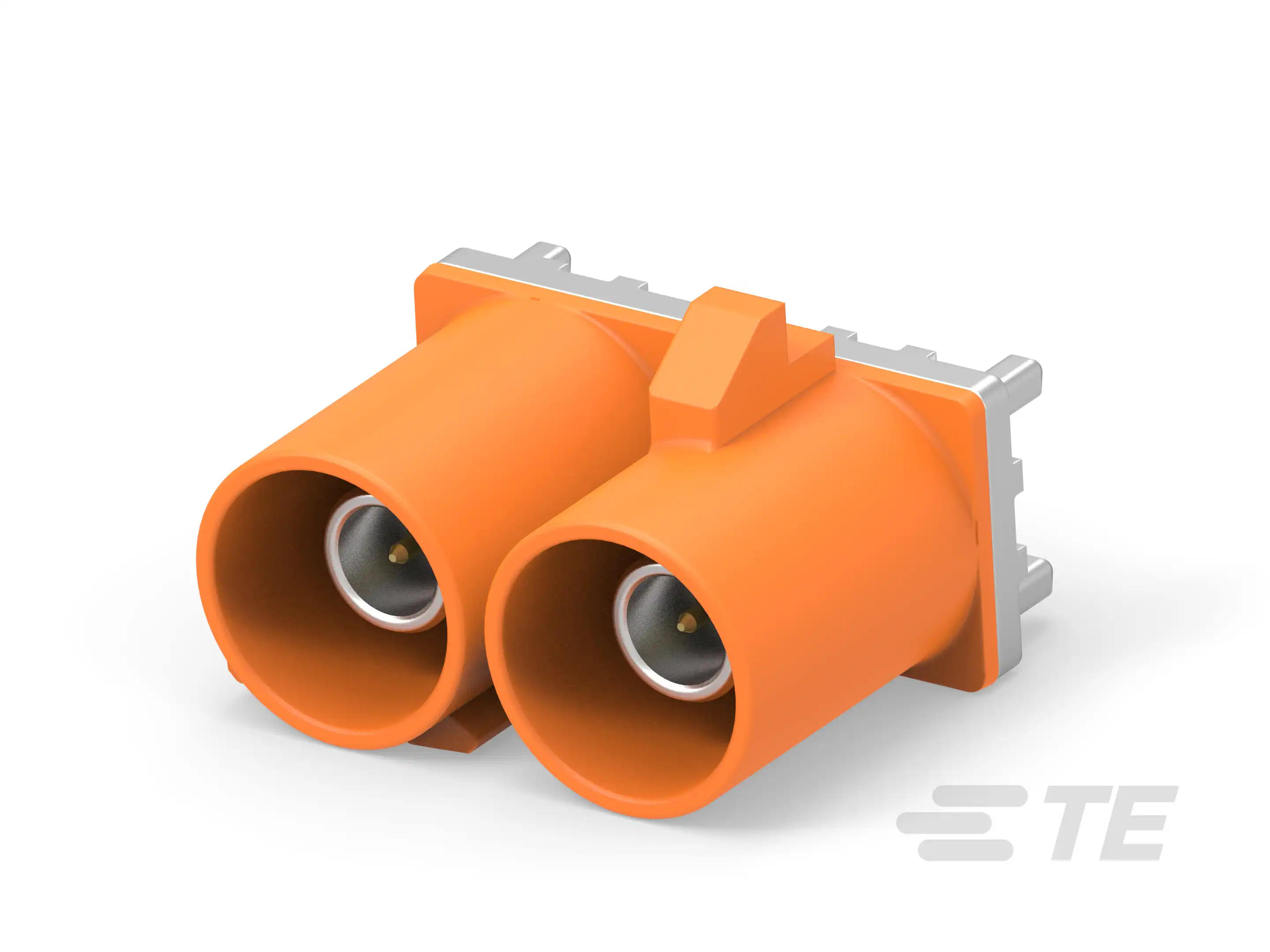

产品图
产品型号	1-2272788-2
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	缆到板
可密封	否
行数	1
PCB 安装方向	垂直
位数	2
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	M
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	粉橙色
中心线（间距）	8mm[.315in]
连接器高度	11.35mm[.447in]
产品长度	15.5mm[.61in]
产品宽度	7.5mm[.295in]
工作温度（最大值）(°C)	65 | 70 | 75 | 80 | 85 | 90 | 100 | 105
工作温度（最大值）(°F)	221
工组温度范围	-40 – 105°C[-40 – 221°F]
装配工艺特点	板支座
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	1-2272788-2现货
原厂手册	1-2272788-2数据手册.PDF

二、1-2272788-2配套型号

三、1-2272788-2适用领域

泰科1-2272788-2连接器凭借高频率支持、宽温域稳定性及工业级结构设计，主要应用于以下领域：

1. 高频电子设备

支持0-6000MHz高频信号传输且阻抗稳定（50Ω），适用于5G基站射频模块、毫米波雷达系统等通信设备，确保高速数据链路完整性。金镀层端子（中心接触件电镀）显著提升高频信号导电性。

2. 精密电子控制单元

垂直PCB安装方式（板安装）和通孔焊接工艺优化空间布局，8mm间距设计降低电路干扰风险，适配工控设备主板、嵌入式控制器等精密电子系统的板间互联。

3. 汽车电子部件

-40℃至105℃宽温域耐受能力（满足SAE/USCAR-17标准），结合粉橙色外壳的耐候特性，适用于发动机舱传感器、ECU控制板等车载环境。键控代码"M"提供端子防误插保障。

4. 医疗监测仪器

PCT电介质材料符合医疗设备电气安全要求，双端子单行精简结构适配便携监护仪、诊断设备内部布线，通孔焊接确保长期连接可靠性。

5. 工业传感器网络

板支座设计增强振动环境下的机械稳定性，800VAC工作电压覆盖工业级信号传输需求，支持压力变送器、温控探头等现场仪表的密集布线场景。

该连接器通过高频优化结构、金镀层端子和工业级温域设计，在复杂电磁环境中实现信号高保真传输，粉橙色壳体提升设备维护辨识效率。

---

四、1-2272788-2常见问题与解决方案

1. 焊尾固定强度不足

问题：垂直板安装时，仅依赖焊尾受力可能导致机械振动下焊点开裂或连接器位移。

方案：增加板支座辅助支撑，优化PCB布局避免单点受力；高频振动场景建议补强胶粘固定，分散应力至板载固定孔。

2. 无密封设计导致污染风险

问题：非密封型结构在湿度>80%RH或粉尘环境中，易引发端子氧化或PCB线路腐蚀。

方案：安装环境加装防尘罩，定期清洁端子区；必要时在非接触区域涂覆三防漆（需验证材料兼容性）。

3. 微电流端子接触失效

问题：1A微电流插针（直径0.51mm）因镀金层磨损或污染物堆积，导致接触电阻异常升高。

方案：使用无纤维棉签蘸取专用接点清洁剂处理插针；操作时严格遵循ESD防护规范，避免端子机械损伤。

4. 高温环境下材料性能衰减

问题：PA GF壳体在持续>85℃工况下可能变形（标称上限105℃），影响端子对位精度。

方案：
