泰科TE 2272788-8 缆到板垂直连接器 50Ω 现货

泰科2272788-8是一款垂直安装的非混合型缆到板连接器，专用于印刷电路板的信号传输应用。该连接器采用2位单行插针端子设计，阻抗50Ω，支持0-6GHz工作频率范围。端子端接方式为通孔焊接固定（焊尾式），中心接触件金电镀、外部锡电镀，插针直径0.51mm，额定电流1A，工作电压800VAC。主体材料为PA GF，电介质材料PCT，具有接合固定功能，工作温度范围-40°C至105°C，满足UL 94V-1/V-2阻燃标准和SAE/USCAR-17兼容性。外壳为紫色，尺寸紧凑：长度15.5mm、宽度7.5mm、高度11.35mm，中心间距8mm。

一、2272788-8中文手册

分类	详情

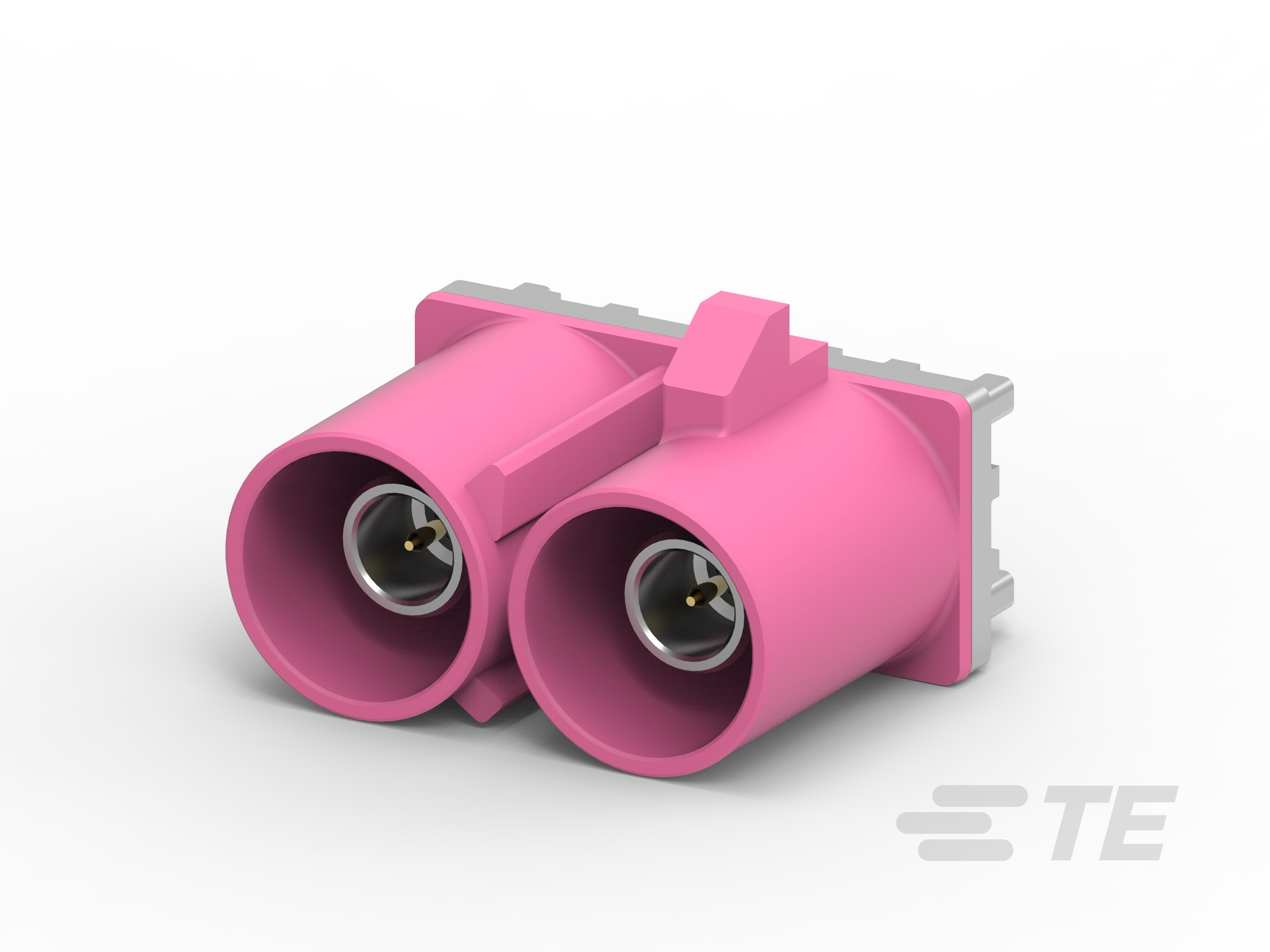

产品图
产品型号	2272788-8
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	缆到板
可密封	否
行数	1
PCB 安装方向	垂直
位数	2
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	H
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	紫色
中心线（间距）	8mm[.315in]
连接器高度	11.35mm[.447in]
产品长度	15.5mm[.61in]
产品宽度	7.5mm[.295in]
工作温度（最大值）(°C)	65 | 70 | 75 | 80 | 85 | 90 | 100 | 105
工作温度（最大值）(°F)	221
工组温度范围	-40 – 105°C[-40 – 221°F]
装配工艺特点	板支座
工作频率(GHz)	0 – 6
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	2272788-8现货
原厂手册	2272788-8数据手册.PDF

二、2272788-8配套型号

三、2272788-8适用领域

泰科2272788-8连接器凭借其高频信号处理能力、宽温度适应性及可靠连接特性，广泛应用于以下领域：

1. 通信与数据传输：工作频率范围0-6GHz、50Ω阻抗匹配设计支持高速无线通信模块和基站内部信号传输，8mm中心间距平衡连接密度与抗干扰能力，适用于5G设备及数据中心链路建设。

2. 汽车电子系统：SAE/USCAR-17标准兼容性确保可靠性，金电镀插针端子保障信号完整性，垂直安装方式适配车载ECU及传感器印刷电路板连接，-40°C至105°C温度范围适应恶劣行车环境。

3. 工业控制与自动化：通孔焊接及板支座装配机制支持机床PLC和工厂控制设备的高强度振动场景，PA GF材料基体和UL 94V-1/94V-2阻燃等级提升安全稳定性，保障传感器数据稳定传输。

4. 消费电子产品：紧凑尺寸（15.5mm x 7.5mm）和1行2位布局优化空间利用率，锡电镀焊尾固定简化印刷电路板集成，适用于智能家居控制器及路由器内部低电流信号连接。

5. 医疗设备应用：宽温度范围及金电镀端子降低信号衰减风险，可修复结构和精密端子设计适配监护仪内部布线需求，确保高灵敏度医疗数据在消毒和维护过程中的可靠传递。

该连接器通过高频性能、宽温耐受性和耐用结构设计，在复杂电子系统中实现长期稳定连接，紫色外壳增强设备识别效率。

四、2272788-8常见问题与解决方案

1. 板端安装稳定性不足

问题：垂直焊尾安装缺乏辅助固定，长期振动易导致焊点疲劳或PCB翘曲。

方案：增加板支座或支架分散应力，关键焊点采用补强焊锡，确保安装面贴合无悬空。

2. 端子接触可靠性下降

问题：插针端子直径仅0.51mm，压接高度偏差或氧化易导致接触电阻升高（工作电流≤1A）。

方案：严控压接高度公差（±0.2mm），使用无水乙醇清洁金镀层触点，定期监测接触电阻。

3. 高温环境外壳变形

问题：PA GF（尼龙玻纤）外壳在持续>90°C工况下可能软化变形（极限105°C）。

方案：高温应用需强制风冷或降额使用；若工况≥100°C，建议改用金属外壳兼容型号。

4. 键控对准偏差

问题：键控代码"H"未与公端精准匹配，导致插合错位或端子损伤。

方案：插合前双确认键槽方向，使用导向柱辅助对准工具，避免侧向应力强行对接。
