TE 2272788-7 缆到板垂直连接器 高频6GHz 现货

泰科2272788-7是一款缆到板连接器，专为印刷电路板垂直安装设计。该2位连接器具有50Ω阻抗和0-6000MHz工作频率范围，支持800V交流电压和1A最大电流。其主体采用PA GF材料，端子插针镀金以提高导电性，外部端子镀锡并配有接合固定，确保高可靠性。工作温度范围为-40°C至105°C，通过UL94V-1/V-2阻燃认证，兼容SAE/USCAR-17标准，适用于信号传输应用，提供稳定性能且结构紧凑（中心间距8mm），适合工业环境中的高频信号需求。

一、2272788-7中文手册

分类	详情

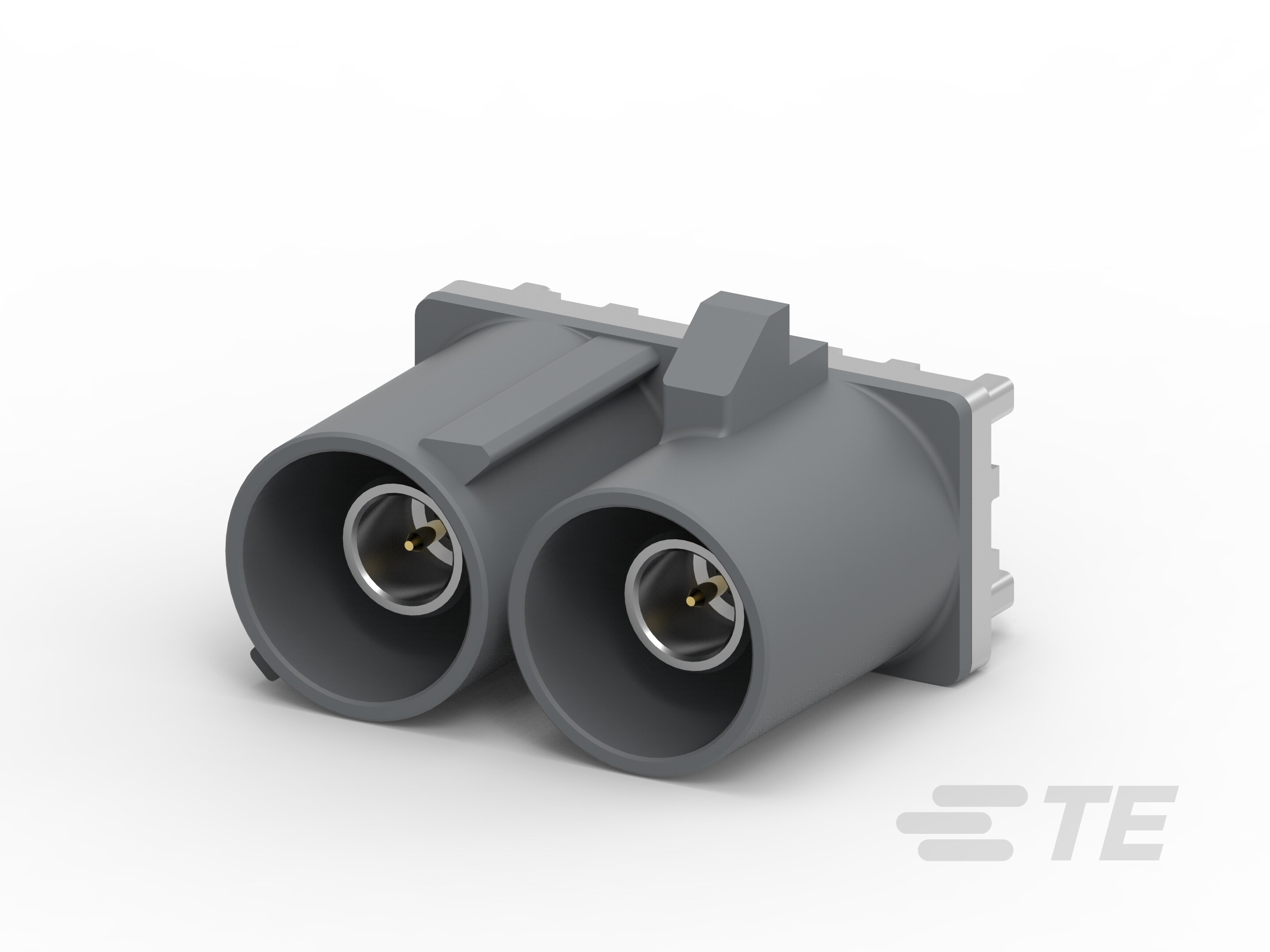

产品图
产品型号	2272788-7
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	缆到板
可密封	否
行数	1
PCB 安装方向	垂直
位数	2
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	G
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	蓝灰色
中心线（间距）	8mm[.315in]
连接器高度	11.35mm[.447in]
产品长度	15.5mm[.61in]
产品宽度	7.5mm[.295in]
工作温度（最大值）(°C)	65 | 70 | 75 | 80 | 85 | 90 | 100 | 105
工作温度（最大值）(°F)	221
工组温度范围	-40 – 105°C[-40 – 221°F]
装配工艺特点	板支座
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	2272788-7现货
原厂手册	2272788-7数据手册.PDF

二、2272788-7配套型号

三、2272788-7适用领域

泰科2272788-7连接器因其高可靠性、耐温性能及信号完整性，广泛应用于信号传输场景。该产品具备50Ω阻抗、8mm中心线间距及0-6000MHz工作频率范围，搭配蓝灰色壳体、玻纤增强尼龙主体材料及金电镀端子，确保在严苛环境中稳定连接。其垂直PCB安装方式和键控代码G设计进一步增强了抗干扰能力与安全性。主要适用领域如下：

1. 工业自动化与控制系统：主体材料PA GF耐受-40°C至105°C温度波动，UL 94V-1/94V-2阻燃等级适应高温、高振动环境，如传感器数据采集、PLC接口及工业机械PCB板级连接，保障设备控制链路的持久稳定。

2. 汽车电子系统：键控代码G与精准端子对准机制防止误插，端子额定电流1A支持低压信号传输，适用于车载ECU模块、线束接口及仪表盘电子组件，确保行车安全与信号可靠性。

3. 通信与数据传输设备：50Ω阻抗与宽广工作频率覆盖射频信号需求，如路由器、基站内部线到板连接，8mm间距布局平衡高密度布线与抗电磁干扰能力，助力高速数据传输。

4. 医疗仪器与设备：耐温范围广兼容消毒流程，通孔焊接与板安装固定简化维护，适用于内窥镜、监护仪内部布线，避免液体渗入风险并满足医疗安全标准。

5. 能源管理与替代能源系统：耐温性抵御户外环境变化，如太阳能控制器、风电设备内部PCB信号连接，自由悬挂安装适配紧凑电缆布局，提升能源监控效率。

该连接器通过键控对准、通孔焊接结构及高耐温特性，在复杂应用中实现长期稳定信号传输，蓝灰色壳体增强工业场景中的视觉识别度。

四、2272788-7常见问题与解决方案

1. 高温工况导致外壳变形

问题：PA GF尼龙外壳在持续超过105℃环境下易软化变形，影响结构稳定性。

方案：严格监控工作环境温度（范围-40°C至105°C），高温区域需强化散热或降额使用；定期检查外壳是否出现翘曲或裂纹。

2. 微电流接触电阻异常

问题：1A额定电流下，镀金端子接触面氧化或污染易引发信号传输不稳定。

方案：使用专用无纺布清洁端子接触部；避免在湿度＞80%RH环境中存储，必要时采用惰性气体保护焊接工艺。

3. PCB安装应力集中

问题：垂直板装结构（焊尾固定）在机械振动下易产生焊点疲劳断裂。

方案：加固PCB支撑点（建议间距≤8mm）；焊接后添加环氧树脂补强胶分散应力。

4. 射频干扰防护不足

问题：非屏蔽设计在0-6GHz工作频段易受电磁干扰，影响信号完整性。

方案：布设独立接地层；线缆加装磁环抑制高频噪声，并确保50Ω阻抗匹配电路无偏差。

5. 密封失效风险

问题：未配置密封结构，潮湿/粉尘环境易引发内部端子腐蚀。

方案：安装前对PCB喷覆三防漆；接头处缠绕硅胶自融带实现次级密封。
