TE/泰科1-2286546-2 板对板信号连接器 金插针 现货
泰科1-2286546-2是一款板安装型信号连接器，适用于板对板和线对板应用。该连接器采用2排4位水平布局（中心间距2mm），插针直径为0.6mm，端子和中心接触件镀金，外部镀锡，通过通孔焊接方式端接至PCB（焊尾固定）。主体为PA6T/6 GF25材料并含ZnAL4Cu1组件，壳体呈紫色。其支持最高60VDC工作电压、2.5A电流及-40°C至105°C工作温度范围，具备100Ω阻抗和0-3GHz频率带宽，集成屏蔽功能和板支座设计，同时兼容回流焊工艺，适用于PCB信号传输需求。
一、1-2286546-2中文手册
| 分类 | 详情 |
|---|---|

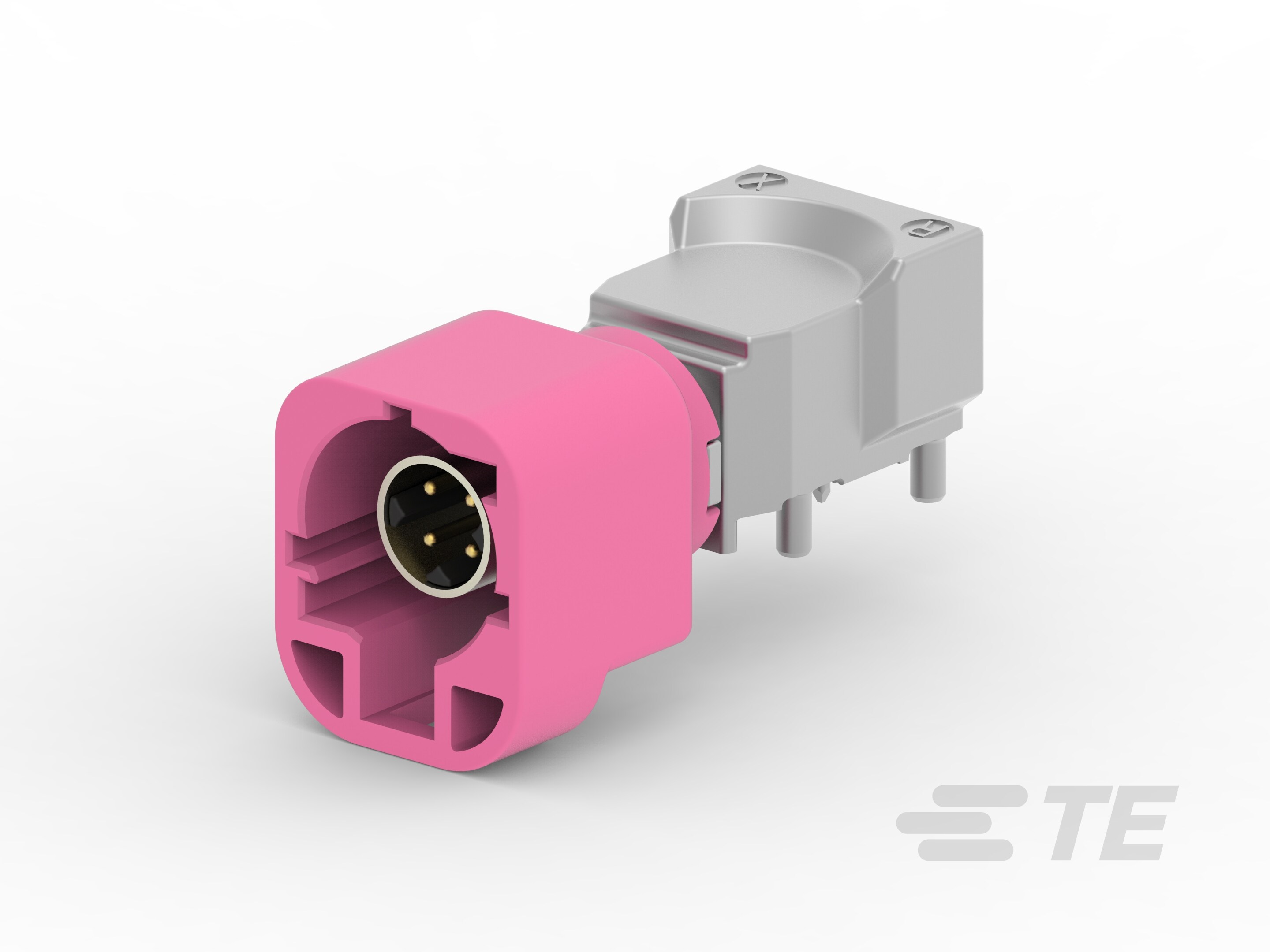

| 产品图 |  |
| 产品型号 | 1-2286546-2 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 板对板 | 线到板 |
| 可密封 | 否 |
| 行数 | 2 |
| PCB 安装方向 | 水平 |
| 位数 | 4 |
| 工作电压(VDC) | 60 |
| 阻抗(Ω) | 100 |
| 主体材料 | PA6T/6 GF25 | ZnAL4Cu1 |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | H |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .6mm[.02in] |
| 端子额定电流（最大值）(A) | 2.5 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 紫色 |
| 中心线（间距） | 2mm[.07in] |
| 连接器高度 | 8.5mm[.334in] |
| 产品长度 | 12mm[.472in] |
| 产品宽度 | 27.3mm[1.074in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 装配工艺特点 | 板支座 |
| 焊接工艺 | 支持回流焊 |
| 工作频率范围(MHz) | 0 – 3000 |
| 屏蔽 | 是 |
| 电路应用 | Signal |
| 封装方法 | Reel |
| 封装数量 | 290 |
| 电介质材料 | PA GF |
| 接口编号 | 114-18950 |
| 采购入口 | 1-2286546-2现货 |
| 原厂手册 | 1-2286546-2数据手册.PDF |
二、1-2286546-2配套型号
| 配套型号 | 产品图 |
|---|---|
| 1-2286797-1 |  |
| 更多配套型号查询 | 1-2286546-2配套型号大全 |
三、1-2286546-2适用领域
泰科1-2286546-2连接器以其紧凑设计、高频兼容性及宽温度稳定性，适用于信号传输和PCB集成场景，具体领域如下：
1. 工业自动化与设备控制：PA6T/6 GF25材料(耐温-40°C至105°C)及2mm中心线间距适应控制柜内部环境，通孔焊接结合水平安装确保高振动下的机械稳定性，支持传感器与微控制器信号链路。
2. 汽车电子模块：键控代码H与板安装固定机制防止接口错位，适配ECU板对板接口及线束过渡点，金电镀端子接触保障电流传输可靠性；工作电压60VDC匹配车载低压系统需求。
3. 通信与网络设备：屏蔽设计及0-3000MHz频率范围抵御EMI干扰，双行4位布局(间距2mm)优化密集布线，支持路由器或基站内线到板高速信号传输，阻抗100Ω确保数据完整性。
4. 消费电子产品：回流焊工艺兼容紧凑PCB组装，水平方向与焊尾固定适配电视、家电等薄型设备内部连接，紫色壳体便于生产识别和定位。
5. 计算机硬件扩展：板对板/线到板灵活接口支持内存卡或I/O模块集成，插针端子(.6mm直径)结合应力消除附件提升高速数据链路的长期连接可靠性。
该连接器通过键控对准、高阻抗匹配及宽温域工作能力，在信号密集型应用中实现低干扰稳定连接，紫色外壳增强工业装配辨识度。
四、1-2286546-2常见问题与解决方案
1. PCB安装稳定性不足
问题：水平焊接安装时，焊尾受力不均或机械振动可能导致焊点疲劳断裂。
方案：
