TE/泰科 1-2286546-3 4位高频屏蔽PCB连接器 现货
泰科1-2286546-3是一款紧凑型板安装连接器，专为板对板或线对板应用设计。该4位双排连接器采用水平安装方向，以通孔焊接方式固定在PCB上。其核心特性包括：100Ω阻抗、60V工作电压、2.5A最大载流能力，以及-40°C至105°C的宽工作温度范围。壳体由高强度PA6T/6 GF25（25%玻纤增强尼龙）与锌铝合金(ZnAL4Cu1)制成，呈淡棕色；接触件采用金镀层端子（插针直径0.6mm）确保信号稳定性，焊尾处为锡镀层。支持最高3GHz频率的信号传输，并集成屏蔽结构以抗干扰。产品尺寸为12mm(长)×27.3mm(宽)×8.5mm(高)，间距2mm，配备板支座结构且兼容回流焊工艺，适用于高可靠性的电子电路互联场景。
一、1-2286546-3中文手册
| 分类 | 详情 |
|---|---|

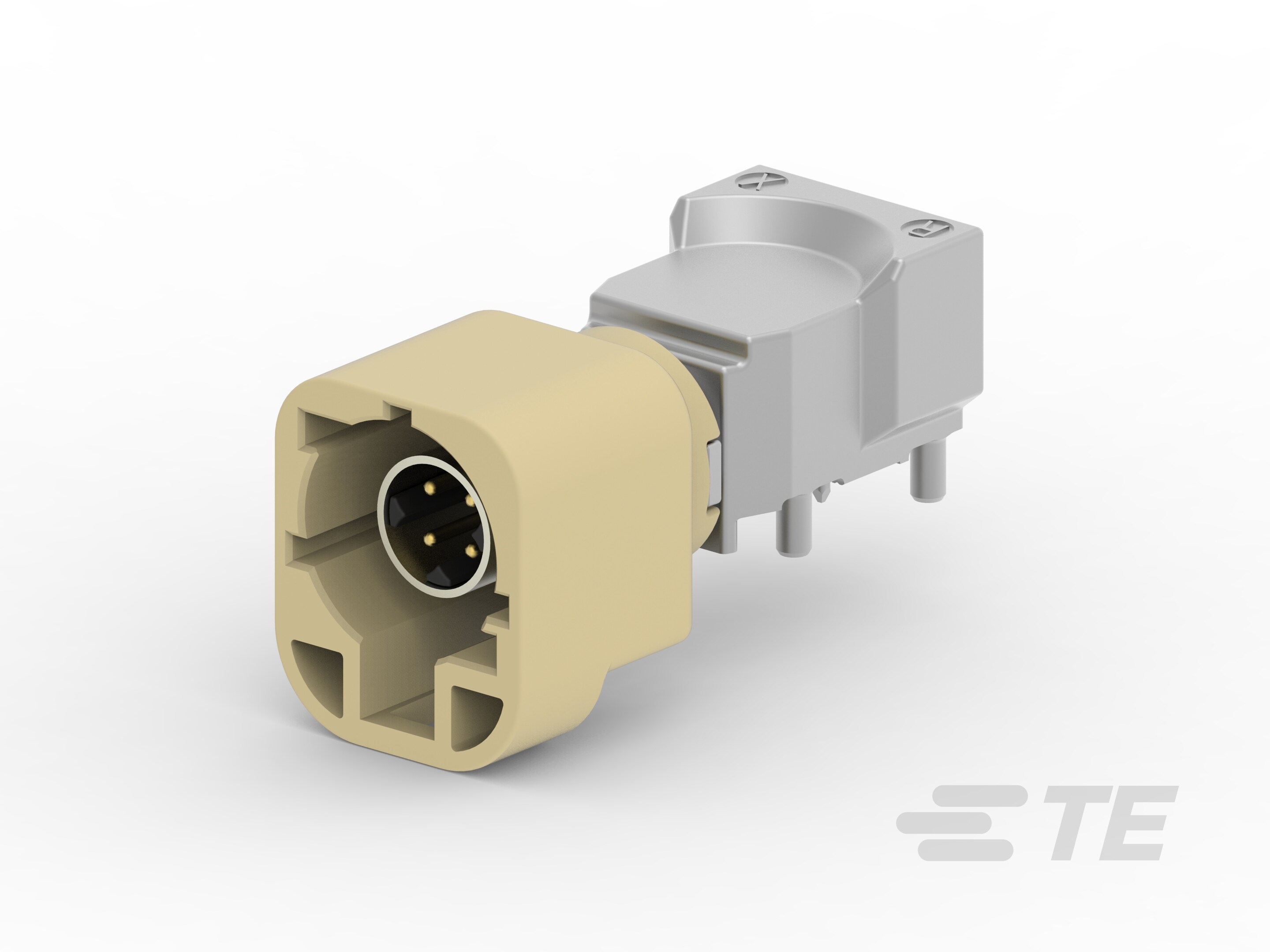

| 产品图 |  |
| 产品型号 | 1-2286546-3 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 板对板 | 线到板 |
| 可密封 | 否 |
| 行数 | 2 |
| PCB 安装方向 | 水平 |
| 位数 | 4 |
| 阻抗(Ω) | 100 |
| 工作电压(VDC) | 60 |
| 主体材料 | PA6T/6 GF25 | ZnAL4Cu1 |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | J |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .6mm[.02in] |
| 端子额定电流（最大值）(A) | 2.5 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 淡棕色 |
| 中心线（间距） | 2mm[.07in] |
| 连接器高度 | 8.5mm[.334in] |
| 产品长度 | 12mm[.472in] |
| 产品宽度 | 27.3mm[1.074in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 装配工艺特点 | 板支座 |
| 焊接工艺 | 支持回流焊 |
| 工作频率(GHz) | 0 – 3 |
| 屏蔽 | 是 |
| 电路应用 | Signal |
| 封装方法 | Reel |
| 封装数量 | 290 |
| 电介质材料 | PA GF |
| 接口编号 | 114-18950 |
| 采购入口 | 1-2286546-3现货 |
| 原厂手册 | 1-2286546-3数据手册.PDF |
二、1-2286546-3配套型号
| 配套型号 | 产品图 |
|---|---|
| 1-2286797-1 |  |
| 更多配套型号查询 | 1-2286546-3配套型号大全 |
三、1-2286546-3适用领域
泰科1-2286546-3连接器基于其高频性能、可靠性与结构设计，主要适配以下专业领域：
1. 工业自动化控制：2mm中心距双行布局与通孔焊接工艺（板支座设计）保障PCB水平安装稳定性，支持105℃高温环境下的持续运行；镀金端子接触部（额定电流2.5A）确保传感器信号在振动环境中稳定传输。
2. 汽车电子系统：键控代码J结构防止误插，ZnAL4Cu1合金壳体抗机械冲击，-40℃~105℃宽温域覆盖发动机舱及ECU控制单元需求，通孔焊尾固定增强线束连接可靠性。
3. 通信基站设备：支持0~3GHz高频信号传输，锡镀外部端子与屏蔽设计（阻抗100Ω）优化路由器/小型基站内部板对板信号完整性，2mm×4mm紧凑尺寸适配高密度PCB布局。
4. 医疗设备内部线路：淡棕色PA6T/6 GF25材料壳体耐化学腐蚀，通孔焊接工艺避免液体渗入风险，可维修结构简化设备维护流程。
5. 新能源电力模块：105℃耐温上限与屏蔽防护适应光伏逆变器/储能系统功率单元，8.5mm低剖面高度支持狭小空间内的自由悬挂装配。
该连接器通过射频特性优化、宽温域兼容及键控防误插机制，为精密电子系统提供抗干扰、耐候性强的互联解决方案。
四、1-2286546-3常见问题与解决方案
1. 安装松动或脱落
问题：PCB水平安装固定点依赖焊尾设计，在高振动或机械外力环境中易出现连接器位移，导致信号中断或物理损坏。
方案：添加应力消除附件（如卡扣或绑带），优化PCB布局确保电缆受力均匀；在振动敏感应用中增加支撑结构分散机械应力。
2. 密封性不足
问题：不可密封设计缺乏防护屏障，在潮湿（相对湿度>80%RH）或污染环境中可能渗入液体或杂质，影响电气性能。
方案：控制环境湿度≤80%RH；使用外部硅胶密封圈或涂层增强接口防护；定期清洁连接面防止污染物堆积。
3. 端子接触不良
问题：.6mm插针端子压接高度公差超差（超出±0.2~0.5mm范围）或电镀金层氧化，造成接触电阻异常（最大值2.5A电流下过热风险）。
方案：按制造商规范执行压接操作，确保公差控制；使用专用清洁工具去除氧化层；定期监测端子电阻，必要时更换端子。
4. 外壳变形或腐蚀
问题：PA6T/6 GF25材料在高温（>105°C）或化学腐蚀（如强酸/碱）环境中易软化变形，降低结构完整性。
方案：避免暴露于腐蚀性液体；高温场景切换为金属外壳兼容型号（如ZnAL4Cu1组件）；实施定期目视检查外壳状态。
5. 键控错位或对准偏差
问题：键控代码J未与公端精确匹配（例如端子排列顺序错误），导致连接不稳定或物理损坏。
方案：安装前验证两端键控代码与端子配置；使用专用对准工具辅助定位；标准化操作流程确保一次性精准对接。
