TE 2-2286546-3 4位板对板连接器 60V 3GHz 现货
泰科2-2286546-3是TE（泰科电子）品牌推出的板对板或线对板专用4位水平安装连接器，采用双排（2行）2mm间距设计。其蓝色PA6T工程塑料壳体配合ZnAL4Cu1金属件构成屏蔽结构，内部插针端子端镀金以确保高频（最高3GHz）信号传输的可靠性，通孔焊接方式固定于PCB。该连接器具备宽温工作范围（-40°C至+105°C），支持2.5A电流与60V电压，通过焊尾与板支座增强机械稳定性，适用于工业信号传输场景，符合回流焊工艺要求。整体尺寸为27.3mm×12mm×8.5mm（宽×深×高）。
一、2-2286546-3中文手册
| 分类 | 详情 |
|---|---|

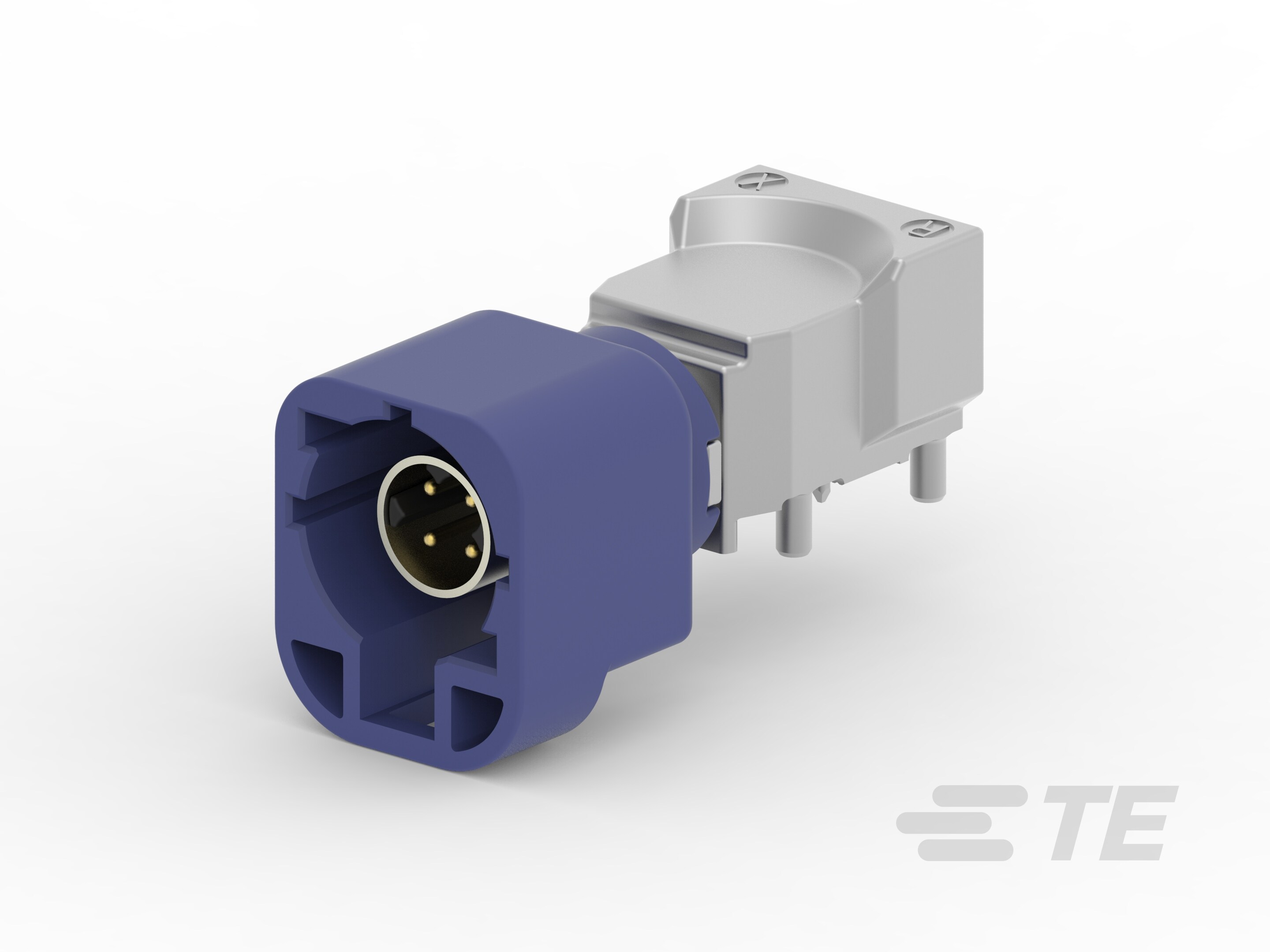

| 产品图 |  |
| 产品型号 | 2-2286546-3 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 板对板 | 线到板 |
| 可密封 | 否 |
| 行数 | 2 |
| PCB 安装方向 | 水平 |
| 位数 | 4 |
| 工作电压(VDC) | 60 |
| 阻抗(Ω) | 100 |
| 主体材料 | PA6T/6 GF25 | ZnAL4Cu1 |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | C |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .6mm[.02in] |
| 端子额定电流（最大值）(A) | 2.5 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 蓝色 |
| 中心线（间距） | 2mm[.07in] |
| 连接器高度 | 8.5mm[.334in] |
| 产品长度 | 12mm[.472in] |
| 产品宽度 | 27.3mm[1.074in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 装配工艺特点 | 板支座 |
| 焊接工艺 | 支持回流焊 |
| 工作频率(GHz) | 0 – 3 |
| 屏蔽 | 是 |
| 电路应用 | Signal |
| 封装方法 | Reel |
| 封装数量 | 290 |
| 电介质材料 | PA GF |
| 接口编号 | 114-18950 |
| 采购入口 | 2-2286546-3现货 |
| 原厂手册 | 2-2286546-3数据手册.PDF |
二、2-2286546-3配套型号
| 配套型号 | 产品图 |
|---|---|
| 1-2286797-1 |  |
| 更多配套型号查询 | 2-2286546-3配套型号大全 |
三、2-2286546-3适用领域
泰科2-2286546-3连接器凭借其精密设计、环境适应性与电气稳定性，主要适用于以下专业领域：
1. 工业自动化设备
特性适配：PA6T/6 GF25增强尼龙壳体（耐温-40°C至105°C）结合锌合金镀锡安装支架，提供优异机械强度与抗振动性能；PCB水平安装结构（通孔焊接）确保设备控制板卡间稳固连接。
应用场景：适用于PLC控制器、传感器接口模块及工业机器人内部板对板/线到板信号传输，2.5A额定电流满足低功耗控制回路需求。
2. 通信与网络硬件
高频性能：支持0-3GHz工作频率，100Ω阻抗匹配与镀金端子接触件（插针直径0.6mm），保障高速数据传输的完整性；2mm中心线间距设计平衡布线密度与抗串扰能力。
应用场景：用于路由器、交换机等设备的PCB级互连，紧凑尺寸（12mm×27.3mm）适应高密度电路板布局。
3. 汽车电子控制系统
可靠性保障：键控代码C防误插机制与通孔焊接端接，耐受车载环境冲击；屏蔽设计抑制电磁干扰，符合车载ECU电源管理模块的60VDC耐压要求。
应用场景：集成于车载仪表盘控制板、线束转接器等关键信号传输节点，支持2位双行共4针脚配置。
4. 户外能源基础设施 结构优势：板支座与焊接固定双重安装机制，提升恶劣工况下的连接器抗震持久性。
5. 紧凑型消费电子
微型化集成：8.5mm超薄高度适配空间受限设备；支持回流焊工艺，兼容自动化贴装产线。
应用场景：智能家居主控板、便携医疗仪器的内部板级互联，镀锡端子确保焊接可靠性。
核心价值总结：该连接器通过键控防呆、宽温材料组合及高精度端子设计（±0.07mm公差），在振动、高温及电磁干扰场景中实现持久稳定的电气连接，蓝色壳体进一步强化工业设备的维护辨识效率。
四、2-2286546-3常见问题与解决方案
1. PCB焊接点应力断裂
问题：焊尾式水平安装结构在振动环境中易导致焊点疲劳断裂，尤其当线缆未固定时机械应力传导至焊端。
方案：在PCB板增加支座辅助支撑（兼容产品装配工艺），并在线缆端安装卡扣式应力消除器，确保机械力分散至结构件而非焊点。
2. 端子金层氧化导致接触失效
问题：插针端子镀金层（接触部）在高温高湿环境（>80%RH）易形成氧化膜，接触电阻升高影响信号传输（0-3GHz频段）。
方案：定期用无水乙醇擦拭端子界面，高温场景（>85℃）下缩短维护周期至3个月；严重氧化时更换端子并按规范压接（高度公差±0.05mm）。
3. 键控代码错配引发错插
问题：键控代码C未与公端精确匹配时，0.6mm直径插针易偏移损伤（中心间距仅2mm），造成接触变形。
方案：连接前使用放大镜核对键控标识，公母端采用导向柱辅助对准工具；禁止在未完全就位时强行加压。
4. 高温环境壳体变形风险
问题：PA6T/6 GF25材质外壳在持续>100℃工况（接近105℃上限）可能软化变形，影响端子对位精度。
方案：超过90℃时监控外壳形变量（建议每周目检），持续高温场景改用金属外壳型号；禁止接触酸/碱溶剂（ZnAL4Cu1镀层易腐蚀）。
5. 信号传输衰减异常
问题：100Ω阻抗匹配偏差或屏蔽层接地不良时，高频信号（3GHz内）易受干扰。
方案：复查PCB接地层与连接器屏蔽壳导通性（使用万用表检测<0.1Ω），确保线缆屏蔽层360°端接；阻抗测试不合格时更换线束。
