泰科TE 2-2286546-4 板对板连接器 4针2mm屏蔽 现货
泰科2-2286546-4是一款双排4位板安装连接器，专为印刷电路板设计，适用于板对板或线对板信号传输。其插针端子采用金镀层接触部和锡镀层外部，工作电压60VDC，额定电流2.5A，阻抗100Ω，频率范围0-3000MHz，并具备屏蔽功能。主体由PA6T/6 GF25合金制成，水平安装方向，尺寸12×27.3×8.5mm，间距2mm，支持通孔焊接与回流焊。可在-40°C至105°C温度范围稳定运行，壳体为波尔多色，适合工业信号应用。
一、2-2286546-4中文手册
| 分类 | 详情 |
|---|---|

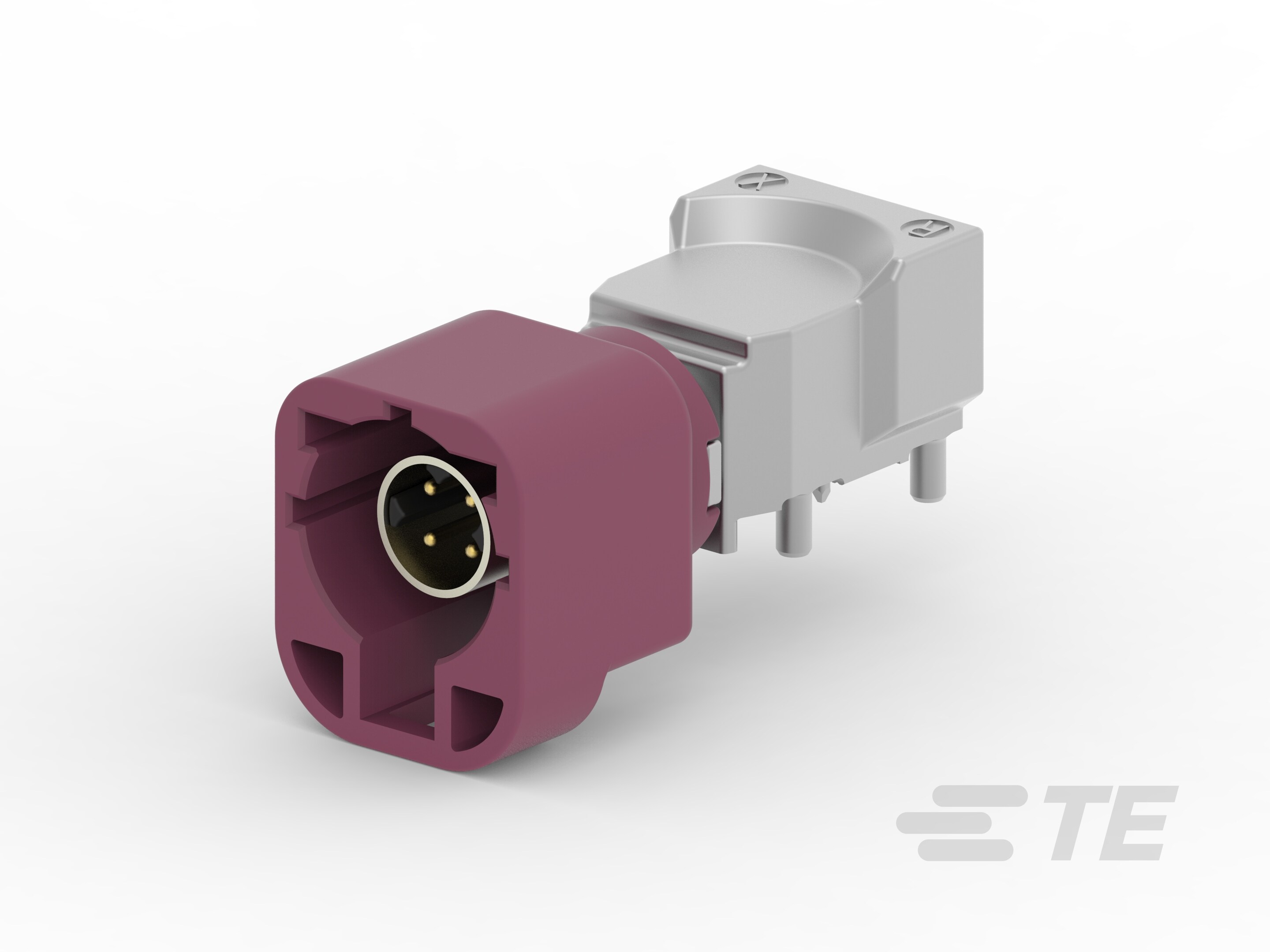

| 产品图 |  |
| 产品型号 | 2-2286546-4 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 板对板 | 线到板 |
| 可密封 | 否 |
| 行数 | 2 |
| PCB 安装方向 | 水平 |
| 位数 | 4 |
| 工作电压(VDC) | 60 |
| 阻抗(Ω) | 100 |
| 主体材料 | PA6T/6 GF25 | ZnAL4Cu1 |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | D |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .6mm[.02in] |
| 端子额定电流（最大值）(A) | 2.5 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 波尔多 |
| 中心线（间距） | 2mm[.07in] |
| 连接器高度 | 8.5mm[.334in] |
| 产品长度 | 12mm[.472in] |
| 产品宽度 | 27.3mm[1.074in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 装配工艺特点 | 板支座 |
| 焊接工艺 | 支持回流焊 |
| 工作频率范围(MHz) | 0 – 3000 |
| 屏蔽 | 是 |
| 电路应用 | Signal |
| 封装方法 | Reel |
| 封装数量 | 290 |
| 电介质材料 | PA GF |
| 接口编号 | 114-18950 |
| 采购入口 | 2-2286546-4现货 |
| 原厂手册 | 2-2286546-4数据手册.PDF |
二、2-2286546-4配套型号
| 配套型号 | 产品图 |
|---|---|
| 1-2286797-1 |  |
| 更多配套型号查询 | 2-2286546-4配套型号大全 |
三、2-2286546-4适用领域
泰科2-2286546-4连接器依托其高精度设计、宽温度适应性和可靠信号传输特性，广泛应用于以下领域：
1. 工业自动化与控制：PA6T/6 GF25材料主体与ZnAL4Cu1金属部件在-40至105°C工作温度下保持稳定性，通孔焊接工艺确保高振动环境中的PCB板牢固安装，2位双行布局（中心线间距2mm）优化紧凑空间下的抗干扰性，适用于机械控制模块、传感器接口等场景。
2. 汽车电子系统：键控代码D与金(Au)接触件电镀实现防误插和低电阻连接，屏蔽设计结合0-3000MHz工作频率范围，有效抵御车载电磁干扰，支撑ECU控制单元、线束接口等关键组件的信号完整性。
3. 数据通信设备：100Ω阻抗与信号电路专属性适配高速数据传输，8.5mm高度与27.3mm宽度紧凑尺寸结合水平PCB安装，适用于路由器、服务器等板对板或线到板连接，确保低损耗信号传递。
4. 消费电子产品：锡(Sn)PCB电镀与支持回流焊工艺简化SMT装配流程，4位数端子（2×2布局）提供高效连接密度，12mm长度设计贴合小型设备如智能家居控制器、便携式仪器的内部布线需求。
5. 航空航天与高可靠系统：宽温域耐受与PA GF电介质材料在-40至105°C极端条件下维持性能，中心插针端子(.6mm直径)和金电镀确保长周期耐久性，适用于飞行器控制面板、工业仪表等关键信号链路。
该连接器通过键控对准机制、全屏蔽结构及高耐温特性，为严苛应用提供长期稳定连接，水平安装固定方式进一步提升系统集成便捷性。
四、2-2286546-4常见问题与解决方案
1. 安装松动或固定不稳
问题：PCB安装固定方式为焊尾式，在机械振动或外力作用下易出现偏移或脱落，导致连接失效。
方案：确保焊接过程精确控制温度和时长（支持回流焊工艺），添加应力消除卡扣或支撑结构以分散受力点，增强连接器稳定性。
2. 密封性不足
问题：不可密封设计（IP防护未达标），在高湿度或污染物环境中，易发生渗入导致电路短路或腐蚀。
方案：在潮湿场景控制环境湿度（建议≤80%RH），使用第三方密封圈或硅胶垫增强防护，避免暴露于灰尘或液体环境。
3. 端子接触不良
问题：插针端子压接公差偏差（标准±0.2~0.5mm）或金层氧化，可能引发接触电阻超标（额定电流2.5A上限），影响信号传输质量。
方案：采用专用工具确保压接高度精确，定期清洁接触部（端子电镀为金，耐腐蚀），在高频应用（0-3000MHz）下检查阻抗稳定性，必要时更换端子。
4. 外壳变形或退化
问题：尼龙6T/6 GF25主体材料在持续高温（>105°C）或腐蚀性条件下易软化或变形，缩短使用寿命。
方案：避免暴露于强酸/碱环境，在极端温度场景下（温度范围-40~105°C）改用金属外壳型号，实施定期目检监控外壳完整性。
5. 对准或键控偏差
问题：键控代码D未正确匹配对接端，尤其在多行排列下易发生错位，造成连接不稳或信号中断。
方案：安装前核对连接器两端键控代码和端子顺序，使用板支座或对准工具辅助定位，确保PCB水平安装时精确对接。
