泰科TE 2286547-1板对板连接器3GHz高频屏蔽现货
泰科2286547-1是一款适用于板对板或线对板连接的垂直安装型4位连接器。其主体采用玻纤增强PPA（GF25）与锌铝合金（ZnAL4Cu1）制成，黑色壳体，具有2mm间距和全屏蔽设计。端子为镀金插针（直径0.6mm），通孔焊接端接，支持最高60VDC工作电压、2.5A电流及-40°C至105°C宽温环境。该连接器适配0-3000MHz高频信号传输，兼容通孔回流焊工艺，提供板支座和接合固定结构增强安装稳定性，主要应用于印刷电路板的信号传输场景。
一、2286547-1中文手册
| 分类 | 详情 |
|---|---|

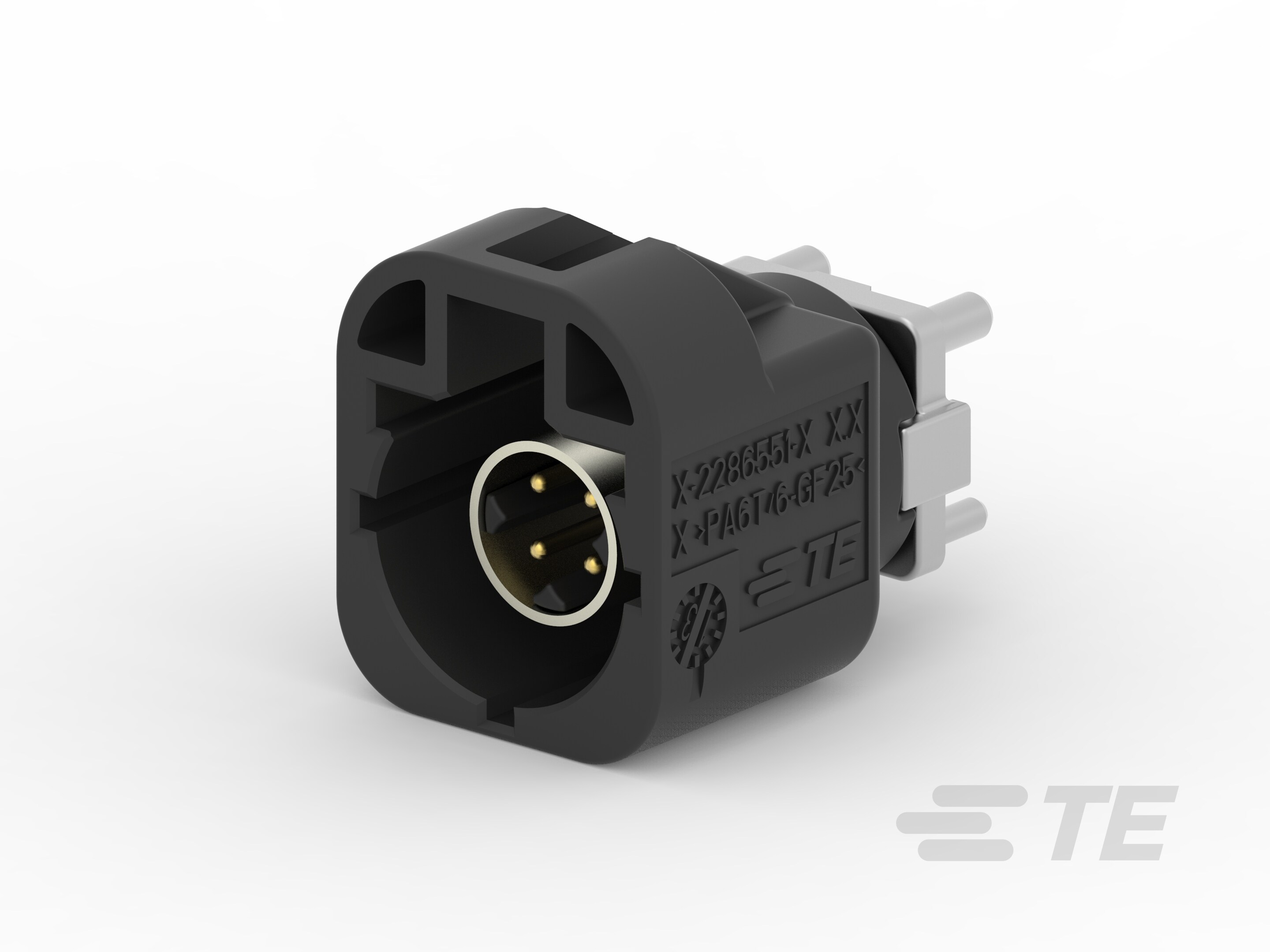

| 产品图 |  |
| 产品型号 | 2286547-1 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 板对板 | 线到板 |
| 可密封 | 否 |
| 行数 | 2 |
| PCB 安装方向 | 垂直 |
| 位数 | 4 |
| 工作电压(VDC) | 60 |
| 阻抗(Ω) | 100 |
| 主体材料 | PPA GF25 | ZnAL4Cu1 |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | A |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .6mm[.02in] |
| 端子额定电流（最大值）(A) | 2.5 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 黑色 |
| 中心线（间距） | 2mm[.07in] |
| 连接器高度 | 15.47mm[.609in] |
| 产品长度 | 12mm[.472in] |
| 产品宽度 | 14.15mm[.557in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 装配工艺特点 | 板支座 |
| 焊接工艺 | 支持回流焊 |
| 工作频率范围(MHz) | 0 – 3000 |
| 屏蔽 | 是 |
| 电路应用 | Signal |
| 封装方法 | Reel |
| 封装数量 | 230 |
| 电介质材料 | PA GF |
| 接口编号 | 114-18950 |
| 采购入口 | 2286547-1现货 |
| 原厂手册 | 2286547-1数据手册.PDF |
二、2286547-1配套型号
| 配套型号 | 产品图 |
|---|---|
| 2286556-2 | 暂无 |
| 更多配套型号查询 | 2286547-1配套型号大全 |
三、2286547-1适用领域
泰科2286547-1连接器基于其高精度设计、宽温域耐受性及可靠电气性能，适用于以下关键领域：
1. 工业控制与自动化设备
垂直PCB安装方式与通孔焊接工艺确保在振动环境中保持稳定连接，PPA GF25材质壳体（耐受-40°C至105°C）及板支座设计适配PLC控制柜、电机驱动模块等高密度布线场景，支撑传感器信号与控制指令传输。
2. 车载电子系统
键控代码A机制配合.6mm插针直径实现精准防误插，2.5A电流承载能力与屏蔽设计满足车载ECU、电控单元接口需求，通孔焊接端子保障行车震动环境下的信号完整性。
3. 通信与数据传输设备
0-3000MHz高频支持能力结合100Ω阻抗匹配特性，适用于路由器、基站内板对板信号传输，双行4位布局（2mm间距）优化空间利用率同时降低串扰风险。
4. 医疗仪器内部模块
锡镀层焊尾支持回流焊工艺，适配医疗设备PCB组装环境；宽温域材料耐受消毒流程，镀金（Au）接触件确保低阻抗信号传输，契合监护设备精密电路需求。
5. 测试测量仪器
15.47mm紧凑高度与锌合金（ZnAL4Cu1）加固结构适配机架式仪器模块化布局，应力消除设计保障频繁插拔场景下的机械寿命，支持高精度数据采集系统搭建。
该连接器通过镀金接触件、屏蔽壳体及强化焊尾结构，在复杂工况中提供抗干扰、耐腐蚀的电气连接，黑色外壳提升工业设备内部组件的视觉辨识度。
四、2286547-1常见问题与解决方案
2286547-1是一款PCB板安装式连接器，适用于板对板或线到板信号传输应用（工作频率0-3000MHz）。其垂直安装方式、PPA GF25与ZnAL4Cu1复合外壳材料，以及金电镀插针端子设计，在工业环境中易受特定因素影响。以下基于产品特性和工程实践，总结常见问题及专业解决方案。问题分析需考虑其紧凑尺寸（高度15.47mm，宽度14.15mm）、非密封设计、工作温度范围-40°C至105°C，以及焊尾固定特性。
1. 安装松动或脱落
问题：垂直PCB安装依赖焊尾固定，在高振动或机械冲击场景下，焊点易疲劳或移位，导致连接器脱落或接触失效。
方案：增设应力消除结构（如卡扣或绑带）分散外部载荷，强化PCB固定点；建议在布线中采用柔性电缆或增加支撑架以减少应力集中。
2. 密封性不足
问题：不可密封设计（无内置防水结构）在湿度>80%RH或粉尘环境中，易渗入污染物，影响信号传输稳定性。
方案：外部追加硅胶密封圈覆盖接口，并控制使用环境湿度；定期清洁端子区域，避免异物堆积导致短路。
3. 端子接触不良
问题：直径0.6mm金电镀插针端子压接高度偏差（标准公差±0.2mm）或氧化层形成，造成接触电阻升高，信号传输不稳定。
方案：使用校准工具确保压接精度；定期以专用清洁剂去除端子氧化层，必要时更换端子以维持低电阻连接。
4. 外壳变形或腐蚀
问题：PPA GF25外壳在持续高温（≥105°C）下易软化变形，ZnAL4Cu1基材暴露于强酸/碱环境时可能发生电化学腐蚀。
方案：严格限制工作温度，高温场景更换为全金属外壳型号；定期目检外壳完整性，腐蚀环境加装防护涂层或隔离罩。
5. 键控错位或对准偏差
问题：键控代码A安装未与公端匹配或端子排列失准时，引发连接不牢或信号中断。
方案：预装阶段核对键控代码与端子序列（参考规格手册），采用导向销或夹具辅助精确定位，避免手动对接误差。
