TE 6-2287903-1 线到板高频信号汽车级连接器现货

泰科6-2287903-1是一款单端口线到板射频连接器，专为印刷电路板边缘安装设计。它支持高频信号传输（0-6000MHz），阻抗50Ω，工作电压达800VAC，适用于宽温环境（-40°C至105°C）。主体采用聚酰胺玻璃纤维（PA GF）材料，端子插针接触端镀金以确保高可靠性和低电阻，外部端子镀锡，结合通孔焊接固定方式，提供稳定的电气连接。兼容SAE/USCAR-17标准，外形紧凑（高度10.45mm，长度24.5mm），适合信号电路集成，具备良好机械强度和易安装性。

一、6-2287903-1中文手册

分类	详情

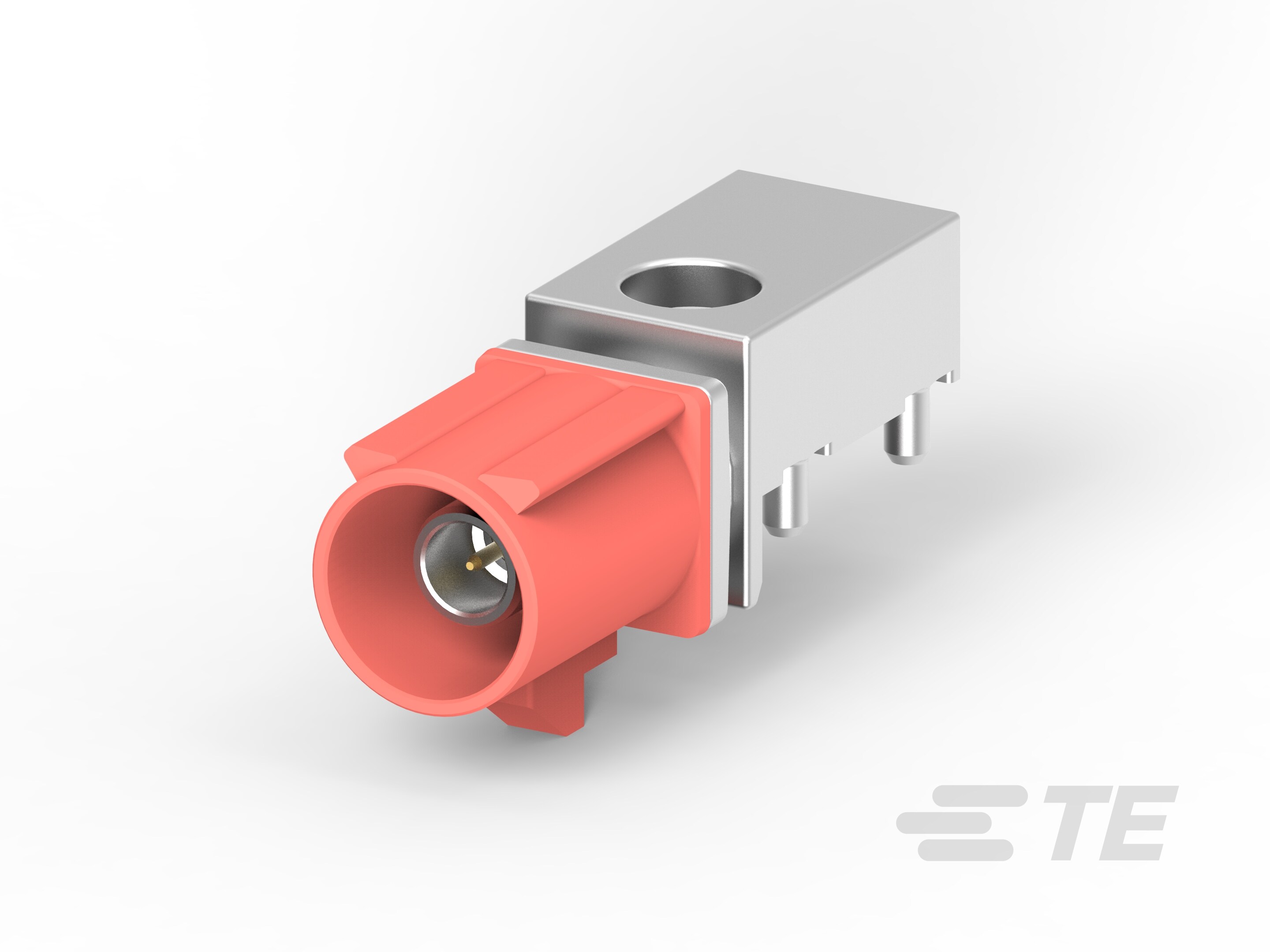

产品图
产品型号	6-2287903-1
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	L
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	胭脂红
连接器高度	10.45mm[.411in]
产品长度	24.5mm[.965in]
产品宽度	7.5mm[.295in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Reel
封装数量	1600
电介质材料	PCT
采购入口	6-2287903-1现货
原厂手册	6-2287903-1数据手册.PDF

二、6-2287903-1配套型号

三、6-2287903-1适用领域

1. 汽车电子控制系统

50Ω阻抗匹配与0-6000MHz高频传输能力，适配车载ECU模块的信号传输需求；金镀层中心端子（接触部）与锡镀层外部端子，保障弱电信号的稳定性和抗腐蚀性；SAE/USCAR-17标准认证，满足汽车动力总成及传感器接口的可靠性要求。

2. 工业设备信号传输

通孔焊接式板端安装（边缘方向）提供强固的机械固定，-40℃至105℃宽温域适应工厂高温环境；PA GF材质壳体（胭脂红色）具备耐化学腐蚀特性，适用于PLC控制器、电机驱动单元的紧凑型PCB信号连接。

3. 医疗电子设备内部互连

1位单行布局（通孔焊接端接）简化高密度电路板布线；金镀层接触件实现低阻抗信号传输，保障医疗监测设备的微弱生物电信号精度；无铅化锡镀层（PCB保持特性）符合医疗设备环保规范。

4. 高频通信模组开发

6GHz工作频段支持5G基站射频前端、物联网模组的信号调理电路；0.51mm接合插针直径与精准板安装结构（带接合固定），降低毫米波频段信号衰减，适用于路由器、射频测试设备的原型开发。

5. 严苛环境下的能源系统

-40℃低温启动与105℃持续工作能力，适配光伏逆变器功率单元；7.5×24.5mm微型尺寸（高度10.45mm）优化机柜内部空间利用率，PA GF材料抵御紫外线老化，提升户外能源设备的长期可靠性。

该连接器通过高频性能优化、宽温域适应及双重电镀防护，在汽车电子、工业自动化等领域实现高精度信号传输，胭脂红色壳体进一步增强设备检修时的部件辨识效率。

四、6-2287903-1常见问题与解决方案

1. 安装不稳或松动

问题：PCB安装方向为边缘固定，焊尾固定方式易受机械应力或振动影响，导致连接器与电路板连接不牢。

方案：优化焊接工艺（如确保焊点饱满），添加辅助固定结构（如支撑支架或胶粘剂），分散应力防止位移。

2. 端子接触不良

问题：插针端子压接不当或电镀层老化（接触部金电镀，外部锡电镀），可能导致接触电阻升高或信号不稳定。

方案：严格按压接高度公差（±0.2~0.5mm）操作，使用无水酒精和专用工具清洁氧化层，必要时更换端子以维持信号完整性。

3. 高温变形风险

问题：主体材料PA GF（尼龙玻璃纤维）在接近工作温度上限（105°C）时易软化和变形，影响连接器机械性能。

方案：避免在高温环境（>90°C）或直射热源处使用；在高温应用中更换金属外壳型号，并定期检查外壳结构。

4. 键控错位或连接不稳定

问题：键控代码L未与公端正确匹配，可能造成端子排列顺序错误，引发连接故障或信号中断。

方案：安装前核对键控代码和端子序列，使用对准工装辅助定位，确保插针端子精准对接。

5. 防尘防护不足

问题：连接器未设计密封功能（可密封属性为否），在高污染或潮湿环境中易累积灰尘和湿气，导致端子腐蚀或电气短路。

方案：在连接点加装防护罩或使用工业清洁剂定期维护，控制环境湿度（建议≤60%RH）并避免粉尘区域部署。
