TE 7-2287903-2 汽车/通信级高频50Ω 1A镀金线对板连接器 现货
泰科7-2287903-2是一款单通道射频线对板连接器，设计为印刷电路板边缘安装。其核心特性包括50Ω阻抗匹配与0-6GHz工作频率，适用于高频信号传输场景。中心针状接触件采用金镀层，外部端子及PCB固定端镀锡，确保稳定导电性。壳体由淡黄色玻璃纤维增强聚酰胺（PA GF）制成，具备-40℃至105℃的宽温工作范围。该连接器通过通孔焊尾实现PCB焊接固定，支持前端面板安装，外形紧凑（长24.5mm × 宽7.5mm × 高10.45mm），符合SAE/USCAR-17标准，专为严苛工业环境中的信号级应用优化。
一、7-2287903-2中文手册
| 分类 | 详情 |
|---|---|

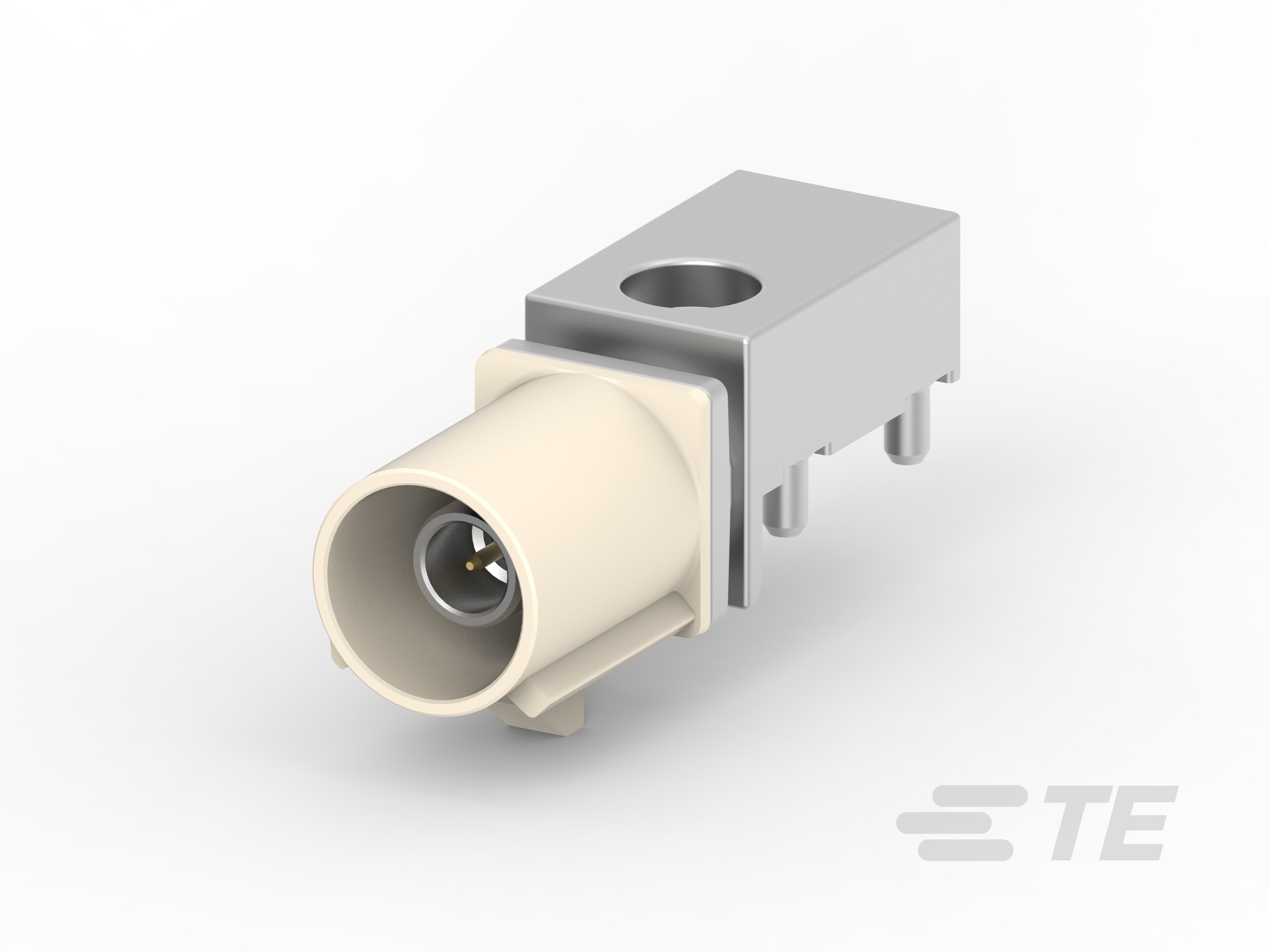

| 产品图 |  |
| 产品型号 | 7-2287903-2 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | B |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 淡黄色 |
| 连接器高度 | 10.45mm[.411in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 7.5mm[.295in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Reel |
| 封装数量 | 1600 |
| 电介质材料 | PCT |
| 采购入口 | 7-2287903-2现货 |
| 原厂手册 | 7-2287903-2数据手册.PDF |
二、7-2287903-2配套型号
| 配套型号 | 产品图 |
|---|---|
| 2272519-2 | 暂无 |
| 更多配套型号查询 | 7-2287903-2配套型号大全 |
三、7-2287903-2适用领域
泰科7-2287903-2连接器基于其精密结构、耐高温特性及信号传输稳定性，适合在以下专业领域中实现可靠连接：
1. 工业自动化与设备控制：玻璃纤维增强尼龙(PA GF)主体材料(耐温-40℃至105℃)配合边缘PCB焊接安装机制，适应机床、传感器等高振动场景，支撑控制信号传输与设备链路稳定。
2. 汽车电子系统：键控代码B结合.51mm精准插针端子，防止对接误插，符合SAE/USCAR-17标准，适用于ECU接口、车载传感器布线等关键安全部件，确保行车数据可靠性。
3. 信号传输与通信设备：50Ω阻抗与0-6000MHz宽频范围支持线到板连接方式，适配路由器、基站内部高频信号传输，单行1位布局简化紧凑电路设计，平衡连接密度与抗干扰需求。
4. 户外能源监控设备：淡黄色壳体提升视觉辨识度，宽温域(-40℃至105℃)耐受极端环境，适用于太阳能控制器、风力机组信号接口等场景，支持自由悬挂安装以适应电缆布局。
5. 精密仪器与测试系统：通孔焊接端接确保低损耗连接，信号电路应用适配测量设备、实验室仪器内部数据传输，高工作电压(800VAC)保障高压环境下的稳定性能。
该连接器通过键控对准机制、宽温域适配能力及信号完整性保护，满足多元化复杂应用中的长期稳定连接要求，外壳颜色优化了工业与户外场景的快速识别效率。
四、7-2287903-2常见问题与解决方案
1. PCB焊点机械应力集中
问题：边缘安装的焊尾结构在振动环境下易导致焊点疲劳开裂，单点支撑使应力集中于PCB焊盘区域。
方案：增设PCB加强筋或辅助固定支架，焊接后添加环氧树脂加固胶分散应力，避免单点受力。
2. 非密封设计积尘风险
问题：未配置密封结构，粉尘易在镀锡端子表面堆积，高温环境下(>80℃)可能引发阻抗漂移。
方案：安装防尘屏蔽罩，定期用无水乙醇清洁端子区域，工作环境建议维持温度≤80℃/湿度≤70%RH。
3. 微插针端子变形或氧化
问题：0.51mm直径镀金插针易受机械碰撞弯折，长期暴露于含硫环境可能导致接触面镀层硫化。
方案：使用放大镜检测插针平直度，焊接时控制温度曲线(峰值≤260℃/10s)，含硫环境建议年度更换。
4. 玻纤增强尼龙壳体热变形
问题：PA GF材质在循环热应力(>-40~105℃极限工况)下可能产生微裂纹，降低绝缘性能。
方案：避免温度骤变(>20℃/min)，每500次插拔后检查壳体完整性，高温应用建议降额至90℃使用。
5. 键控对位偏差导致短路
问题：键控代码B的单针结构对PCB定位精度敏感，±0.3mm偏差可能引发端子侧向受力短路。
方案：采用定位工装辅助安装，PCB开孔位置公差控制在±0.1mm，首次连接后进行导通阻抗测试(≤10mΩ)。
