泰科TE7-2287903-1 50Ω高频信号线到板连接器 现货

泰科7-2287903-1是一款50Ω阻抗单针线到板连接器，专用于印刷电路板边缘安装的信号传输。其工作电压高达800VAC，最大电流1A，温度范围覆盖-40°C至105°C，支持0-6000MHz高频应用。主体采用PA GF增强材料，端接电镀锡，端子插针金镀层并直径0.51mm，确保电气可靠性和机械耐用性。安装方式为通孔焊接固定，符合SAE/USCAR-17工业标准，电介质PCT材料优化信号完整性，适用于高频电子系统。

一、7-2287903-1中文手册

分类	详情

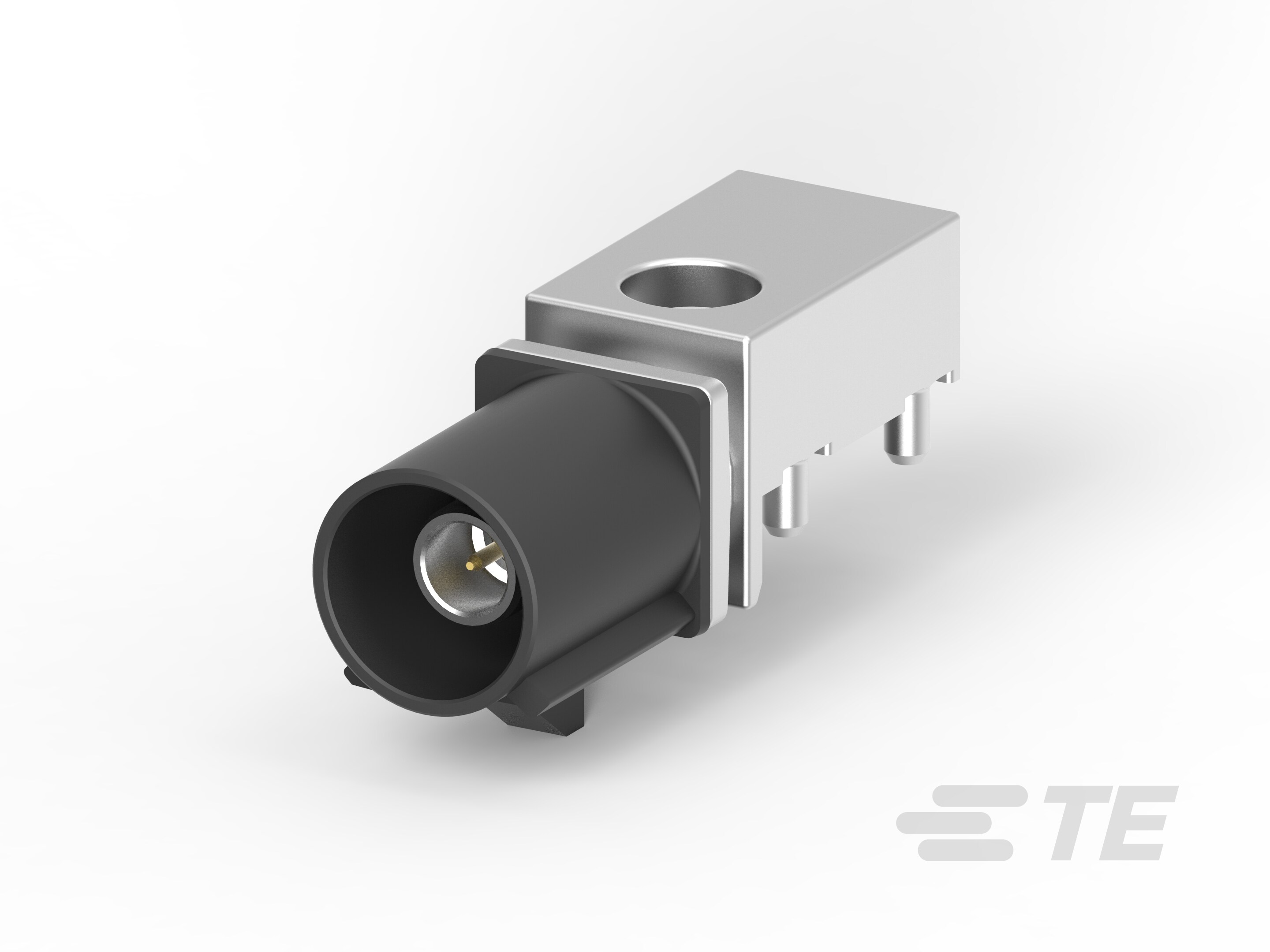

产品图
产品型号	7-2287903-1
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	A
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	乌黑色
连接器高度	10.45mm[.411in]
产品长度	24.5mm[.965in]
产品宽度	7.5mm[.295in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Reel
封装数量	1600
电介质材料	PCT
采购入口	7-2287903-1现货
原厂手册	7-2287903-1数据手册.PDF

二、7-2287903-1配套型号

三、7-2287903-1适用领域

1. 高频电子设备与信号传输

金镀层端子（中心接触件与射频端子）结合50Ω阻抗特性，确保0–6000MHz高频信号的低损耗传输，适用于无线通信模块、基站射频单元及测试仪器内部电路，保障高频信号的完整性。

2. 高温工况电子系统

PA GF（玻纤增强尼龙）壳体耐受-40℃至105℃极端温度，通孔焊接与焊尾固定提升热稳定性，适配引擎控制单元(ECU)、工业电机驱动器等需长期高温运行的设备。

3. 汽车电子控制系统

通过SAE/USCAR-17车规认证，键控代码A防止误插，超细插针（直径0.51mm）满足车载传感器、控制模块的微型化需求，锡镀层端子增强抗氧化性以保障行车信号可靠性。

4. 高密度电路板连接

单行1位设计配合边缘安装方向（板边垂直插接），7.5mm超薄宽度优化电路板空间利用率，适用于紧凑型医疗监护设备、便携式仪器的PCB板端接口。

5. 工业级电力控制链路

800VAC工作电压与通孔焊接结构支持工业继电器、电源控制板的强电流连接（最大1A），乌黑色壳体强化工业环境辨识度，降低复杂布线场景的安装错误率。

该连接器通过金-锡复合电镀工艺（中心金镀层防氧化，外部锡镀层耐大电流）、键控防呆及宽温域材料，在微型化、高频、高温场景中实现精准可靠的板级连接，满足车规与工业设备的长期稳定性需求。

四、7-2287903-1常见问题与解决方案

1. 安装松动或脱落

问题：因PCB安装方向为边缘固定类型（焊尾方式），连接器在振动或外力环境下易出现位移，导致接触不稳定或脱落。

方案：添加应力消除附件（如卡扣或绑带），确保电缆受力均匀分布；或在PCB布局中增加支撑结构（例如加强筋或固定支架），以分散机械应力。

2. 密封性不足

问题：该连接器设计为不可密封类型，暴露于高湿度环境（相对湿度>80%RH）时可能渗入污染物或潮气，影响电气性能。

方案：安装时控制环境湿度（建议≤80%RH），并定期清洁接口表面；必要时在连接点外部涂覆硅胶密封剂以增强局部防护。

3. 端子接触不良

问题：端子为插针类型（接触直径0.51mm，镀金处理），若PCB端接焊接不当或端子氧化，易导致接触电阻异常（如阻抗波动超出50Ω公差）。

方案：按焊接公差规范（±0.2~0.5mm）操作端子端接；使用专用清洁工具去除氧化层，或在必要时更换端子以确保金属接触面完好。

4. 外壳变形或腐蚀

问题：外壳材料为尼龙增强玻璃纤维（PA GF），在高温环境（>105°C极限工作温度）或暴露于酸/碱液体时，可能出现变形或降解。

方案：避免强腐蚀性环境（如化学工业区域）；高温应用中更换为金属外壳兼容型号；定期检查外壳物理完整性，并确保操作温度不超过指定范围（-40°C to 105°C）。

5. 键控错位或对准偏差

问题：键控代码A设计若未与公端匹配，或PCB安装中对准失准，可能引起连接不稳定或数据信号中断。

方案：安装前核验两端键控代码（本型号为A）及端子排列；使用辅助对准工具（如导引夹具）精确定位，确保插接过程无偏差。
