泰科TE7-2287903-0线到板连接器50Ω800VAC高频信号现货
泰科7-2287903-0是一款单端（50Ω阻抗）射频板载连接器，专为信号传输设计。其通孔焊接的安装方式确保PCB稳定连接，采用边缘安装且具有键控功能（代码Z），防止误插。主体材料为PA GF工程塑料（水蓝色壳体），能在-40℃至105℃宽温范围内工作，适应工业环境。核心接触件使用金电镀（插针直径0.51mm），保障高频传输性能（支持0-6000MHz），外部端子采用锡镀层优化成本与可焊性。符合SAE/USCAR-17标准，适用于汽车及高可靠性电子设备的板级信号互联场景。
一、7-2287903-0中文手册
| 分类 | 详情 |
|---|---|

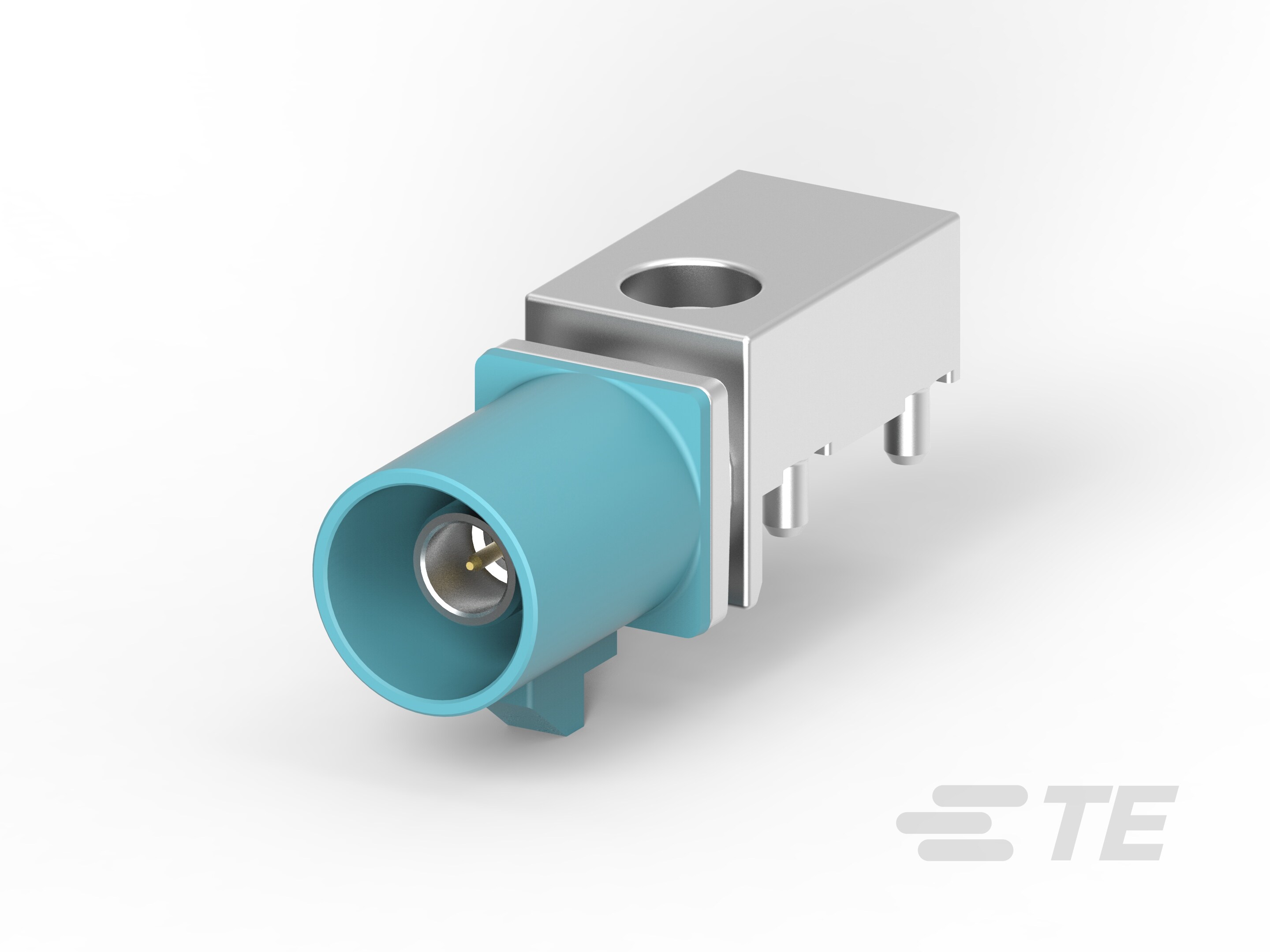

| 产品图 |  |
| 产品型号 | 7-2287903-0 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | Z |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 水蓝色 |
| 连接器高度 | 10.45mm[.411in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 7.5mm[.295in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Reel |
| 封装数量 | 1600 |
| 电介质材料 | PCT |
| 采购入口 | 7-2287903-0现货 |
| 原厂手册 | 7-2287903-0数据手册.PDF |
二、7-2287903-0配套型号
| 配套型号 | 产品图 |
|---|---|
| 2-2272519-0 | 暂无 |
| 2474533-1 | 暂无 |
| 2474535-1 | 暂无 |
| 更多配套型号查询 | 7-2287903-0配套型号大全 |
三、7-2287903-0适用领域
泰科7-2287903-0连接器作为单行线对板解决方案，凭借其高频性能、宽温适应性及精确互连特性，适用于以下核心应用场景：
1. 工业控制与仪器仪表
工作温度范围（-40℃至105℃）适应车间高温环境，PA GF（玻纤增强尼龙）壳体抵抗化学腐蚀，板边缘安装设计适配PLC、传感器接口等紧凑空间，确保设备控制信号的持续稳定传输。
2. 汽车电子系统
键控代码Z机制杜绝ECU接口误插风险，锡/金双镀层端子（接合插针直径0.51mm）保障车载信号完整性，通孔焊接固定方式满足USCAR-17标准对行车振动场景的可靠性要求。
3. 通信与射频设备
6GHz高频支持能力（0-6000MHz）及50Ω阻抗匹配特性，适用于基站射频模块、路由器等设备的PCB级高速信号传输，1位单行布局降低高频干扰，金镀中心接触件优化信号损耗。
4. 医疗电子设备
-40℃低温启动能力适配医疗存储设备环境，可焊尾PCB固定结构简化设备内部线缆维护流程，低至1A的电流设计符合诊断仪器精密传感电路的低功耗需求。
5. 户外能源管理单元
PA GF材料的105℃耐高温特性适应逆变器密闭机箱环境，水蓝色外壳提升设备内部线束辨识度，通孔焊接结构确保长期振动下的连接稳固性。
该连接器通过高频阻抗控制、宽温域材料及键控防误插设计，在严苛电子系统中实现高精度信号传输，其边缘安装特性进一步优化了设备内部空间利用率。
四、7-2287903-0常见问题与解决方案
1. PCB安装松动或位移
问题：边缘安装方式依赖于焊接固定，在振动或机械应力环境下易导致连接器与PCB接触点松动，引发信号中断。
方案：强化焊接点完整性，建议使用高温回流焊工艺确保焊脚稳固；同时，为分散应力，可添加卡扣式固定结构或额外支撑件。
2. 环境渗透与污染风险
问题：不可密封设计在高温或高湿环境（如湿度>80%）下易渗入灰尘、湿气或腐蚀性物质，腐蚀内部端子。
方案：控制安装环境湿度≤80%RH，并定期清洁连接器表面；必要时，可在接口处涂抹硅胶涂层以临时增强防护，但避免用于密闭系统。
3. 插针端子接触不良
问题：金镀层端子若压接公差超出±0.2mm标准或暴露于污染物中，易产生氧化层导致接触电阻上升、信号失真。
方案：严格按压接规范（高度公差±0.2~0.5mm）操作，推荐使用专用端子清洁工具去除氧化物，若镀层损伤需更换端子组件。
4. 外壳高温变形风险
问题：PA GF材料在持续高温（接近105°C极限）或化学接触下易软化或变形，影响整体结构强度。
方案：避免安装在强酸/碱环境或持续高温区域（如引擎舱内）；在热负荷较高场景中，定期监测外壳完整性，或改用热稳定性更强的材质连接器替代。
5. 键控对准偏差引发连接失效
问题：键控代码Z在安装时若未与公端正确匹配，会因错位导致接口不稳定或机械损坏。
方案：安装前确认键控代码和端子排列顺序完全对齐，使用校准工具辅助定位；建议采用刚性导槽或挡板辅助接口对合。
