泰科TE7-2287903-3线板RF连接器金插针现货

泰科7-2287903-3是一款信号传输用单针线对板射频连接器。其核心特点包括：采用通孔焊接方式安装于PCB板边缘，具有50Ω阻抗特性，支持高达6000MHz工作频率及-40℃至105℃宽温域工作环境。端子接触部位采用金（Au）镀层以确保低电阻和高可靠性，外部焊尾部分则为锡（Sn）镀层。该连接器由信号蓝色PA GF（玻纤增强尼龙）壳体构成，主体电介质为PCT材料，符合SAE/USCAR-17标准，适用于需要稳定射频信号传输的电路板级连接场景。物理尺寸为长24.5mm×宽7.5mm×高10.45mm。

一、7-2287903-3中文手册

分类	详情

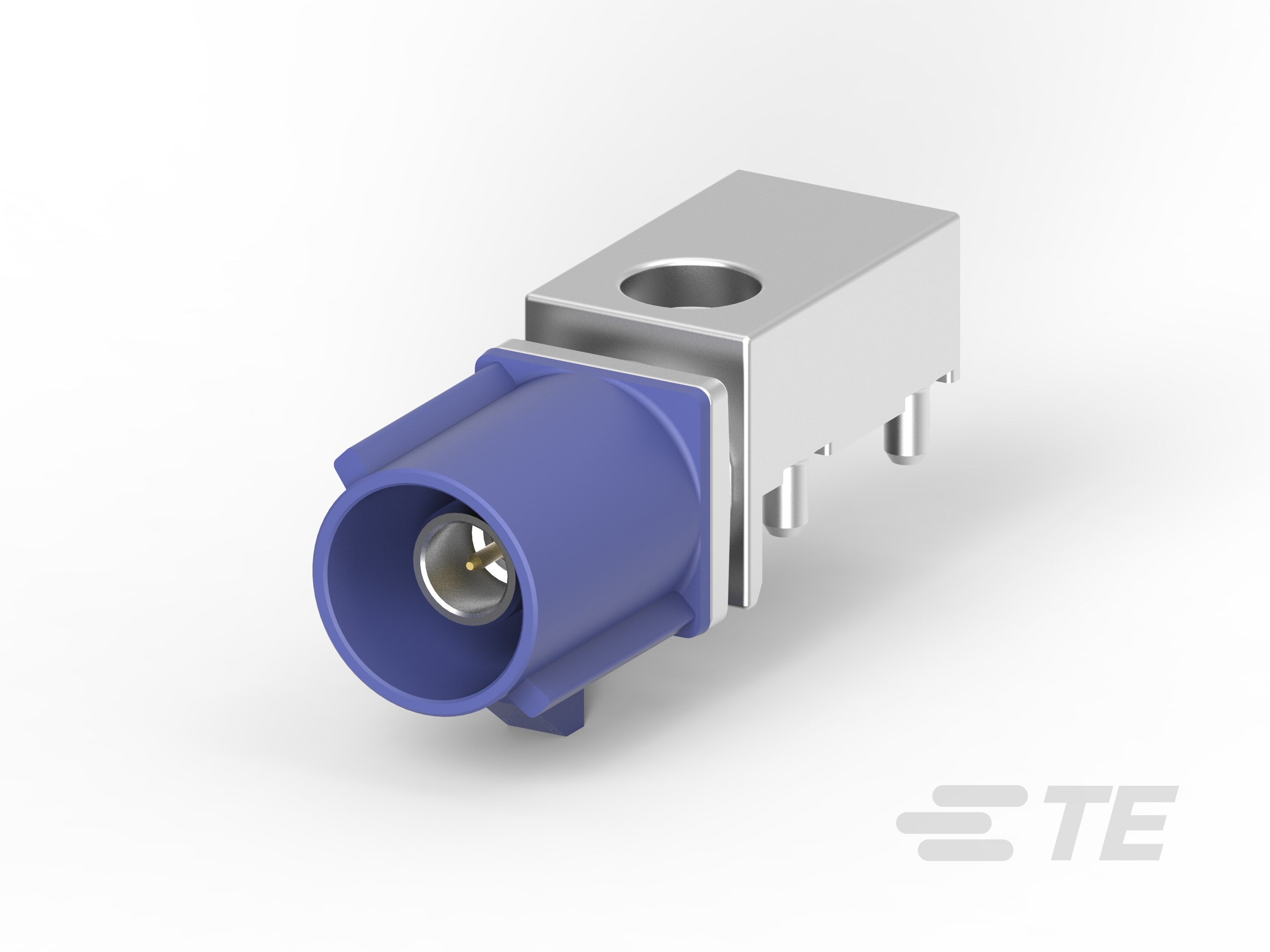

产品图
产品型号	7-2287903-3
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	C
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	信号蓝
连接器高度	10.45mm[.411in]
产品长度	24.5mm[.965in]
产品宽度	7.5mm[.295in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Reel
封装数量	1600
电介质材料	PCT
采购入口	7-2287903-3现货
原厂手册	7-2287903-3数据手册.PDF

二、7-2287903-3配套型号

三、7-2287903-3适用领域

1. 高频电子设备与通信系统：

50Ω标准阻抗设计（工作频率0-6000MHz）结合金电镀端子接触件，确保信号传输的低损耗与高保真性，适用于基站射频模块、路由器及测试仪器的高频信号链路。通孔焊接与PCB边缘安装方式提升电路板布局稳定性。

2. 汽车电子控制系统：

SAE/USCAR-17标准认证与锡镀PCB固定端，满足车载电子环境可靠性要求。中心接触件插针直径0.51mm和小电流（1A）设计适配ECU控制单元、传感器接口等精密电路连接，信号蓝外壳便于线束装配识别。

3. 工业自动化设备：

宽温域耐受能力（-40℃至105℃）与PA GF材质壳体，保障机床控制器、PLC模块等在高温环境下的机械稳定性。板安装结构与焊尾固定方式，有效抵御设备运行中的振动应力。

4. 消费电子与紧凑型设备：

单行1位布局（尺寸24.5×7.5×10.45mm）优化空间利用率，通孔焊接端接支持高密度PCB设计，适用于智能家居主控板、便携仪器等内部线对板连接需求。

5. 航空航天辅助系统：

金/锡双镀层端子组合增强耐腐蚀性，工作电压800VAC满足机载设备电气安全标准，适用于非暴露区域的导航模块、舱内控制面板等低压信号传输场景。

该连接器通过高频性能优化、宽温域适配及符合车规级认证，在精密电子系统中实现稳定可靠的板端信号连接，信号蓝外壳设计辅助快速装配检测。

四、7-2287903-3常见问题与解决方案

1. 端子接触不良

问题：1.0mm插针直径对压接精度敏感，压接高度偏差或氧化易导致接触电阻升高。

方案：控制压接高度公差在±0.05mm范围内，使用金镀层专用清洁工具处理氧化，高频应用（>3GHz）需检测阻抗匹配。

2. PCB安装稳定性不足

问题：单焊尾固定点在振动环境中易引发焊点疲劳断裂（尤其边缘安装场景）。

方案：增加辅助支架分散应力，通孔焊接后使用环氧树脂加固焊点，避免机械外力直接作用于连接器。

3. 高温环境壳体性能下降

问题：尼龙GF材质在持续>100℃工况下可能软化变形，影响端子对位精度。

方案：工作温度超过90℃时需强制风冷，若持续接近105℃极限值，建议更换金属外壳兼容型号。

4. 高频信号干扰

问题：非屏蔽设计在6GHz高频段易受电磁干扰（尤其工业控制场景）。

方案：线缆加装磁环抑制噪声，板端布局时接地铜箔距连接器≤2mm，必要时外敷导电屏蔽胶带。
