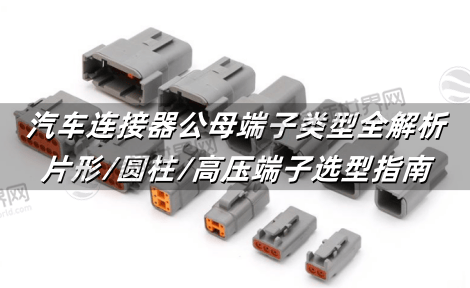

汽车连接器公母端子类型全解析：片形/圆柱/高压端子选型指南

汽车连接器公母端子是整车电气系统的“神经触点”，其类型选择直接影响电路可靠性及安全性。随着汽车电子化程度提升，端子规格从传统6.3mm向0.64mm微型化发展，形成复杂分类体系。接插世界网依据USCAR-2、QC/T 1067等车规标准，详解公母端子种类的物理结构、功能特性及选型要点，帮助工程师规避因端子选型错误导致的接触失效、信号干扰等风险，提升新能源汽车三电系统稳定性。

一、按物理结构分类：机械特性与应用场景

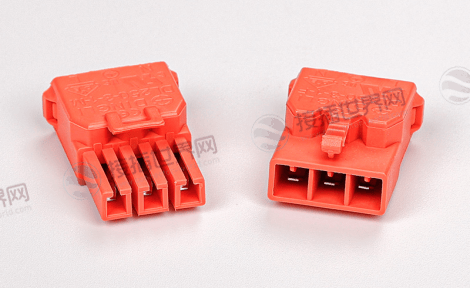

1. 片形系列端子

材质与特征：采用H65Y/H70Y铜合金，料厚0.3-0.5mm，扁平片状结构节省空间，但抗振性较弱。

典型应用：车身控制模块(BCM)接口、仪表盘线束，适用于电流≤20A的低压信号传输。

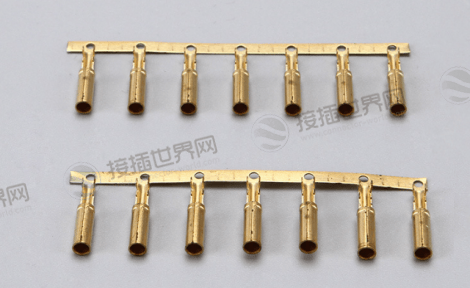

2. 圆柱形系列端子

优势：H65Y/Qsn6.5-0.1青铜材质，圆筒形设计提供360°接触面，振动环境下接触电阻波动<1mΩ。

应用场景：发动机曲轴传感器、氧传感器连接，需耐受-40℃~150℃温度及30g加速度振动。

3. 电线接头系列端子

U形端子：料厚0.4-0.6mm，开口式设计支持快速安装，承载电流可达50A(如电池接地线)。

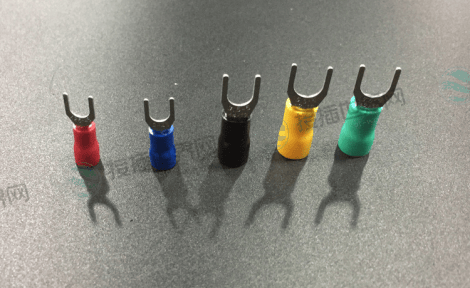

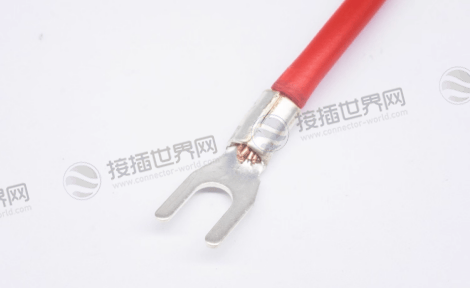

Y形(叉形)端子：表面镀镍处理，防氧化性强，用于电机控制器固定螺栓连接。

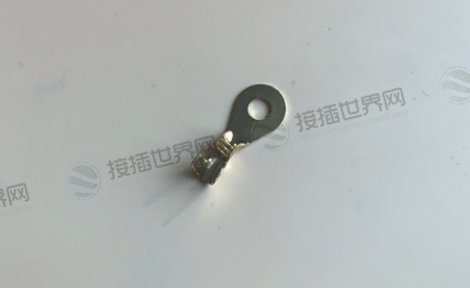

孔式端子：料厚0.5-1.0mm，通过螺钉压接实现板端固定，常见于车载充电机(OBC)电源接口。

二、按功能规格分类：电流承载与尺寸编码

1. 标准化规格体系

2. 高压系统专用规格

58系列连接器：公端子宽度1.2-9.5mm，其中Y型宽9.5mm端子采用不锈钢弹簧，支持150A持续电流，用于电机控制器主回路。

换电连接器端子：插拔寿命≥3000次，浮动设计补偿±8mm安装误差(如蔚来BaaS电池系统)。

三、特殊功能端子类型：安全与防护设计

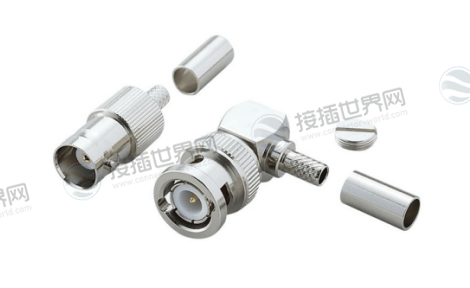

1. 同轴端子

结构特征：双层屏蔽结构(金属编织网+导电橡胶)，阻抗匹配50Ω±5%，信号衰减≤0.5dB/m。

应用场景：车载GPS天线、毫米波雷达信号传输，要求CAN FD总线抗EMC干扰。

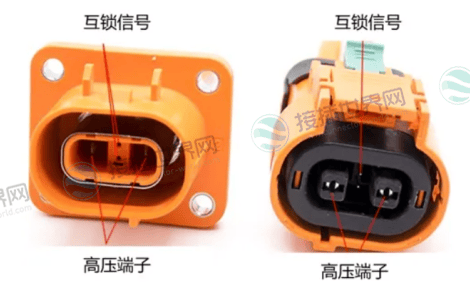

2. 高压互锁端子(HVIL)

安全机制：双触点冗余设计，连接器分离时0.1s内切断高压电，防护等级IP67(如比亚迪刀片电池包)。

3. 防水端子

密封技术：尾部集成硅胶密封栓，面密封圈压缩率≥15%，通过QC/T 1067防水循环测试(1m水深/30分钟不渗水)。

四、公母端子核心区分方法与锁止结构

1. 公母端定义与外观

公端子(Male Terminal)：凸出结构，包括圆柱插针、方柱插针、扁平插片(如205直型公端子)。

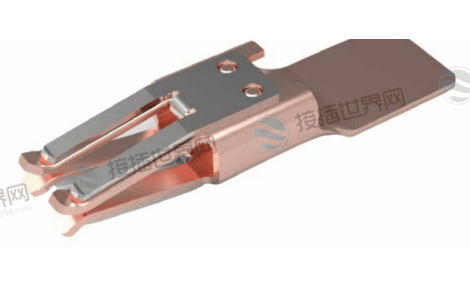

母端子(Female Terminal)：凹入结构，含劈槽圆筒型、音叉型、9字形折叠弹片(如58系列T型母端子)。

2. 二次锁止机构

TPA(端子固定锁)：防止端子退针，VW标准要求2.8mm以下端子强制配置，颜色标识(橙色=高压，蓝色=低压)。

CPA(连接器位置锁)：确保公母塑壳完全插合，需承受50N轴向拉力不分离(如安全气囊接口)。

五、选型核心参数与材料工艺

1. 电气性能参数

电流承载：0.5mm²线径对应10A持续电流，高压端子需支持150A@150℃(如SiC电驱系统)。

镀层类型：

镀锡(成本低，适用<125℃环境)

镀金(高频信号传输，接触电阻≤3mΩ)。

2. 机械与环境耐受性

插拔寿命：商用级≥500次，军工级≥1000次(换电系统需≥3000次)。

材料选择：

塑壳：PA66(耐高温)、PBT(耐化学腐蚀)

密封圈：硅橡胶(邵氏硬度50±5，弹性恢复率>90%)。

汽车连接器公母端子的选型需遵循 “结构匹配场景、功能满足性能、材料适应环境” 三大原则：片形端子适用于空间受限的车身控制域，圆柱端子满足发动机高振动需求，而高压互锁端子则是新能源三电系统的安全基石。随着800V平台普及，端子正向 微型化(0.64mm片形端子)、 高电流密度(250A/mm²) 及 智能化(集成温度传感) 演进。工程师在选型时应严格验证电流承载、插拔寿命及防护等级(如IP6K9K)，确保端子在复杂工况下的可靠连接——每一次精准匹配，都是对行车安全的底层守护。
