汽车连接器TPA设计详解 端子位置保证技术的原理与应用与选型指南

汽车连接器TPA是汽车连接器的核心安全机制，通过机械锁扣结构防止端子在振动冲击中松脱，端子位置保证技术通过独立的机械锁扣机构，在端子插入后形成二次锁止，将端子固定力提升至20N以上，这项技术已成为USCAR-2标准的强制要求，贯穿从线束制造到整车组装的全流程，接插世界网将详细讲解TPA在Micro-Fit、Metri-Pack等系列中的设计原理，涵盖端子固定力、振动耐受及防水密封等关键技术参数，并针对车身电子、动力系统等场景提供选型方案，助力提升汽车电气系统可靠性。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

一、TPA技术核心原理：从“插入”到“锁止”的精密机制

TPA的本质是在连接器基础锁扣外增加的独立二次锁止系统。

其工作流程分为三个阶段：

1. 预锁定位阶段：

端子初步插入连接器 housing，此时TPA机构处于半开状态，允许端子位置微调。

2. 完全锁止阶段：

当所有端子确认到位后，TPA锁扣被完全按压至卡槽，机械挡块会卡入端子突起的特定凹槽。例如Aptiv Metri-Pack 150系列通过蓝色尼龙锁块实现视觉确认。

3. 防误操作设计：

若存在端子未插到位，TPA机构将无法闭合，从源头上避免缺陷流出。

这种设计使得TPA连接器在频率10-2000Hz的随机振动测试中，仍能保持接触电阻稳定在3mΩ以内。

二、主流TPA连接器系列与技术特性

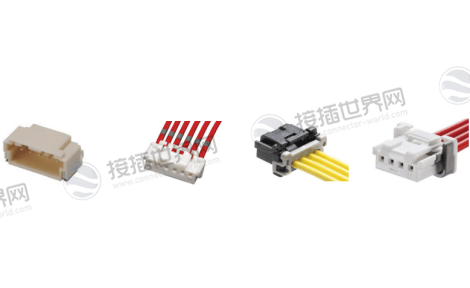

1. Molex TPA产品矩阵

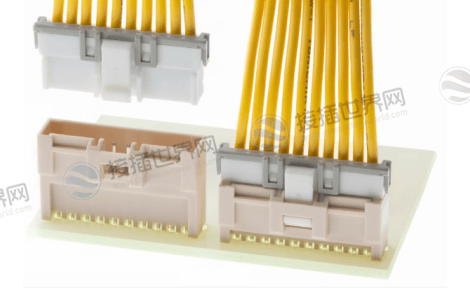

MicroTPA系列：

间距2.00mm，支持2-15电路，电流容量2.5A。其压力锁紧结构在紧凑空间内实现高达24.5N的触点至外壳固位力。

DuraClik TPA版本：

提供20N端子固定力，宽焊垫设计可承受100N向上拉力，闭合并发出“咔嗒”声作为插配确认信号。

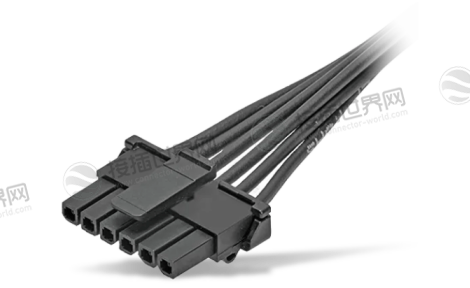

Micro-Fit TPA系列：

3.00mm间距，8.5A额定电流，-40℃至105℃工作温度范围，盲插设计提升组装效率。

2. Aptiv(原Delphi)TPA解决方案

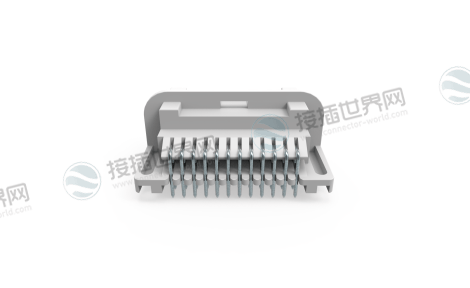

Micro-Pack 100：

20位配置，采用自然色尼龙外壳，适用于空间受限的车载控制单元。

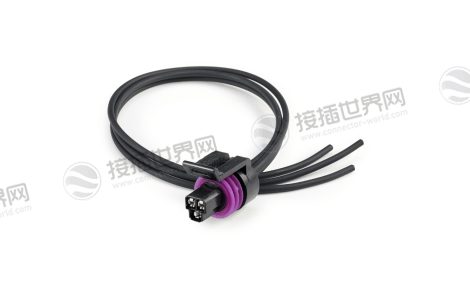

Metri-Pack 150：

8位蓝色二次锁，通过Press Fit安装方式优化线束加工流程。

3. 日系供应商技术特色

住友电装DL防水系列在TPA机制基础上集成IP67防护，初期接触电阻≤3mΩ，经耐久测试后仍保持≤10mΩ。

三、TPA在汽车电子系统中的关键应用场景

特别是新能源车高压系统，ERNI iBridge Ultra连接器通过TPA机制确保8A大电流传输稳定性，符合USCAR-2振动标准。

四、选型与验证指南：工程实践的关键考量

1. 机械性能参数：

端子固定力：

常规应用≥20N，高振动区域需≥50N(如DuraClik ISL版本)。

插拔寿命：

30次插拔循环后性能衰减<10%。

2. 环境适应性：

温度范围：

-40℃至125℃(发动机舱要求150℃)。

密封等级：

非密封式(MX150)至IP69K(防水系列)可选。

3. 工艺兼容性：

线径匹配：

22-28 AWG(MicroTPA)至14-22 AWG(MX150)。

工具通用性：

优先选择兼容现有压接模具的端子设计。

验证要点：

需进行机械振动(SAE J1211)、电流循环(USCAR-2)及耐化学试剂测试，确保TPA机构在整车生命周期内不失效。

随着汽车电子架构向域控制演进，TPA技术正向更高密度(0.5mm间距)、智能感知(集成微动开关)及材料创新(耐150℃ PPA塑料) 方向发展。

建议工程师在选型时优先选择通过USCAR-2认证的产品，并在DV阶段进行针对性振动验证。
