TE 5-2287907-2 PCB边缘线到板射频连接器 现货
泰科5-2287907-2是一款单点线对板射频连接器，专为印刷电路板（PCB）边缘安装设计。其主要特征包括50欧姆阻抗匹配，支持高达6000MHz的工作频率及800V交流电压，信号传输稳定。主体采用阻燃PA GF（增强聚酰胺）材料，整体呈淡黄色，工作温度范围宽广（-40至105℃）。接合插针直径为0.51mm，中心及端子接触件镀金确保低损耗电接触，外部端子镀锡以增强焊接可靠性。其通孔焊接的板端固定方式提供稳定机械支撑，适用于高频信号传输的工业设备、通信系统及精密电子设备中。结构紧凑（24.5mm×10mm×8.4mm），符合UL 94V-1/V-2阻燃标准及SAE/USCAR-17行业规范。
一、5-2287907-2中文手册
| 分类 | 详情 |
|---|---|

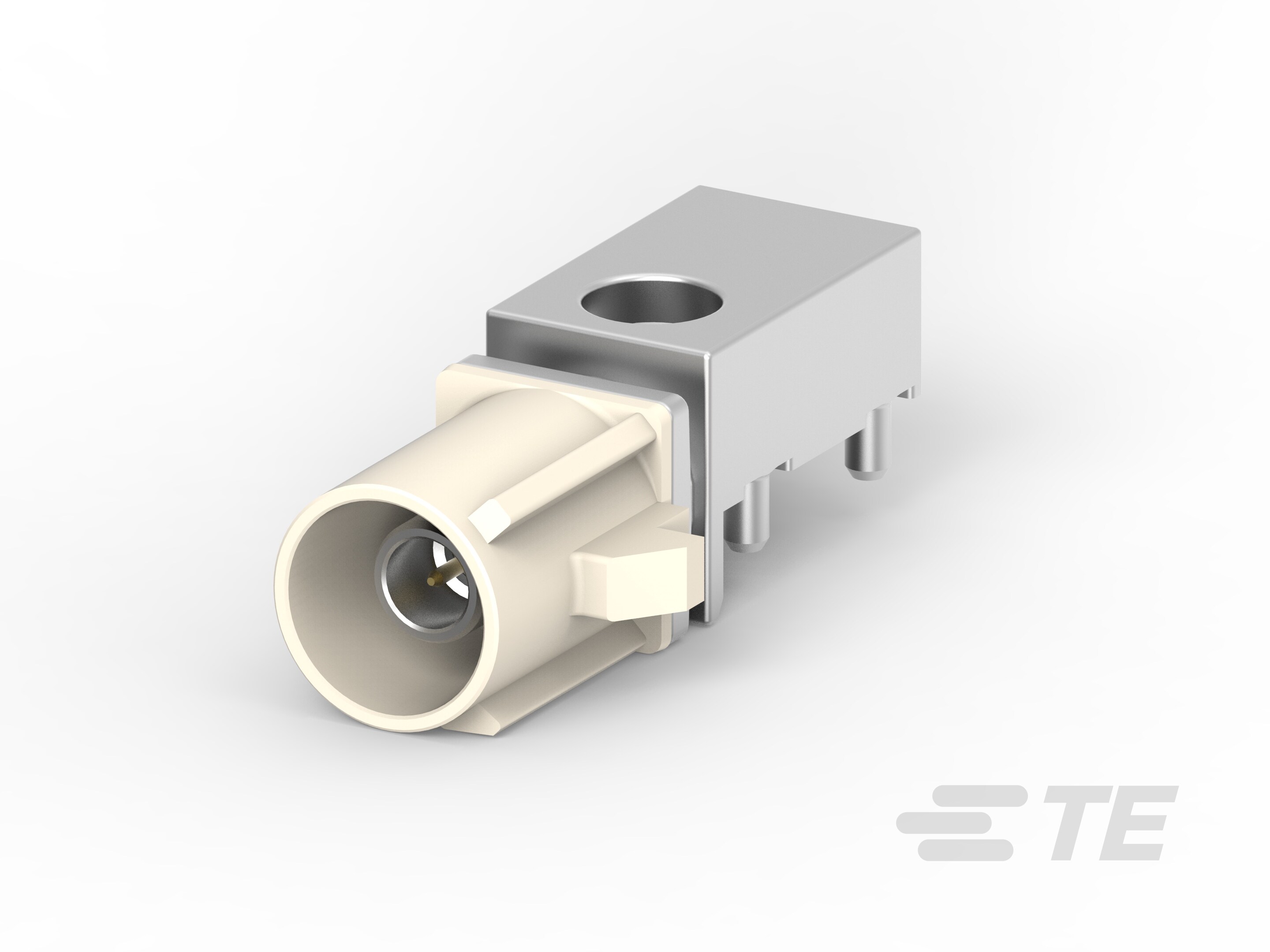

| 产品图 |  |
| 产品型号 | 5-2287907-2 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | B |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 淡黄色 |
| 连接器高度 | 8.4mm[.33in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 10mm[.394in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Reel |
| 封装数量 | 1600 |
| 电介质材料 | PCT |
| 采购入口 | 5-2287907-2现货 |
| 原厂手册 | 5-2287907-2数据手册.PDF |
