泰科TE 2-2287908-5 50Ω高频线到板单针连接器 现货

泰科2-2287908-5是一款单孔位PCB边缘安装射频连接器，阻抗为50Ω，工作频率范围0-6000 MHz。它采用叶绿色PA GF（玻纤增强尼龙）外壳，通孔焊接安装，工作电压800VAC，支持-40°C至105°C宽温环境。接触件为直径0.51mm的插针结构，中心端子与接触部采用镀金处理确保高频信号稳定性，外部端子镀锡增强焊接可靠性。该连接器属于板安装型信号传输应用，符合SAE/USCAR-17标准，适用于工业电子设备中需要高精度射频传输的PCB接口场景。

一、2-2287908-5中文手册

分类	详情

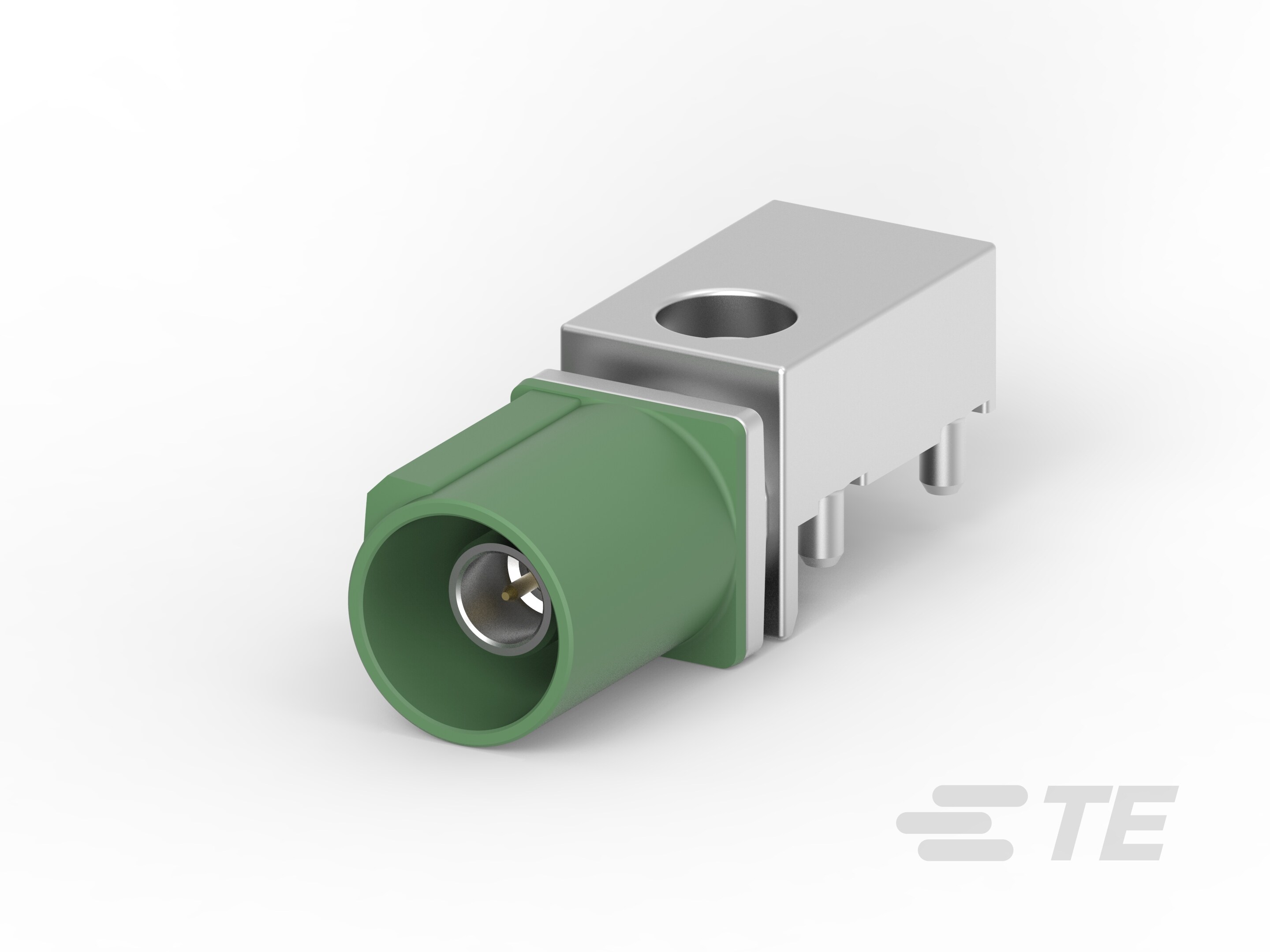

产品图
产品型号	2-2287908-5
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	E
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	叶绿色
连接器高度	8.4mm[.33in]
产品长度	24.5mm[.965in]
产品宽度	10mm[.394in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	2-2287908-5现货
原厂手册	2-2287908-5数据手册.PDF

二、2-2287908-5配套型号

三、2-2287908-5适用领域

泰科2-2287908-5连接器以PA GF增强玻璃纤维主体的高耐温性（-40°C至105°C）、50Ω阻抗匹配及高速信号处理能力（0-6000 MHz），结合金电镀端子提供的可靠接触性能，适用于以下领域：

1. 工业自动化与控制系统：PA GF材料耐受冲击和高温环境，通孔焊接式PCB安装方式保障印刷电路板在工厂和机械控制中的稳定连接，支持传感器及控制电路信号的高精度传输。

2. 汽车电子设备：兼容SAE/USCAR-17标准，插针端子与键控代码E防止误插对接，确保车载ECU、线束接口的信号完整性，应对行车中电压波动和温度变化。

3. 通信与数据传输设备：50Ω阻抗优化高频信号阻抗匹配，工作频率范围适配路由器、基站等设备内部线到板连接，满足6GHz内高速数据传输需求。

4. 消费电子产品：紧凑尺寸（10mm × 24.5mm）与边缘PCB安装方式支持家电和便携设备集成布线，金电镀端子提供高插拔寿命，确保长期使用中的电气性能。

5. 医疗与仪器设备：PA GF材料化学稳定性适应消毒环境，通孔焊接结构简化内部维护流程，工作电压800VAC保障医疗信号链路安全运行。

该连接器通过材料耐候性、高频性能及标准兼容性，在严苛场景实现高效信号传输，叶绿色外壳优化设备内部识别度。

四、2-2287908-5常见问题与解决方案

1. 安装稳定性不足

问题：边缘焊接式板载安装缺乏辅助固定结构，振动环境下易导致焊点应力集中，长期可能引发开裂或脱落。

方案：在PCB焊点周围增设机械支撑件（如支架或卡槽），分散外部应力；对于高频振动场景，建议补加固化胶增强焊点抗疲劳性。

2. 接触阻抗异常

问题：0.51mm插针端子的金镀层磨损或污染，可能导致高频信号衰减（工作频段0-6000MHz），尤其通孔焊接偏移时易引发阻抗失配。

方案：严格遵循通孔焊接工艺公差（插针垂直度偏差≤0.1mm）；定期使用非研磨性触点清洁剂维护镀金层，避免氧化层增加接触电阻。

3. 高温环境外壳变形风险

问题：PA GF材质外壳在持续>100℃工况下（接近105℃上限）可能发生蠕变，影响端子对位精度。

方案：高温应用场景更换金属外壳衍生型号；若维持现有设计，需强制散热确保壳体温度≤95℃，并每500工作小时检查外壳形变指数。
