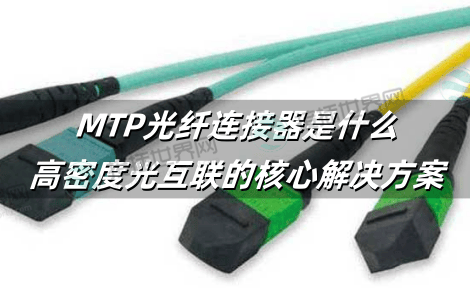

MTP光纤连接器是什么：高密度光互联的核心解决方案

在高速数据中心和云计算环境中，"MTP光纤连接器是什么"已成为网络架构师必须掌握的关键技术概念，MTP光纤连接器作为一种高性能的多光纤推拉式连接系统，专门为解决现代高密度光纤布线与高速数据传输需求而设计，与普通MPO连接器相比，MTP品牌产品在精密性、可维护性和性能稳定性方面都有显著提升，成为400G以太网和并行光学应用的事实标准，了解MTP光纤连接器的工作原理和优势，对于构建下一代网络基础设施至关重要。

一. MTP光纤连接器的定义与起源

MTP光纤连接器是由美国US Conec公司开发和注册的高性能多纤维推拉式(Multi-fiber Push-On)光纤连接器品牌。从本质上讲，MTP连接器是MPO(Multi-fiber Push-On)标准的一种增强型和商业化实现，而非一种完全不同的新标准。

与MPO的关系：所有MTP连接器都符合并超越IEC-61754-7和EIA/TIA-604-5中定义的MPO连接器标准。可以将MPO理解为连接器的通用类型名称(如"SUV")，而MTP则是特定品牌的高性能产品(如"保时捷卡宴")。MTP提供了改进的设计和更好的性能，但保持了与MPO标准的兼容性。

开发背景：随着数据中心对带宽和端口密度需求的爆炸式增长，传统的单芯连接器(如LC、SC)已无法经济高效地满足40G、100G及更高速率的布线需求。MTP光纤连接器应运而生，旨在通过单一接口同时连接多根光纤(通常是12或24芯)，极大提高端口密度和部署效率。

二. MTP连接器的核心结构与工作原理

MTP光纤连接器的设计精密复杂，其卓越性能源于多个创新组件的协同工作：

MT插芯(Ferrule)：这是MTP连接器的核心部件，通常由增强型环氧树脂或陶瓷复合材料制成。与单芯连接器的圆形插芯不同，MT插芯呈矩形，内部包含一排或多排精密微孔(用于固定光纤)，精度达到亚微米级，确保多根光纤同时精准对准。

椭圆导引针(Guide Pins)：这是MTP相对于普通MPO的关键升级之一。MTP连接器采用不锈钢椭圆导引针(而非传统的圆形针)，这种设计提供了更大的接触面积，减少了插拔时的磨损，提高了长期连接的稳定性和重复性。

浮动插芯设计(Floating Ferrule)：MTP连接器的插芯在外壳内具有微小的浮动空间。这一特性允许插芯在连接时自动微调位置，以补偿两侧连接器之间微小的错位，从而确保更均匀的压力分布和更低的插入损耗。

金属针夹(Pin Clamp)：一个专用的金属弹簧夹牢固地固定导引针，防止其在多次插拔后松动或移位，大大增强了机械耐久性。

可拆卸外壳：MTP连接器的外壳可以轻松拆卸，便于现场端接、重新抛光或更换磨损的导引针，而无需更换整个连接器组件，降低了维护成本。

键控系统(Keying System)：连接器上的凸键和凹槽定义了其极性(Pin极性)和方向(A或B键)，确保光纤正确的发送/接收对应关系，避免链路连接错误。

三. MTP连接器的关键性能特点与优势

MTP光纤连接器之所以成为高端应用的首选，源于其一系列卓越的性能特点：

超高密度：一个标准的MTP连接器可以容纳12、24、36甚至72根光纤，在1U空间内可实现高达144芯的连接，空间利用率比LC连接器高出数倍，极大节省了宝贵的机柜空间。

低插入损耗(IL)：得益于精密的椭圆导引针和浮动插芯设计，MTP连接器提供极佳的光学性能。高性能MTP连接器的插入损耗可稳定控制在< 0.35 dB，甚至优于许多单芯连接器。

高回波损耗(RL)：采用UPC(超物理接触)抛光时，回波损耗通常> 50 dB;采用APC(斜面物理接触)抛光时，可> 60 dB，满足最苛刻的高速传输系统要求。

卓越的机械耐久性：其增强型结构设计使得MTP连接器可承受500次以上的反复插拔，而性能没有显著劣化，可靠性远高于普通MPO产品。

便于测试与维护：可拆卸式设计使得单个光纤通道的测试、清洁和维修变得更加简便，无需中断整个链路。

四. MTP连接器的类型与分类

根据不同的应用需求，MTP光纤连接器主要有以下几种分类方式：

按光纤模式分类：

多模MTP：通常使用米色或黑色外壳，芯数多为12或24芯，与OM3/OM4/OM5多模光纤配合，主要用于数据中心短距离互联(< 150米)。

单模MTP：通常使用蓝色或绿色外壳，制造精度要求更高，用于长距离传输和电信网络。

按芯数排列分类：

单排(Single Row)：如MTP-12(一排12芯)、MTP-24(两排12芯，共24芯)。

多排(Multi-Row)：如MTP-36(三排12芯)、MTP-72(六排12芯)，用于极高密度应用。

按极性分类：根据TIA-568标准，确保端到端链路中发送端与接收端的正确对应。

Type A(直通型)：键朝上，键槽朝下，一端的引脚与另一端的插孔对齐。

Type B(翻转型)：键和键槽位置在配对时互换。

Type C(双绞型)：相邻的光纤对是交叉的。

按性别分类：

公头(Male)：带有两个导引针。

母头(Female)：带有两个导引孔。

五. MTP连接器的核心应用场景

MTP光纤连接器的应用几乎涵盖了所有高密度、高速光传输领域：

数据中心结构化布线：是MTP最主要的使用场景。通过预端接的MTP主干光缆(Trunk Cable)和MTP-LC转换模块，可以快速部署和支持40G-SR4、100G-SR4、400G-SR8和800G-SR等以太网标准，构建灵活、可扩展的数据中心网络架构。

并行光学模块互联：QSFP(Quad Small Form-factor Pluggable)、QSFP-DD和OSFP等高速光模块的内部接口实际上就是微型的MTP/MPO接口，用于同时传输4路或8路并行光信号。

高性能计算(HPC)与超级计算机：在需要海量数据交换的HPC集群中，MTP系统提供了所需的极高带宽密度和低延迟连接。

核心网与电信机房：在需要高密度光纤配线的中央机房，MTP配线架可以极大地简化管理，提高可靠性。

预端接光缆系统：工厂预端接的MTP光缆保证了极高的端接质量和性能一致性，大幅减少了现场安装时间和技能要求，降低了总体部署成本。

六. 选型与部署注意事项

在选择和部署MTP光纤连接器时，需重点考虑以下因素：

明确应用需求：根据传输距离和带宽选择多模(OM4/OM5)或单模光纤，根据设备端口确定芯数(12芯或24芯)。

规划极性方案：必须提前规划并统一采用一种极性管理方案(如方法A、B或C)，并确保所有组件(跳线、模块、光缆)的极性匹配，否则链路将无法通信。

重视清洁与测试：MTP连接器的端面清洁比单芯连接器更复杂，需要使用专用的MPO/MTP清洁工具。测试时需使用MPO兼容的测试设备。

考虑未来扩展：在设计时预留足够的冗余，采用模块化设计以便未来向更高速率(如800G)平滑升级。

总而言之，MTP光纤连接器是什么?它远不止于一个简单的多光纤接口，而是代表了一种高密度、高性能、高可靠性的光纤互联系统级解决方案。作为MPO标准的顶级实现，它通过精密的椭圆导引针、浮动插芯和可维护设计，解决了现代超大规模数据中心面临的带宽密度、部署效率和成本控制的核心挑战。随着400G/800G的普及和1.6T以太网的发展，MTP连接器的技术仍在不断演进(如更小的尺寸、更高的芯数)，将继续作为高速光网络物理层的基础，支撑全球数字基础设施的持续发展。正确理解、选择和部署MTP系统，是确保网络未来适应性的关键决策。
