TE 2-2287908-7线到板高频高电压连接器 现货

泰科2-2287908-7是一款单行、单板位的线到板连接器，专为PCB边缘焊接安装设计，用于信号应用。该连接器具有50Ω阻抗，支持最高800V AC工作电压和6GHz频率范围，通孔焊接端接确保可靠性；工作温度范围为-40℃至105℃，适用汽车等SAE/USCAR-17兼容场景。主体采用PA GF材料，端子接触部镀金以提升导电性和耐腐蚀性，PCB固定结构辅以锡电镀增强可焊性。紧凑尺寸（24.5mm×10mm×8.4mm）和蓝灰色壳体优化空间布局，适用于高频信号传输。

一、2-2287908-7中文手册

分类	详情

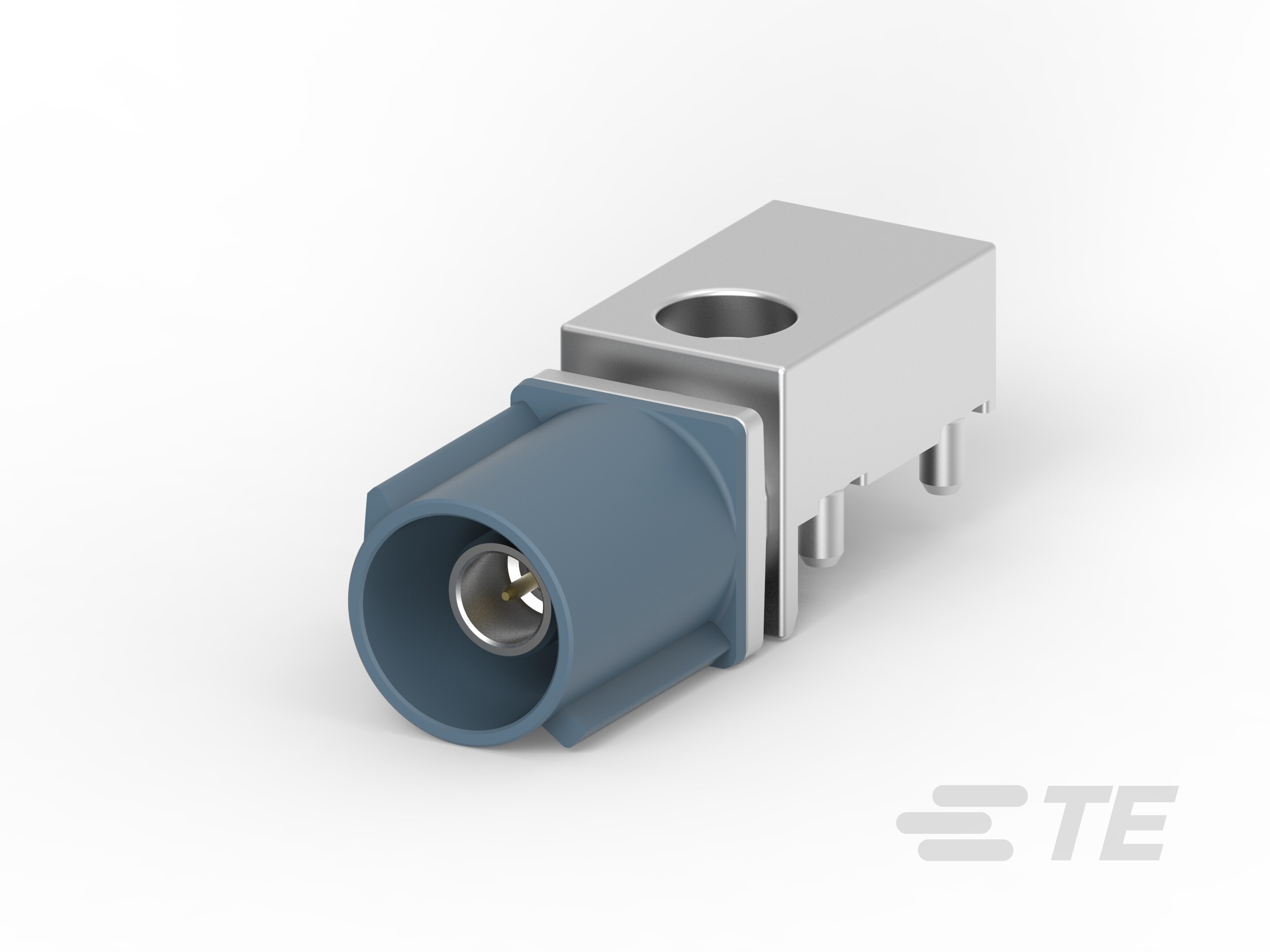

产品图
产品型号	2-2287908-7
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	G
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	蓝灰色
连接器高度	8.4mm[.33in]
产品长度	24.5mm[.965in]
产品宽度	10mm[.394in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	2-2287908-7现货
原厂手册	2-2287908-7数据手册.PDF

二、2-2287908-7配套型号

三、2-2287908-7适用领域

泰科2-2287908-7连接器凭借其稳定的信号传输能力、耐用性及紧凑设计，广泛应用于以下领域：

1. 工业自动化与机械控制：PA GF材料主体(耐温-40℃至105℃)适应工厂高振动及温度波动环境，PCB边缘安装方式支持传感器与设备控制链路的可靠集成，确保恶劣工况下的稳定运行。

2. 汽车电子系统：键控代码G与精准插针对准机制(0.51mm接合直径)防止误插，适用于车载ECU、线束接口等高可靠性需求场景，符合SAE/USCAR-17标准，保障800VAC高压操作下的行车安全。

3. 通信与数据传输设备：50Ω阻抗特性及0-6000MHz工作频率范围支持路由器、基站内部的高速信号传输，单行1位布局简化紧凑空间布线，边缘安装方式增强信号完整性。

4. 仪器仪表与测试设备：金镀层端子接触件确保低电阻信号传输，蓝灰色壳体便于设备内部快速识别，应用于精密测量工具的系统集成，减少信号衰减风险。

5. 高端消费电子产品：PCB通孔焊接固定提供稳固连接，适用于服务器、网络设备等内部线到板对接，平衡结构紧凑性与高频信号兼容性。

该连接器通过键控对准机制、PA GF材料耐用性及高工作频率范围，确保在复杂电子系统中实现长期稳定连接。

四、2-2287908-7常见问题与解决方案

1. PCB安装固定不稳定

问题：采用焊尾通孔焊接方式固定，在振动或机械应力环境下，容易因应力集中导致焊点松动或脱落。

方案：优化焊接工艺确保焊点饱满，增加辅助固定点（如支架或卡扣）减少应力，并定期检查焊点完整性。

2. 密封性缺乏

问题：不具备IP密封设计，在环境湿度超过建议值或污染场景下，可能引入水分或尘埃影响信号传输。

方案：控制使用环境湿度≤80%RH，清洁PCB表面并添加外部密封圈或涂层，优先适用于低风险区域。

3. 端子接触异常

问题：插针端子压接高度公差大（未指定具体值，但需参考±0.2~0.5mm通用标准）或氧化，易导致接触电阻上升、信号失真。

方案：使用专用压接工具维持公差规范，定期清洁端子氧化层（建议金电镀层维护），必要时更换端子避免接触失效。

4. 外壳热变形风险

问题：PA GF材料在接近最高工作温度（105°C）或暴露于腐蚀性物质时，可能软化变形或降低机械强度。

方案：避免高温或酸/碱环境，确保环境温度≤105°C，高温应用中替换为兼容金属外壳型号并例行检查变形迹象。

5. 键控对准偏差

问题：键控代码G未与公端精确匹配，在安装时易发生错位造成连接不稳定或接触不良。

方案：预先校验键控代码及端子排列，使用定位治具辅助对齐，确保插拔操作平缓以维持信号连续性。
