TE 7-2287922-0 缆到板高频50Ω连接器 现货
泰科7-2287922-0是TE Connectivity公司生产的一款缆到板连接器，用于印刷电路板的边缘安装。该连接器为2位设计，端子类型为插针，接触部采用金电镀工艺，确保低接触电阻和50Ω阻抗匹配。额定工作电压为800VAC，工作温度范围宽泛（-40°C至105°C），并支持0-6000MHz的信号频率传输。主体由PA GF材料制成，具有机械强度和UL 94V-1/V-2阻燃性，兼容SAE/USCAR-17行业标准。产品尺寸紧凑（24.5mm长×15.5mm宽×10.45mm高），适用于汽车及工业电子领域的信号电路应用，建议选用原装产品以确保可靠性与安全性。
一、7-2287922-0中文手册
| 分类 | 详情 |
|---|---|

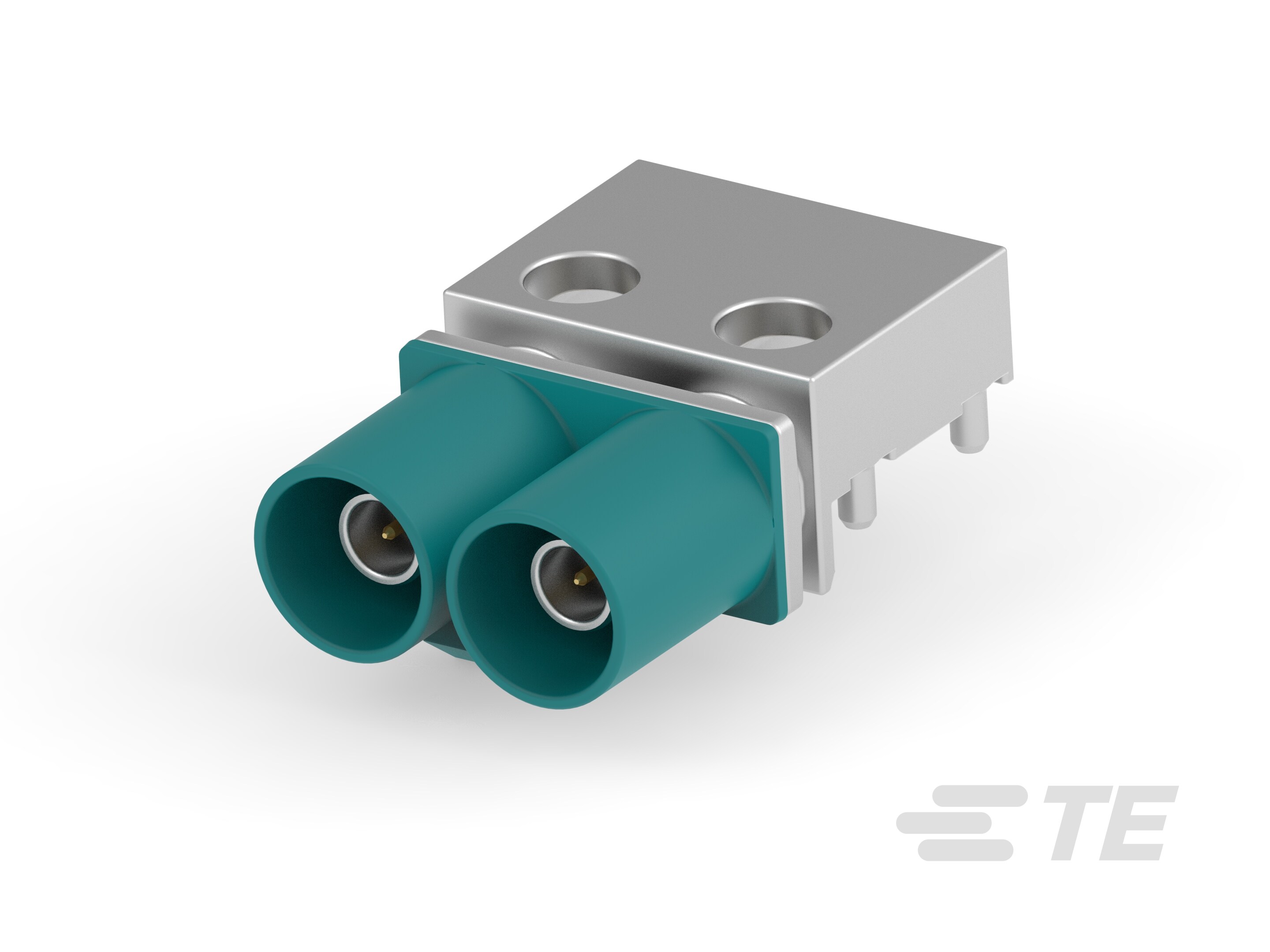

| 产品图 |  |
| 产品型号 | 7-2287922-0 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 缆到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 2 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | Z |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 水蓝色 |
| 中心线（间距） | 8mm[.315in] |
| 连接器高度 | 10.45mm[.411in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 15.5mm[.61in] |
| 工作温度（最大值）(°C) | 65 | 70 | 75 | 80 | 85 | 90 | 100 | 105 |
| 工作温度（最大值）(°F) | 221 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Reel |
| 封装数量 | 230 |
| 电介质材料 | PCT |
| 采购入口 | 7-2287922-0现货 |
| 原厂手册 | 7-2287922-0数据手册.PDF |
二、7-2287922-0配套型号
| 配套型号 | 产品图 |
|---|---|
| 2-2272519-0 | 暂无 |
| 更多配套型号查询 | 7-2287922-0配套型号大全（暂无） |
三、7-2287922-0适用领域
泰科7-2287922-0连接器凭借其高频稳定性、精密结构及耐环境特性，主要服务于以下领域：
1. 通信与射频设备
50Ω阻抗匹配与0-6000MHz宽频带支持，适用于基站、路由器等设备的板级射频信号传输。通孔焊接式PCB安装（板安装方向：边缘）确保高频信号完整性，8mm间距布局平衡抗干扰性与空间效率。
2. 汽车电子控制单元
兼容SAE/USCAR-17标准，金镀层端子（插针直径0.51mm）提供抗氧化性接触，适配车载传感器、控制模块的微电流信号传输（额定电流1A）。键控代码Z设计防止误插，提升行车系统可靠性。
3. 医疗电子仪器
PA GF材质壳体（工作温度：-40℃至105℃）耐受消毒环境，通孔焊接端接确保长期连接稳定性，适用于监护设备、诊断仪器的内部板间低功耗信号交互。
4. 工业测控系统
10.45mm紧凑高度适配机柜空间限制，800VAC耐压能力满足工业设备电涌防护需求，锡镀PCB固定尾强化振动环境下的机械保持力，适用于PLC模块、测试仪表的精准信号采集。
该连接器通过金镀层接触件、宽温域材料及高频优化设计，在微电流信号场景中实现低损耗传输，水蓝色外壳增强设备内部线缆的快速识别性。
四、7-2287922-0常见问题与解决方案
1. 安装松动或脱落
问题：采用边缘式PCB安装和焊尾固定方式，当受到振动或外力冲击时，可能导致连接器脱离或连接不稳定。
方案：添加应力消除附件（如卡扣或绑带）以分散电缆受力，确保焊接点均匀支撑，或结合辅助固定结构增强PCB板安装强度。
2. 密封性不足
问题：非密封设计（UL94V-1/V-2等级仅提供阻燃防护），在潮湿或高污染环境中可能导致湿气侵入，影响信号传输。
方案：控制环境湿度在80%RH以下，定期清洁连接器表面防止积尘，并在必要时使用外部防护套增强抗湿能力。
3. 端子接触不良
问题：1mm插针端子若压接高度超出公差（如超出±0.2~0.5mm）或金镀层氧化，将导致接触电阻升高及信号失真。
方案：采用专用工具确保压接操作符合高度公差，定期清洁端子以去除氧化层，并在频繁使用环境下优先选用备用端子更换。
4. 外壳变形或材料退化
问题：尼龙GF材质外壳在高温超过80°C或接触化学物质时易软化或腐蚀，影响结构完整性。
方案：避免暴露于强酸碱环境，高温应用中选用辅助散热措施或将工作温度控制在105°C以内，定期检查外壳状态并更换受损部件。
5. 键控错位或连接偏差
问题：键控代码Z若未与公端对准，可能导致连接插针偏移或不稳固，在高振动场景下加剧信号中断风险。
方案：安装前验证公母端键控代码匹配性，使用对准辅助工具确保精准接合，并在多连接点场景中加入机械定位引导结构。
