泰科TE 6-2287922-3 2位高频缆到板连接器 现货

泰科6-2287922-3是一款由全球领先供应商TE Connectivity生产的双位（2位）线缆至板连接器，设计用于信号传输应用。其核心特性为50Ω阻抗匹配与高频性能（工作频率范围0-6000MHz），中心端子采用金镀层插针端子（直径0.51mm），确保稳定信号传输。该连接器适用于PCB边缘安装（通孔焊接固定），工作温度范围宽广（-40°C至105°C），满足SAE/USCAR-17标准兼容性要求。主体采用粉绿色玻纤增强尼龙（PA GF）材质，符合UL 94V-1/V-2阻燃等级，物理尺寸为24.5mm长×15.5mm宽×10.45mm高（中心间距8mm），适用于严苛环境下的紧凑型电路板互连。

一、6-2287922-3中文手册

分类	详情

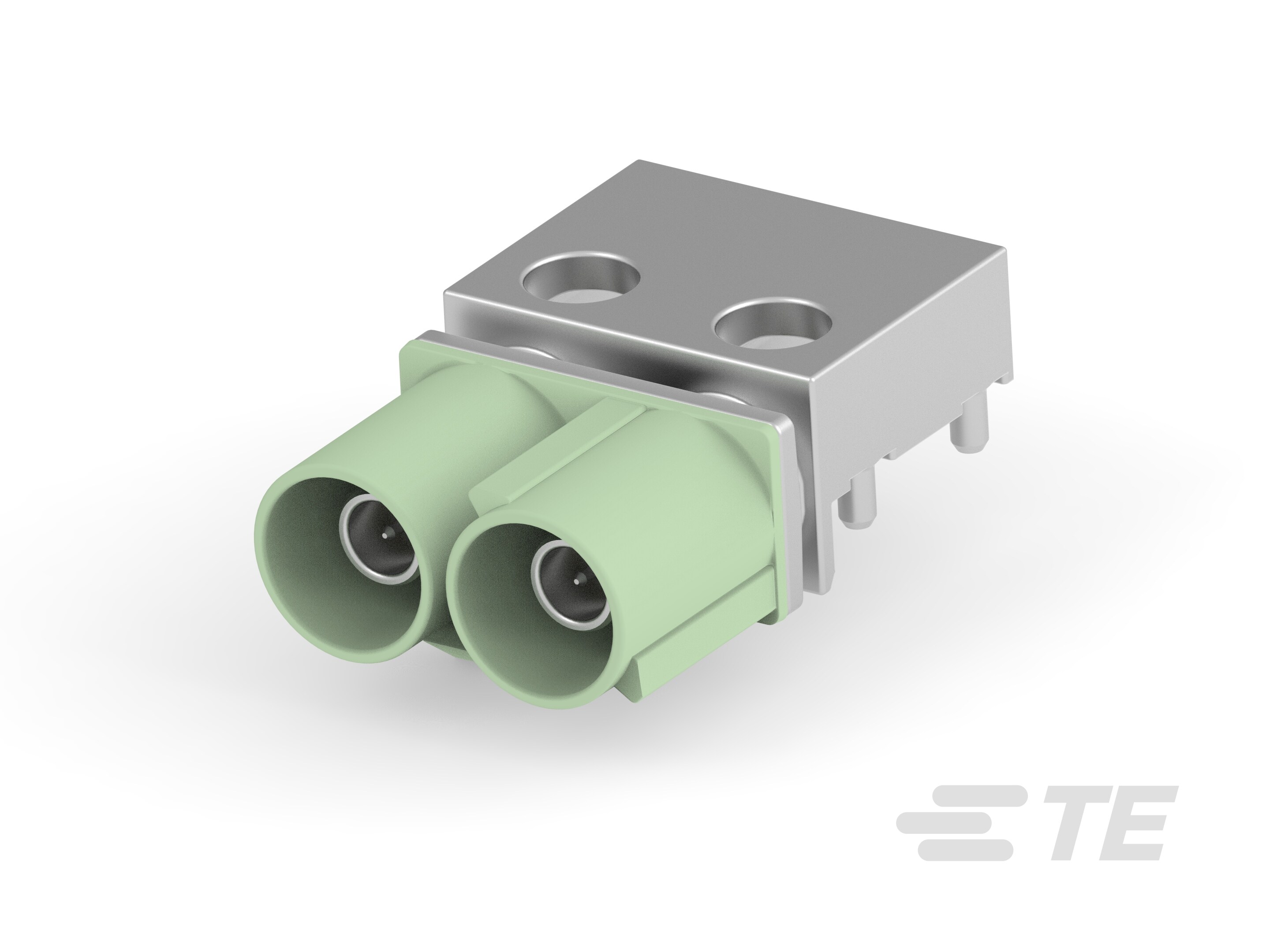

产品图
产品型号	6-2287922-3
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	缆到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	2
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	N
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	粉绿色
中心线（间距）	8mm[.315in]
连接器高度	10.45mm[.411in]
产品长度	24.5mm[.965in]
产品宽度	15.5mm[.61in]
工作温度（最大值）(°C)	65 | 70 | 75 | 80 | 85 | 90 | 100 | 105
工作温度（最大值）(°F)	221
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Reel
封装数量	230
电介质材料	PCT
采购入口	6-2287922-3现货
原厂手册	6-2287922-3数据手册.PDF

二、6-2287922-3配套型号

三、6-2287922-3适用领域

泰科6-2287922-3连接器凭借其高频性能、宽温域适应性及精准设计，广泛应用于以下领域：

1. 工业自动化与机械控制：PA GF主体材料（耐温-40℃至105℃）及UL 94V-1/V-2阻燃等级确保在高温、振动环境中稳定运行，支持传感器信号和控制电路的PCB边缘安装连接，适用于机床、PLC系统等高可靠性设备。

2. 汽车电子系统：兼容SAE/USCAR-17标准，50Ω阻抗和插针端子结构实现精准信号传输，支持车载ECU和线束接口的稳定对接，防止误插和信号干扰，保障行车安全。

3. 通信与射频设备：工作频率范围0-6000MHz满足高频信号需求，金电镀端子（插针直径0.51mm）降低损耗，适用于路由器、基站内部射频模块和数据链路，确保高保真传输。

4. 家用电器与消费电子：板安装方式简化PCB集成，50Ω阻抗匹配家用设备如智能控制板、电源模块的小间距（8mm）布局，提供紧凑、可靠的信号连接支持。

5. 测试仪器与信号处理：宽电压范围（800VAC）和高精度对接支持医疗测试设备或工业仪器的内部布线，避免信号衰减，提高测量准确性和长期稳定性。

该连接器通过高频能力、汽车标准兼容及宽温适应性，在复杂信号传输场景中实现高效可靠连接，粉绿色外壳优化了视觉识别。

四、6-2287922-3常见问题与解决方案

1. 焊点开裂或虚焊

问题：通孔焊接端子受PCB应力变形或热循环冲击时，锡焊界面易疲劳开裂，导致信号间歇中断。

方案：采用阶梯升温曲线焊接（预热≤120℃/s，峰值245±5℃），焊后增加应力释放支架；周期性执行X-ray焊点检测（建议每500次插拔循环检测）。

2. 信号衰减超标

问题：6000MHz高频下因插针直径(Φ0.51mm)公差或镀金层磨损，致特征阻抗偏离50Ω±10%容差。

方案：使用VNA测试插入损耗（需≤0.3dB@3GHz）；更换磨损插针时确保中心导体突出量0.05±0.02mm，并使用PTFE介质填充胶固定。

3. 高温环境下失效

问题：PA GF壳体在持续>105°C工况下发生玻纤析出，导致介电常数波动（PCT材料εr=3.0@1MHz）。

方案：环境温度>90°C时强制风冷（气流≥2m/s）；或更换金属外壳版本（需验证与SAE/USCAR-17标准兼容性）。

4. 机械应力导致的接触故障

问题：边缘安装结构在振动场景中引发端子微动磨损，接触电阻波动>10mΩ。

方案：加装L型铝合金支架（厚度≥1.5mm）分担弯矩；电缆入口处套热缩型应变消除套（收缩比3:1）。
