泰科TE 6-2287922-2 缆到板2位6GHz信号连接器 现货

泰科6-2287922-2是一款缆对板连接器，专用于印刷电路板（PCB）的信号传输应用。它采用通孔焊接方式实现边缘安装，配备2位插针端子，阻抗为50Ω，工作电压达800VAC，适用于0-6000MHz频率范围。主体材料为增强型塑料，端子镀金确保可靠接触，产品尺寸紧凑（长24.5mm，宽15.5mm，高10.45mm），工作温度覆盖-40°C至105°C，符合SAE/USCAR-17标准并提供UL94阻燃认证，适用于严苛环境中的信号电路需求。

一、6-2287922-2中文手册

分类	详情

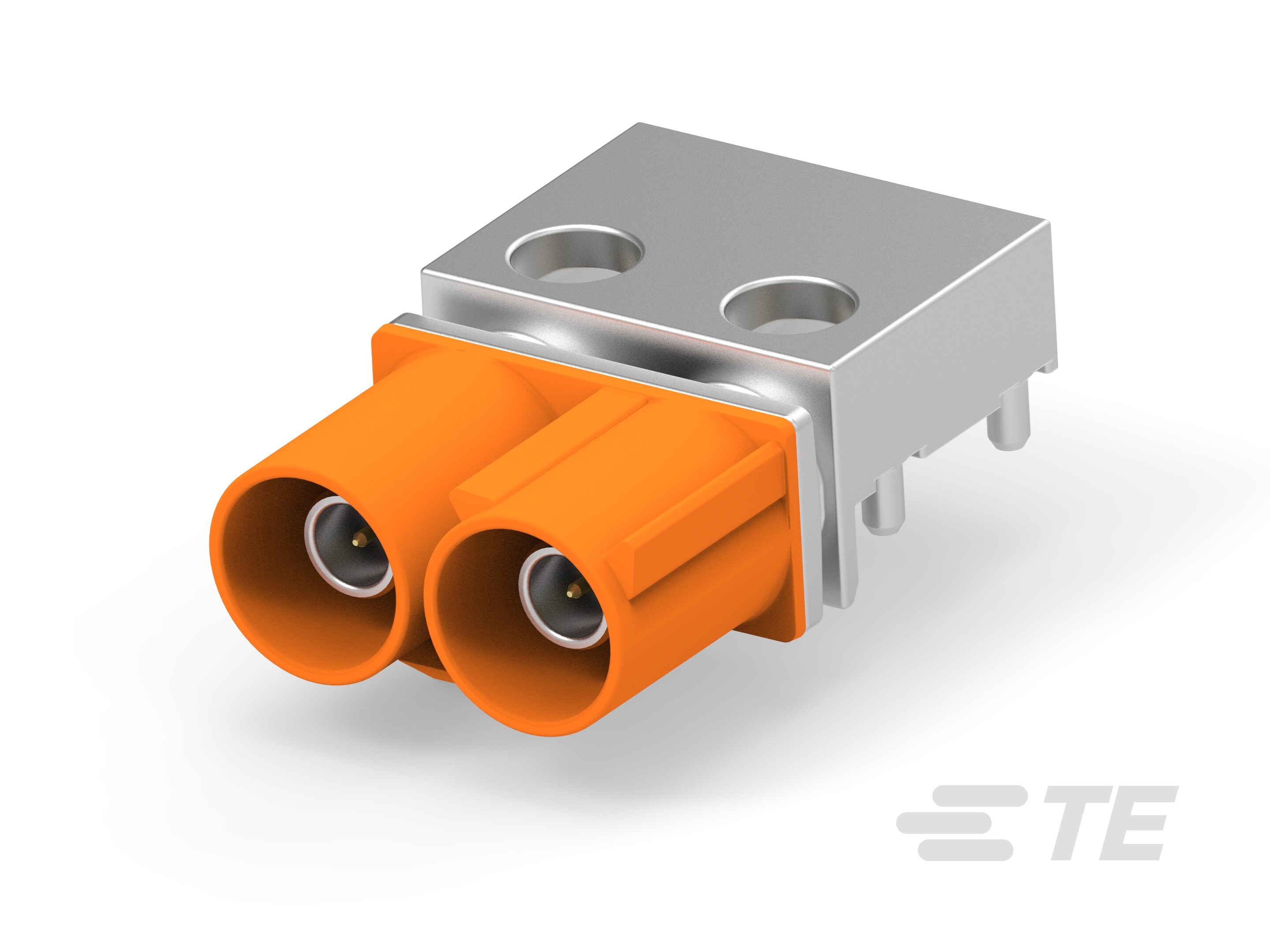

产品图
产品型号	6-2287922-2
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	缆到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	2
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	M
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	粉橙色
中心线（间距）	8mm[.315in]
连接器高度	10.45mm[.411in]
产品长度	24.5mm[.965in]
产品宽度	15.5mm[.61in]
工作温度（最大值）(°C)	65 | 70 | 75 | 80 | 85 | 90 | 100 | 105
工作温度（最大值）(°F)	221
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Reel
封装数量	230
电介质材料	PCT
采购入口	6-2287922-2现货
原厂手册	6-2287922-2数据手册.PDF

二、6-2287922-2配套型号

三、6-2287922-2适用领域

泰科6-2287922-2连接器凭借其高工作电压、宽温范围及可靠信号传输能力，广泛应用于以下领域：

1. 工业自动化与控制设备：PA GF材质主体（耐温-40°C至105°C）结合8mm中心线间距设计，适应印刷电路板边缘安装，支持高振动环境下的传感器信号稳定传输，如工厂机床和生产线控制模块。

2. 汽车电子组件：兼容SAE/USCAR-17标准，通孔焊接端子的金电镀处理确保低电阻和防腐蚀，适用于车载ECU单元和线束接口，实现安全稳定的线缆与电路板对接。

3. 家用电器系统：紧凑尺寸（24.5mm × 15.5mm）和双位单行布局适配电器内部紧凑布线，工作电压800VAC支持电源控制板信号连接，如智能家电的电路模块。

4. 通信与数据传输设备：带宽0-6000MHz的信号电路应用能力，插针型端子设计提供精准对接，满足路由器、交换机等设备的板级互联需求，降低电磁干扰风险。

5. 通用电子设备：工作温度-40°C至105°C覆盖多变环境，绝缘材质结合UL 94V-1/V-2阻燃等级，适用于消费电子产品、仪器仪表的内部信号线路保护。

该连接器通过PCB前端安装固定、金电镀端子及宽温适应性，确保在长期运行中维持高效信号完整性，粉橙色外壳便于设备维护时快速识别。

四、6-2287922-2常见问题与解决方案

1. 安装松动或脱落

问题：板安装类型（边缘方向）在焊尾固定下，易受机械振动或外力作用导致连接器移位或松脱。

方案：优化焊接工艺确保焊点强度，添加应力消除附件如固定卡扣或支撑支架分散载荷，避免悬挂应用。

2. 端子接触不良

问题：插针端子（直径0.51mm，金电镀）因压接高度偏差（超出公差±0.2~0.5mm）或氧化引发接触电阻增加。

方案：依据产品参数严格操作压接工序，使用精密工具清洁端子表面氧化层，并定期检测端子完整性。

3. 外壳变形或劣化

问题：PA GF主体材料在高温环境（接近105°C上限）或化学暴露下易软化变形或降低机械强度。

方案：控制工作温度在额定范围（-40 – 105°C），避开强腐蚀介质；在高温场景增加散热措施，例行检查外壳结构。

4. 键控错位或对准偏差

问题：键控代码M未与公端完全匹配（如端子排列不符），造成连接失效或电气不稳。

方案：安装前核验证键控代码和端子顺序，采用对准夹具辅助定位，确保一次精准对接。

5. 信号干扰或衰减

问题：无屏蔽设计（工作频率0–6000MHz）在电磁干扰环境下易引发信号失真或数据丢失。

方案：优化PCB布局减少噪声耦合，在外部添加简易屏蔽罩或滤波器提升信号完整性。
