泰科TE 6-2287922-1缆到板2位8mm间距连接器 现货
泰科6-2287922-1是一款单排2位射频连接器，专为缆到板信号传输设计。其核心特性包括50Ω阻抗和支持高达6GHz的工作频率，确保高频信号完整传输。该连接器采用通孔焊接方式边缘安装于PCB，壳体为胭脂红色玻璃纤维增强尼龙（PA GF）。端子和中心接触件均电镀金（Au）以保障接触可靠性，同时支持宽工作温度范围（-40°C至+105°C），符合UL 94V-1/V-2阻燃及SAE/USCAR-17兼容标准。紧凑尺寸（中心距8mm，高度10.45mm）适用于空间受限的精密电子设备应用。
一、6-2287922-1中文手册
| 分类 | 详情 |
|---|---|

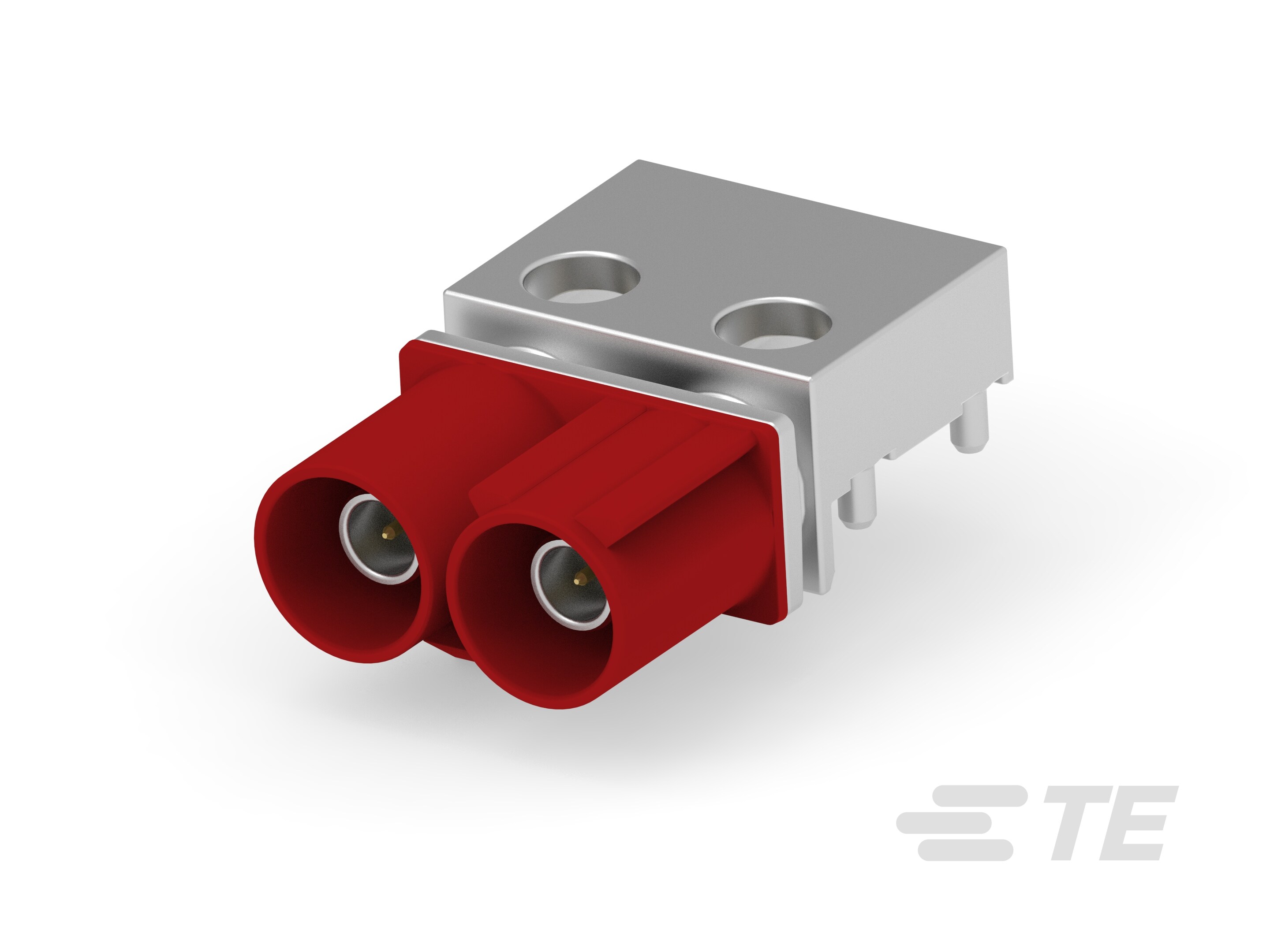

| 产品图 |  |
| 产品型号 | 6-2287922-1 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 缆到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 2 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | L |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 胭脂红 |
| 中心线（间距） | 8mm[.315in] |
| 连接器高度 | 10.45mm[.411in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 15.5mm[.61in] |
| 工作温度（最大值）(°C) | 65 | 70 | 75 | 80 | 85 | 90 | 100 | 105 |
| 工作温度（最大值）(°F) | 221 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Reel |
| 封装数量 | 230 |
| 电介质材料 | PCT |
| 采购入口 | 6-2287922-1现货 |
| 原厂手册 | 6-2287922-1数据手册.PDF |
二、6-2287922-1配套型号
| 配套型号 | 产品图 |
|---|---|
| 1-2272519-1 | 暂无 |
| 更多配套型号查询 | 6-2287922-1配套型号大全（暂无） |
三、6-2287922-1适用领域
泰科6-2287922-1连接器凭借其高频信号处理能力、宽温稳定性及高可靠性，广泛应用于以下领域：
1. 工业自动化与电子控制系统：PA GF基体材料(耐温-40℃至105℃)及UL 94V-1/V-2阻燃设计适应工厂传感器接口、控制面板等场景，50Ω阻抗支持精确信号传输，PCB边缘安装机制确保电路板稳定连接。
2. 汽车电子模块与线束系统：键控代码L与精准端子对准机制(插针对接直径0.51mm)防止误插，符合SAE/USCAR-17标准，适用于ECU接线、车载信号链路等环节，确保高振动环境下的电气性能一致性。
3. 高频通信与射频设备：工作频率0–6000MHz及金镀端子接触点保障信号完整性，适配5G基站、微波传输模块等高频应用，通孔焊接PCB固定方式强化抗干扰能力。
4. 电子消费设备与一般信号处理：2位单行布局(8mm间距)简化紧凑空间布线，宽温范围支持路由器、家用电器内部信号连接，胭脂红壳体便于模块化设计中的快速识别。
该连接器通过键控对准、PCB安装固定及高频阻抗匹配，确保在严苛环境下实现长期稳定连接，PA GF材料进一步增强耐候性与机械强度。
四、6-2287922-1常见问题与解决方案
泰科6-2287922-1 连接器常见问题及解决方案
1. 焊接端接可靠性下降
问题： 通孔焊接端子在高温或振动环境下易发生焊点疲劳断裂，导致信号中断。
方案： 严格遵循回流焊温度曲线（峰值温度≤260℃），焊后增加应力消除胶固定线缆，并避免 PCB 安装边缘承受机械应力。
2. 端子接触电阻异常
问题： 直径 0.51mm 镀金插针因氧化或压接高度超差（公差±0.2mm），造成接触阻抗升高。
方案： 使用专用压接工具确保压接高度，定期清洁端子接触面；高湿度环境（＞80%RH）建议增加防氧化涂层。
3. 高温工况外壳性能衰减
问题： PA GF（尼龙玻纤）外壳在接近温度上限（105°C）时易软化变形，影响端子对位精度。
方案： 工作温度严格控制在 -40°C 至 90°C 区间（低于极限值 105°C），高温应用需强制风冷散热。
4. 键控代码误接
问题： Key Code L 未与公端匹配，或 8mm 间距端子错位插接，引发短路风险。
方案： 安装前双人核验键控代码标识，使用导向柱辅助工具确保端子精准对合。
5. 高频信号完整性劣化
问题： 非屏蔽设计在 0-6GHz 工作频段易受电磁干扰，阻抗突变（标称 50Ω）导致信号反射。
方案： 布线时保持差分对等长（公差±0.1mm），线缆屏蔽层接地线距离接口≤5mm。
