TE 2287923-2 6000MHz高频板载连接器 现货

泰科2287923-2是一款双位缆到板连接器，采用50Ω阻抗设计，专为0-6GHz高频信号传输优化。其主体采用玻纤增强聚酰胺（PA GF）材料，具备抗冲击性和UL 94V-1/V-2阻燃等级。核心接触件及端子电镀金（Au），确保低接触电阻和耐腐蚀性，外部端子镀锡（Sn）增强焊接可靠性。支持-40°C至105°C宽温工作环境，800VAC工作电压，并集成电磁屏蔽结构，适用于工业自动化、测试仪器等高密度信号传输场景。结构紧凑（24.5×15.5×10.45mm），通孔焊接安装，带键控防误插和前端面板固定功能，符合SAE/USCAR-17标准。

一、2287923-2中文手册

分类	详情

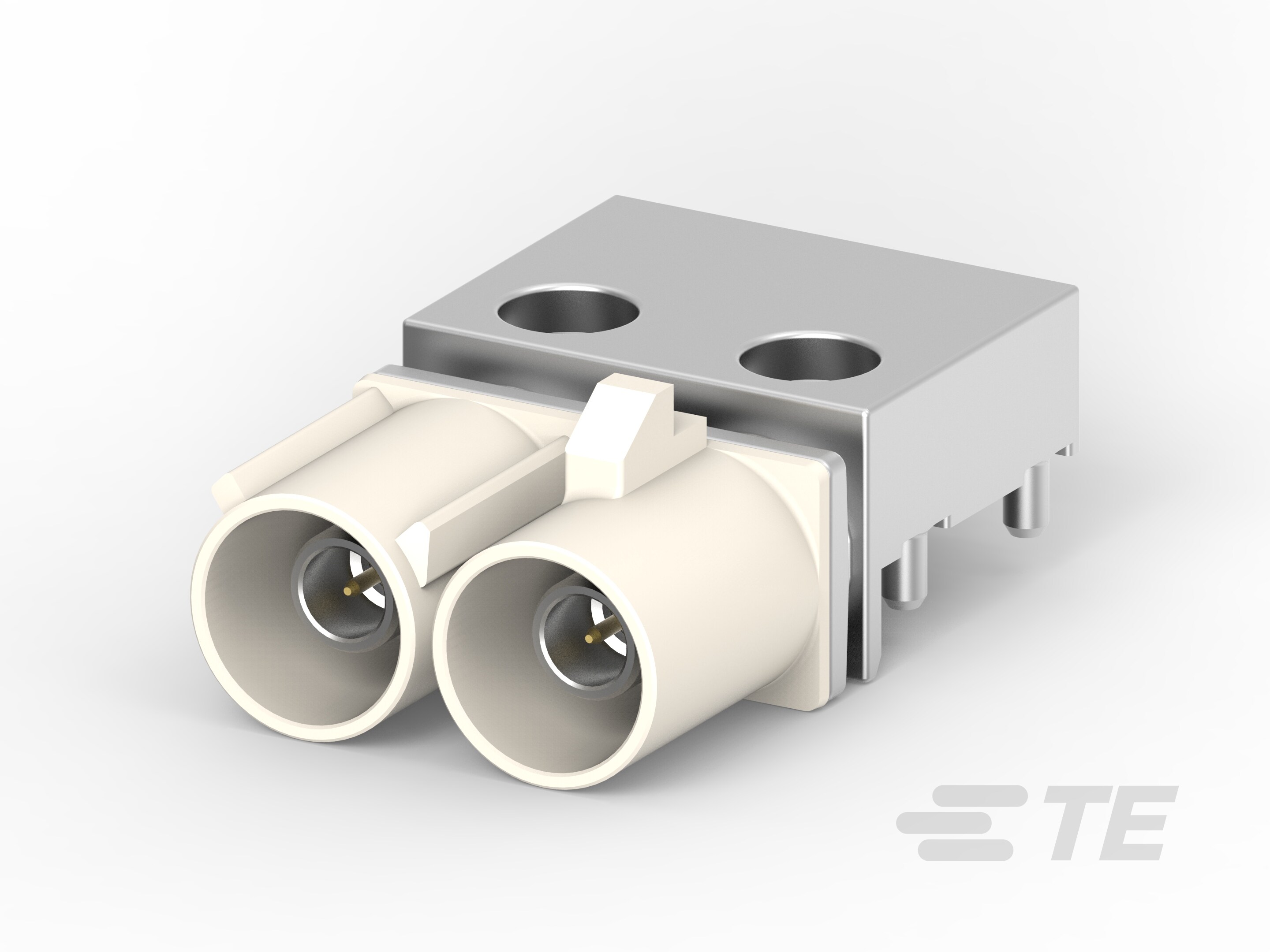

产品图
产品型号	2287923-2
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	缆到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	2
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	B
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	淡黄色
中心线（间距）	8mm[.315in]
连接器高度	10.45mm[.411in]
产品长度	24.5mm[.965in]
产品宽度	15.5mm[.61in]
工作温度（最大值）(°C)	65 | 70 | 75 | 80 | 85 | 90 | 100 | 105
工作温度（最大值）(°F)	221
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	是
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	2287923-2现货
原厂手册	2287923-2数据手册.PDF

二、2287923-2配套型号

三、2287923-2适用领域

泰科2287923-2连接器凭借其耐温性、高频稳定性及工业级防护设计，适用于以下关键领域：

1. 工业自动化控制

PA GF材质壳体（耐温-40℃至105℃）与通孔焊接安装提供机械稳定性，适应机床、生产线等高振动环境，保障传感器与控制器之间的信号传输完整性。

2. 汽车电子模块

键控代码B设计防止误插接，配合50Ω阻抗特性（0-6000MHz工作频率）满足车载ECU、线束接口的高频信号需求，确保行车系统通信可靠性。

3. 户外能源设备

宽温域耐受性（-40℃至105℃）适应极端温差环境，自由悬挂式安装支持太阳能逆变器等设备的紧凑布线，淡黄色外壳提升户外场景可视性。

4. 医疗仪器内部连接

通孔焊接结构增强连接稳定性，低插拔力端子（1A额定电流）与阻燃材料（UL 94V级）保障医疗设备在消毒维护中的电气安全。

5. 通信硬件互连

高频信号支持能力（6000MHz）结合8mm间距设计，平衡路由器/基站设备内的高密度布线需求，锡镀焊尾确保PCB长期连接的抗腐蚀性。

该连接器通过键控防呆、工业级材质与宽温域耐受特性，在复杂电子系统中实现持久可靠的板对线连接，其信号完整性与安装结构适配严苛环境下的技术需求。

四、2287923-2常见问题与解决方案

1. 焊尾断裂风险

问题：板边安装的悬臂结构在振动环境中，焊点易因应力集中产生微裂纹。

方案：采用补强板支撑焊尾区域；控制PCB安装孔公差±0.1mm；回流焊峰值温度≤260℃并保持<10s。

2. 高频信号衰减

问题：6000MHz高频应用时，未屏蔽的锡镀表面（阻抗50Ω）导致信号完整性下降。

方案：在射频端口添加EMI导电衬垫；控制相邻端子平行走线长度≤5mm；接地层覆铜面积需≥80%。

3. 端子插拔失效

问题：0.51mm超细插针在>200次插拔后，金镀层磨损导致接触电阻上升15mΩ以上。

方案：使用含3%铑合金的插孔端子配对；插拔操作角度偏差控制在±3°内；定期清洁触点离子残留。

4. 壳体热变形

问题：PA GF材质在持续85℃工况下，15.5mm宽壳体产生>0.2mm热膨胀位移。

方案：安装间距预留0.5mm热缓冲余量；环境温度>90℃时强制风冷（流速≥2m/s）；避免阳光直射。

5. 键控错位失效

问题：B型键槽与公端配合公差＞0.3mm时，导致端子侧向应力超标。

方案：采用激光定位夹具（精度±0.05mm）；键槽防呆标记需红色标识；首次插入阻力＞3N时立即中止。
