泰科TE 2287923-8缆对板高频800V屏蔽连接器现货
泰科2287923-8是一款高频缆到板连接器，专为高可靠性信号传输设计。该连接器采用双位单排布局，中心间距8mm，阻抗50Ω，支持高达6GHz的工作频率。其关键特性包括：紫色PA GF阻燃壳体（符合UL 94V-1/V-2标准）、金镀层插针端子（接合直径0.51mm）及锡镀外部端子，确保稳定的电气性能。适用于通孔焊接的板边缘安装，工作温度范围-40°C至+105°C，满足SAE/USCAR-17汽车级标准。其屏蔽结构和800VAC耐压能力使其适用于严苛环境下的射频信号电路连接，产品尺寸为24.5×15.5×10.45mm。
一、2287923-8中文手册
| 分类 | 详情 |
|---|---|

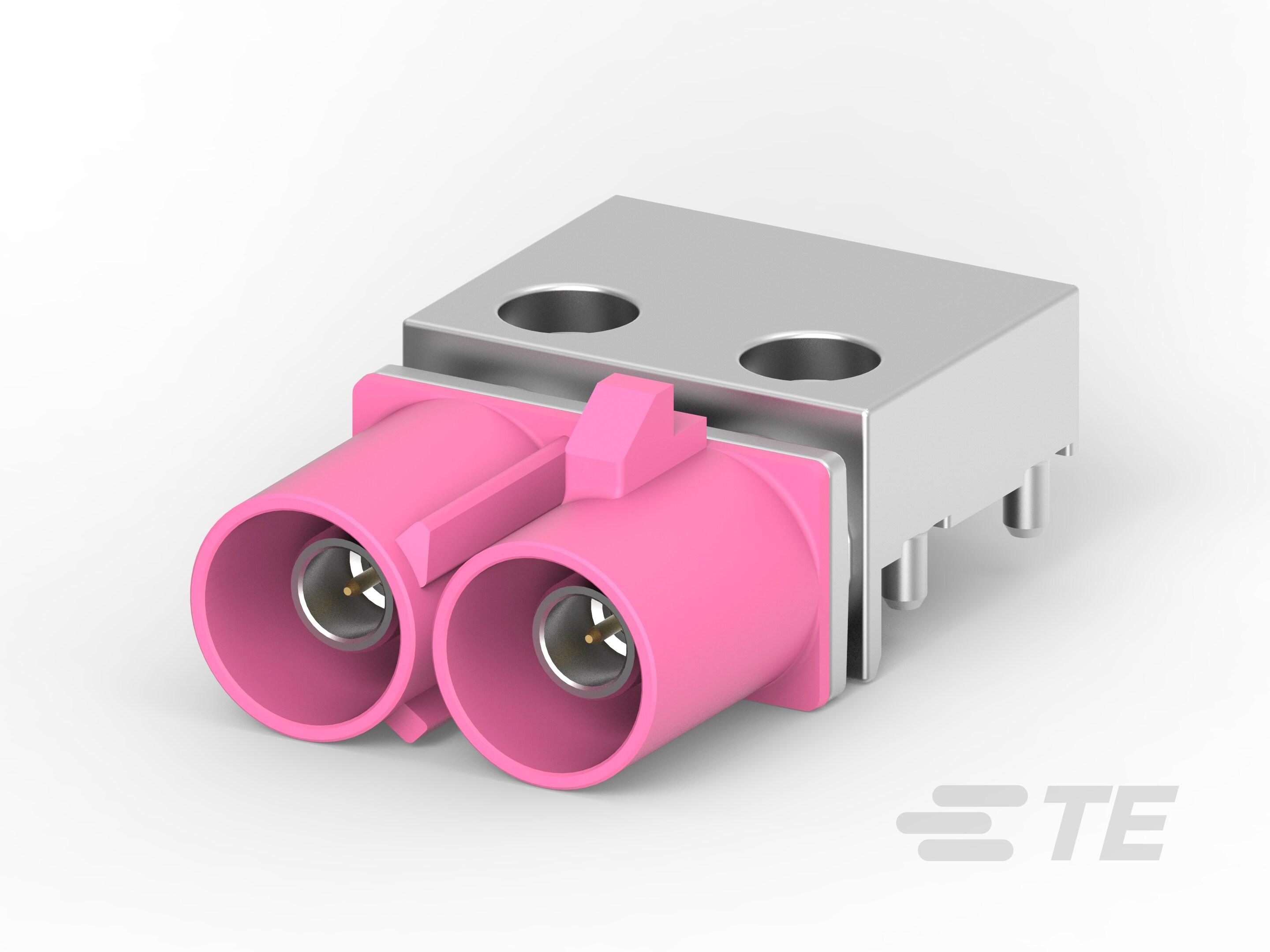

| 产品图 |  |
| 产品型号 | 2287923-8 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 缆到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 2 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | H |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 紫色 |
| 中心线（间距） | 8mm[.315in] |
| 连接器高度 | 10.45mm[.411in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 15.5mm[.61in] |
| 工作温度（最大值）(°C) | 65 | 70 | 75 | 80 | 85 | 90 | 100 | 105 |
| 工作温度（最大值）(°F) | 221 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 是 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Tray |
| 电介质材料 | PCT |
| 采购入口 | 2287923-8现货 |
| 原厂手册 | 2287923-8数据手册.PDF |
二、2287923-8配套型号
| 配套型号 | 产品图 |
|---|---|
| 2272519-8 | 暂无 |
| 更多配套型号查询 | 2287923-8配套型号大全（暂无） |
三、2287923-8适用领域
泰科2287923-8连接器凭借其高频性能、信号完整性及坚固设计，广泛应用于以下领域：
1. 通信设备与高速数据传输：阻抗50Ω与工作频率0-6000MHz的特性，配合金电镀端子，确保最小化信号衰减和干扰，支持基站、路由器等设备的射频信号稳定传输，位数为2的紧凑布局适配高速数据链路。
2. 计算机与网络硬件：板安装设计及通孔焊接端接方式（PCB保持特性电镀为锡），适用于服务器、交换机等内部PCB板边缘的线缆连接，高插拔耐久性与工作电压800VAC支持长期稳定运行。
3. 工业控制与自动化系统：PA GF材质（工作温度范围-40°C至105°C）及UL 94V-1/V-2阻燃等级耐受工业环境振动与温度波动，键控代码H防止误插，用于传感器电路与仪器接口。
4. 汽车电子模块：兼容SAE/USCAR-17标准，插针端子与前端安装方式适配车载ECU或信息娱乐系统，紫色外壳增强辨识度，确保在有限空间内实现可靠信号连接。
5. 医疗仪器与精密设备：低电流信号传输特性（额定电流1A）配合宽温范围（-40°C至105°C），支持监护仪或诊断设备内部稳定接线，屏蔽设计抵御外部干扰风险。
该连接器通过键控对准机制、高频耐受能力及强韧结构，保障在高速率场景下实现持久稳定的信号互联，紫色壳体提升系统集成中的视觉识别效率。
四、2287923-8常见问题与解决方案
1. 安装松动或脱落
问题：边缘安装方式仅依赖焊接固定，在振动或外部机械应力作用下易松动，导致连接中断或物理损伤。
方案：增加应力消除装置如卡扣或金属支架，加强PCB端接区域支撑，确保电缆均匀受力，并采用冗余焊接点提升固定强度。
2. 密封性不足
问题：非密封设计易受环境湿度或污染物侵入，引发内部电路腐蚀或短路，尤其在潮湿或尘埃环境下风险更高。
方案：定期清洁连接器接口，应用外部防水胶或硅胶密封环辅助防护，并控制安装环境湿度≤80%RH以降低渗漏风险。
3. 端子接触不良
问题：插针式端子因压接公差偏差（±0.2–0.5mm）或氧化问题，导致接触电阻升高、信号传输不稳定。
方案：严格遵循压接工艺规范，使用专用清洁工具去除端子氧化层，必要时更换为金质（Au）电镀端子以增强导电性和耐腐蚀性。
4. 外壳变形或腐蚀
问题：PA GF材料在超过100°C高温或暴露于酸碱环境时易软化和变形，影响结构完整性及绝缘性能。
方案：避免安装在强化学腐蚀区域，高温应用时选用金属外壳替代型号，并定期检查外壳状态以预防早期失效。
5. 键控错位或对准偏差
问题：键控代码H未精确匹配公端位置时，造成端子排列偏差和连接不稳定，易在组装阶段发生。
方案：安装前严格核对键控代码及端子序列，利用对准工装辅助定位，确保机械和电气接口的精准对接。
