TE 6-2287923-0 缆到板2位50Ω高频信号连接器 现货

泰科6-2287923-0是一款TE Connectivity生产的缆到板连接器，专为印刷电路板边缘安装设计。该器件具备2位插针端子，阻抗50Ω，工作电压800VAC，频率范围0-6000MHz，支持信号应用。其主体采用PA GF材料，端子和中心接触件电镀金以提高导电性，外部端子电镀锡，确保低损耗和可靠性。工作温度范围为-40°C至105°C，带有屏蔽层，符合UL 94V-1/2阻燃标准及SAE/USCAR-17兼容要求，结构紧凑耐用，适用于工业、汽车和通讯设备的信号连接场景。

一、6-2287923-0中文手册

分类	详情

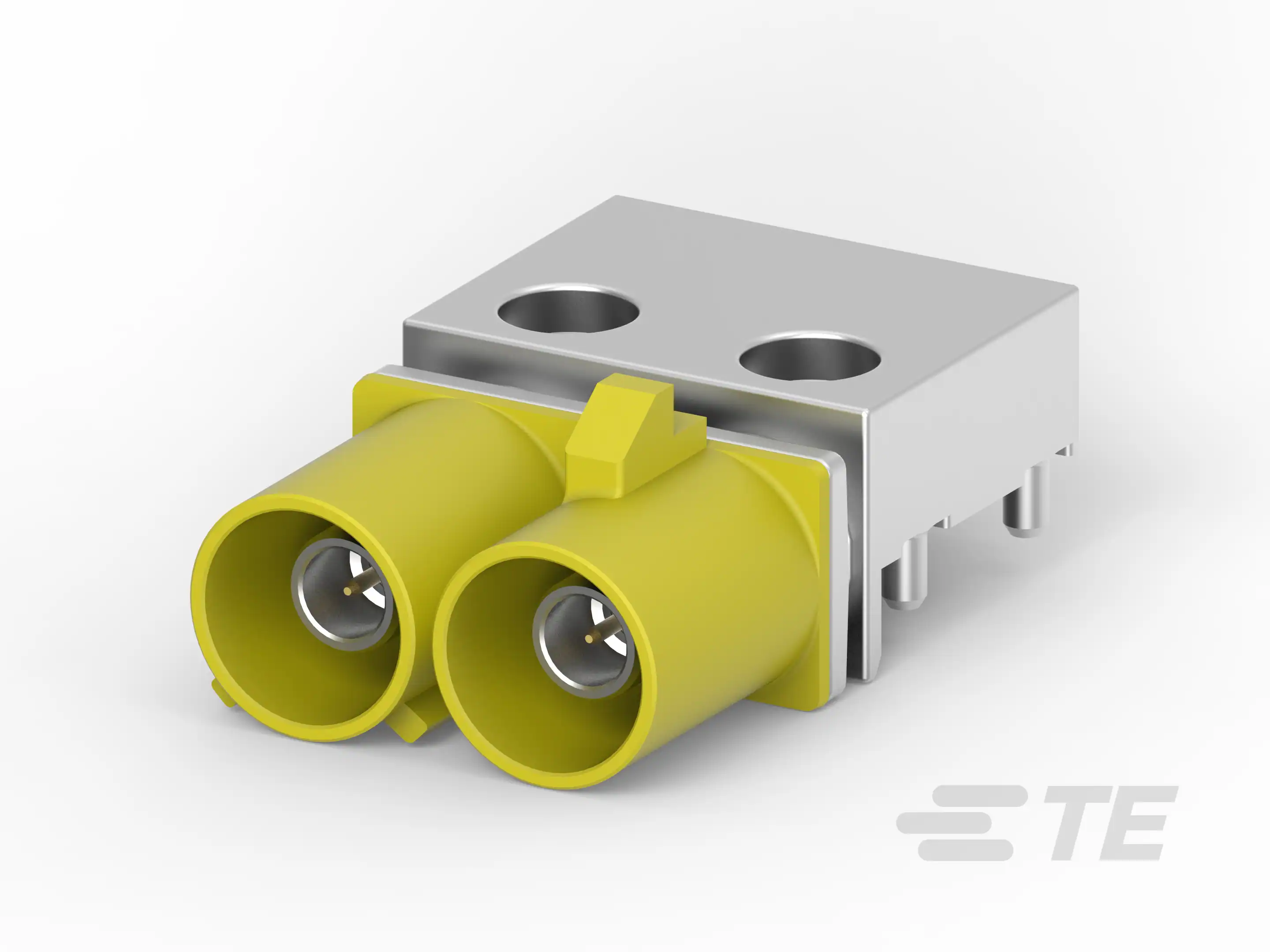

产品图
产品型号	6-2287923-0
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	缆到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	2
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	K
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	咖喱色
中心线（间距）	8mm[.315in]
连接器高度	10.45mm[.411in]
产品长度	24.5mm[.965in]
产品宽度	15.5mm[.61in]
工作温度（最大值）(°C)	65 | 70 | 75 | 80 | 85 | 90 | 100 | 105
工作温度（最大值）(°F)	221
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	是
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Reel
封装数量	260
电介质材料	PCT
采购入口	6-2287923-0现货
原厂手册	6-2287923-0数据手册.PDF

二、6-2287923-0配套型号

三、6-2287923-0适用领域

1. 通信设备高频信号传输

支持6GHz高频信号与50Ω阻抗匹配特性，确保基站设备、网络路由器等通信硬件的射频信号完整性。屏蔽设计结合8mm中心线间距有效抑制电磁干扰，满足5G基础设施和微波传输设备的稳定连接需求。

2. 工业控制系统PCB集成

通孔焊接端接与边缘安装结构增强PCB机械稳定性，适用于PLC控制器、伺服驱动器等工业设备主板。PA GF阻燃外壳（UL94V-1/V-2认证）耐受-40℃至105℃极端温差，保障冶金、注塑产线等高热环境长期运行。

3. 汽车电子控制单元

键控代码K防误插机制提升车载ECU、传感器接口的装配可靠性。锡镀焊尾端子抵抗车辆振动冲击，配合221℉耐温上限适应发动机舱线束布局，满足SAE/USCAR-17汽车电子标准。

4. 新能源电力监控系统

咖喱色壳体便于光伏逆变器、电池管理系统（BMS）的快速检修识别。1.2mm对接宽度的金接触端子实现微电流精准传输，支撑太阳能阵列监测与储能设备电压信号采集。

5. 医疗诊断设备内部布线

板对线可维修结构简化监护仪、影像设备的线缆更换流程。宽温域适应性（-40–105℃）兼容高温灭菌周期，无铅电镀材料规避生物环境污染风险。

该连接器通过高频优化布局、多重防护材料及防误插键控设计，在严苛工况下保障信号传输精度。咖喱色壳体进一步强化工业场景的设备组件可维护性，其通孔固定结构显著提升振动环境中的PCB连接耐久度。
