泰科6-2287923-1是一款电缆到电路板的混合型连接器，专用于印刷电路板的边缘安装，采用通孔焊接固位。该器件拥有2个插针端子位置，中心距8毫米，整体尺寸24.5×15.5×10.45毫米，主体材质为PA GF玻璃纤维增强聚酰胺，确保机械强度和耐用性。电气特性包括800伏交流工作电压、1安培最大电流、50Ω阻抗，支持0至6000兆赫频率范围的信号传输，具备屏蔽设计以优化信号完整性。接触件内部镀金、外部镀锡，端子直径0.51毫米，结合0.315英寸中心线间距实现可靠连接。工作温度为-40℃至105℃，通过UL 94V-1或V-2阻燃认证，符合SAE/USCAR-17标准，适用于工业设备信号处理等应用。
一、6-2287923-1中文手册
| 分类 | 详情 |
|---|---|

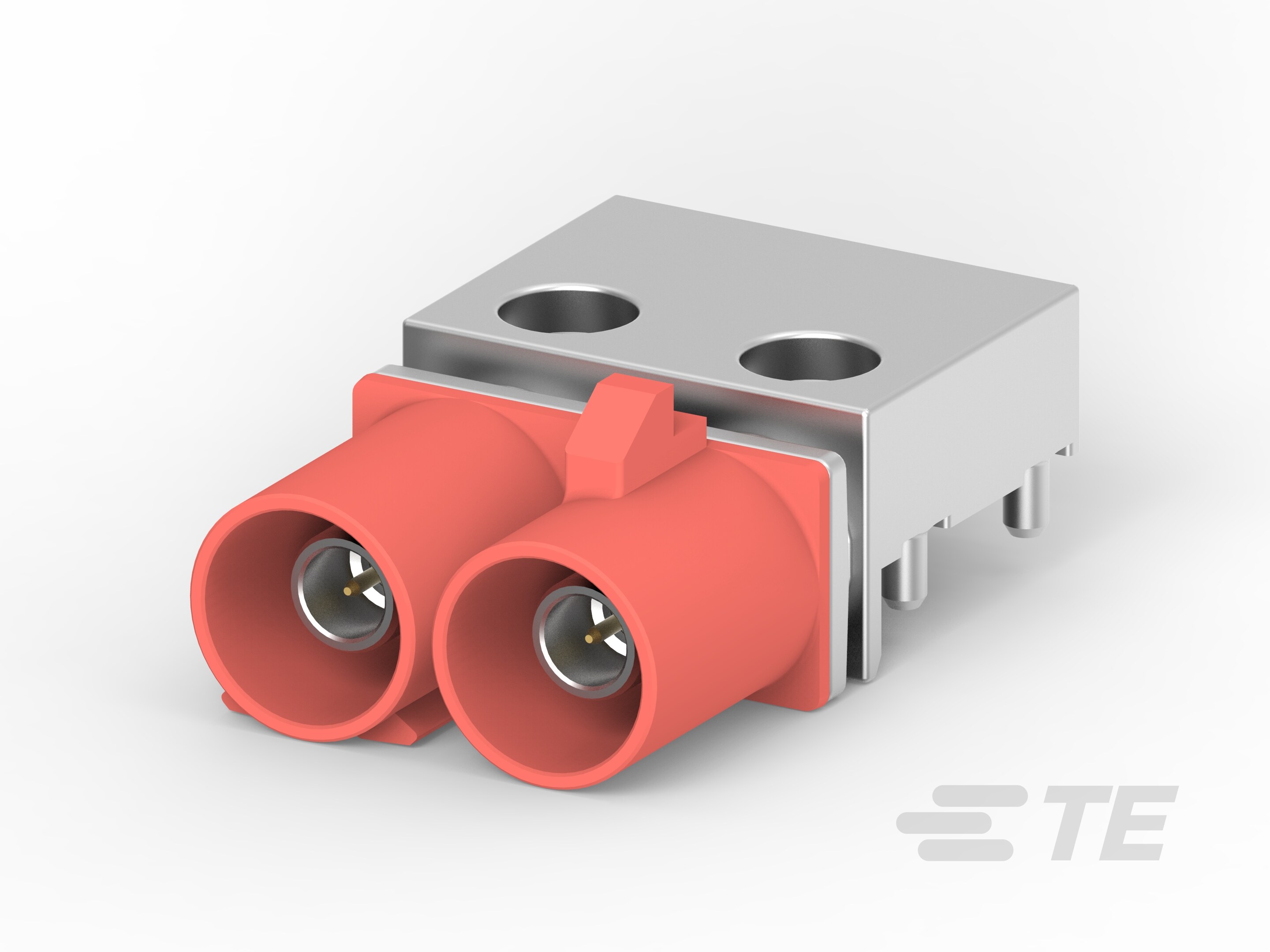

| 产品图 |  |
| 产品型号 | 6-2287923-1 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 缆到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 2 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | L |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 胭脂红 |
| 中心线（间距） | 8mm[.315in] |
| 连接器高度 | 10.45mm[.411in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 15.5mm[.61in] |
| 工作温度（最大值）(°C) | 65 | 70 | 75 | 80 | 85 | 90 | 100 | 105 |
| 工作温度（最大值）(°F) | 221 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 是 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Reel |
| 封装数量 | 260 |
| 电介质材料 | PCT |
| 采购入口 | 6-2287923-1现货 |
| 原厂手册 | 6-2287923-1数据手册.PDF |
二、6-2287923-1配套型号
| 配套型号 | 产品图 |
|---|---|
| 1-2272519-1 | 暂无 |
| 更多配套型号查询 | 6-2287923-1配套型号大全（暂无） |
三、6-2287923-1适用领域
泰科6-2287923-1连接器凭借其信号完整性、机械稳固性及宽温耐受能力，广泛应用于需要精密信号传输的严苛环境场景：
1. 工业自动化与设备控制：PA GF主体材料（耐温-40°C至105°C）结合边缘PCB安装设计，适应高温、高振动环境，为传感器和PLC系统提供稳定缆到板连接，8mm中心线间距平衡空间效率与信号隔离。
2. 汽车电子系统：键控代码L设计防止端子误插，符合SAE/USCAR-17标准，适用于车载ECU模块和线束接口，保障信号传输可靠性及行车安全，屏蔽结构增强抗干扰能力。
3. 通信与数据传输设备：50Ω阻抗支持0-6000MHz工作频率，镀金端子确保高频信号完整性，屏蔽特性适配路由器、基站等内部线到板连接，减少电磁干扰风险。
4. 医疗仪器内部布线：宽温耐受范围（-40°C至105°C）及可焊接通孔设计简化消毒兼容性，1A电流信号传输支持低压医疗设备，胭脂红壳体提升设备维护识别效率。
5. 消费电子与紧凑型设备：24.5mm × 15.5mm紧凑尺寸适应空间受限场景，锡电镀PCB保持特性增强耐用性，适合家电控制板和便携仪器中的稳定缆连接。
该连接器通过键控防误插、全屏蔽结构和宽温性能，在复杂环境中实现高可靠信号传输，胭脂红壳体优化了工业及医疗场景的视觉辨识需求。
四、6-2287923-1常见问题与解决方案
1. PCB焊接点断裂
问题：边缘安装型焊尾在机械振动或频繁插拔下，焊点易因应力集中发生开裂。
方案：采用增强型通孔焊接工艺，焊接后添加环氧树脂加固焊点，并避免在PCB边缘区域施加侧向力。
2. 高温环境性能衰减
问题：尼龙玻纤外壳（PA GF）在持续>90°C工况下可能软化变形，导致端子对位偏移（注：产品工作温度上限为105°C）。
方案：高温应用场景（>80°C）建议增加散热片或强制风冷，定期检测外壳形变，必要时更换金属外壳衍生型号。
3. 信号传输干扰
问题：6000MHz高频工况下，非屏蔽线缆或接地不良易引发信号串扰（注：产品支持0-6000MHz频段）。
方案：严格遵循50Ω阻抗匹配设计，使用屏蔽电缆并确保焊尾接地端与PCB地线层充分接触。
4. 接触端子磨损
问题：0.51mm直径镀金插针在多次插拔后，接触面镀层磨损导致接触电阻增大（额定电流仅1A）。
方案：单端子工作电流控制在0.8A以下，插拔周期超500次时使用专用探针检测接触电阻值，超出初始值20%即更换端子。
5. 键控装配错误
问题：键控代码L未与匹配公端对齐时，强行对接造成插针弯曲或外壳卡扣损伤。
方案：安装前通过壳体胭脂红色标及键槽定位标识（L码）双重验证，使用导正夹具辅助插合。
