泰科TE 1-2291362-4 4位板对板线连接器 金镀层屏蔽式 现货

泰科1-2291362-4是一款适用于信号应用的4位数板对板或线到板连接器，采用水平安装设计，壳体为咖喱色。参数包括2行端子、0.6mm接合插针直径、通孔焊接端接，以及2mm中心间距和键控代码K支持。金镀层接触点确保高可靠性和出色信号完整性，最大电流2.5A，工作温度范围-40°C至105°C，并具备屏蔽功能。该型号符合泰科连接器在严苛环境下的稳定性能，广泛应用于通信、汽车等电子设备中。

一、1-2291362-4中文手册

分类	详情

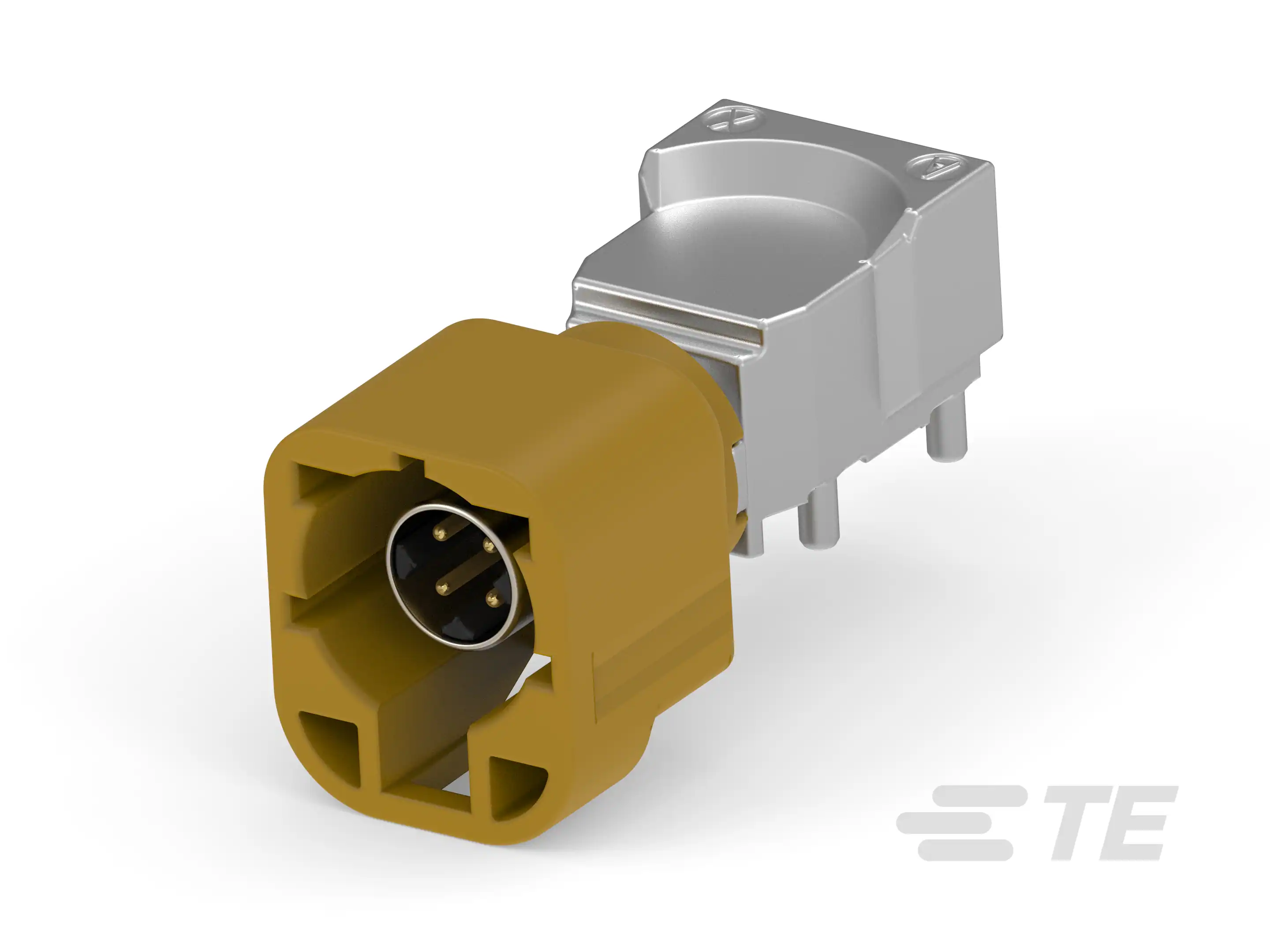

产品图
产品型号	1-2291362-4
连接器和端子端接到	印刷电路板
连接器系统	板对板 | 线到板
可密封	否
行数	2
PCB 安装方向	水平
位数	4
连接器和键控代码	K
端子接触部电镀材料	金 (Au)
接合插针直径	.6mm[.02in]
端子额定电流（最大值）(A)	2.5
PCB 端接方法	通孔 - 焊接
连接器安装类型	板安装
壳体颜色	咖喱色
中心线（间距）	2mm[.07in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	是
电路应用	Signal
采购入口	1-2291362-4现货
原厂手册	1-2291362-4数据手册.PDF

二、1-2291362-4配套型号

三、1-2291362-4适用领域

泰科1-2291362-4连接器凭借其屏蔽设计、金质电镀端子及宽工作温度范围，适用于以下场景的稳定信号传输需求：

1. 工业控制设备：2行×4位水平布局支持印刷电路板的可靠连接（间距2mm），通孔焊接法增强机械稳定性，适应自动化系统的温度波动（-40至105°C），满足机床、传感器模块等高振动环境中的信号交互。

2. 汽车电子单元：键控代码K防止误插，镀金端子抑制腐蚀并保障低电阻接触（额定电流2.5A），适用于车载ECU、线束控制板等场景，确保行车关键信号的完整性。

3. 通信基础设施：屏蔽功能减少电磁干扰，板对板及线到板混合系统简化路由器、基站内部结构（0.6mm插针直径适配高频信号传输），支持高密度布线的数据传输效率。

4. 消费电子产品：咖喱色壳体便于设备维护时快速识别，水平板安装方向节省空间，适用于电脑主板、家电控制板等紧凑型电子设备的电源与信号连接。

5. 医疗诊断仪器：金质电镀提升端子耐久性与生物兼容性，宽温域设计耐受消毒流程，支持医疗设备内部信号线路的可靠连接，避免信号衰减风险。

该连接器通过键控对准、屏蔽结构及耐候设计，在严苛环境中实现长期可靠连接，咖喱色外壳增强设备组装场景的识别便捷性。

四、1-2291362-4常见问题与解决方案

（基于产品参数与工程实践分析）

1. PCB安装稳定性不足

问题：水平板安装方式在振动场景中易位移，导致焊点应力集中。

方案：增加板面固定卡扣或支撑柱，分散机械应力；焊接时确保通孔引脚与PCB完全贴合。

2. 端子电流负载异常

问题：2.5A额定电流下压接高度公差＞±0.2mm时，接触电阻升高引发过热。

方案：严格按±0.2mm公差压接线缆；高温环境（>80℃）预留20%电流余量。

3. 高频信号干扰

问题：信号传输中屏蔽层接地不良，导致EMI干扰（尤其2mm间距紧凑设计）。

方案：在PCB端增加屏蔽层接地焊盘；线束端使用金属编织层强化屏蔽连续性。

4. 键控定位偏移

问题：键控代码K与公端未精确对准，引发端子错位插接。

方案：装配前通过定位治具校准键槽；公母端保持轴向压力≤5N的垂直插拔。

5. 外壳材料耐受性下降

问题：咖喱色尼龙外壳持续暴露于>90℃环境时，机械强度衰减速率加快。

方案：定期检查外壳变形裂纹；高温工况（＞90℃）改用金属壳体兼容型号。
