泰科TE 1-2291362-5 2x4金触点 板对板线对板信号连接器 现货

泰科1-2291362-5是一款水平安装于PCB的线对板/板对板矩形连接器。其采用双行四位的通孔焊接结构，中心间距为2毫米，插针直径为0.6毫米。信号传输应用中，其端子表面覆镀金层以确保优良的电气接触及耐腐蚀性，最大可承载2.5安培电流，并具备屏蔽结构增强抗干扰能力。该连接器可在-40°C至+105°C的宽温度范围内稳定工作，壳体为黄绿色。键控代码L的设计有效防止错插，符合工业环境下高可靠互连需求。

一、1-2291362-5中文手册

分类	详情

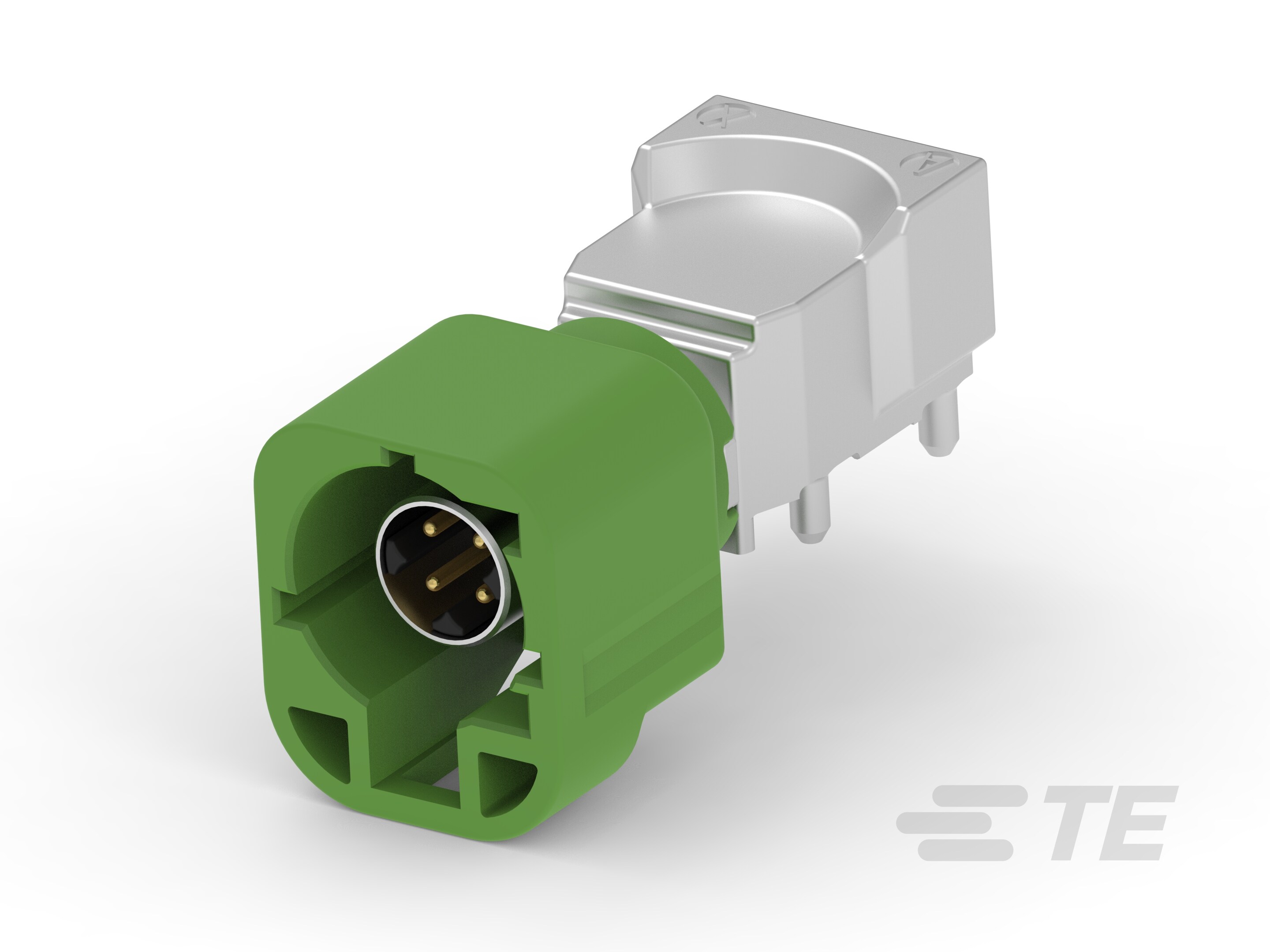

产品图
产品型号	1-2291362-5
连接器和端子端接到	印刷电路板
连接器系统	板对板 | 线到板
可密封	否
行数	2
PCB 安装方向	水平
位数	4
连接器和键控代码	L
端子接触部电镀材料	金 (Au)
接合插针直径	.6mm[.02in]
端子额定电流（最大值）(A)	2.5
PCB 端接方法	通孔 - 焊接
连接器安装类型	板安装
壳体颜色	黄绿色
中心线（间距）	2mm[.07in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	是
电路应用	Signal
采购入口	1-2291362-5现货
原厂手册	1-2291362-5数据手册.PDF

二、1-2291362-5配套型号

三、1-2291362-5适用领域

泰科1-2291362-5连接器凭借其优异的信号传输性能、高屏蔽性及宽广温度适应范围，适用于多种高要求行业领域：

1. 工业自动化与设备控制：宽工作温度范围（-40℃至105℃）和屏蔽设计抵御干扰，适用于工厂控制柜、传感器信号传递及机械设备内部电路连接，在振动环境中确保稳定通信。

2. 汽车电子系统：键控代码L机制防止误插，通孔焊接提供高强度固定，支持车载ECU、线束转换等应用，在温度波动条件下保障信号完整性。

3. 通信与网络设备：2mm中心线间距与屏蔽特性平衡信号密度和抗干扰能力，适用于路由器、基站等设备内部的线到板或板对板连接，实现高速数据传输。

4. 医疗诊断与监控设备：金电镀端子减少腐蚀风险，宽温适应性满足内部电子布线需求，增强医疗仪器的可靠性和长寿命性能。

5. 数据通信与消费电子产品：低额定电流（2.5A）和紧凑布局适配计算机、家电的控制信号连接，简化PCB集成设计并降低系统错误率。

该连接器通过键控对准机制、屏蔽优化及耐温特性，确保在复杂应用场景中实现可靠信号传输，黄绿色外壳增强工业环境中的视觉辨识度。

四、1-2291362-5常见问题与解决方案

1. 安装稳定性不足

问题：水平PCB安装无辅助固定结构，机械振动易导致位移或脱焊。

方案：增设板边固定支架，通孔焊接后对焊点进行加固补锡，必要时采用底部粘合胶辅助固定。

2. 端子接触阻抗异常

问题：2.5A电流下金镀层磨损或焊点虚接导致温升异常。

方案：使用X射线检测通孔焊点完整性，定期用接点复兴剂清洁端子接触面，更换时确保压接高度公差≤0.1mm。

3. 键控配合失效

问题：键控代码L与对应公端错配或角度偏差引发插接失败。

方案：采用三点定位工装校准，在PCB上标注防错标识，配对前实测键槽卡扣咬合力度（建议3-5N）。

4. 温度耐受性下降

问题：105℃上限温度下尼龙壳体反复热膨胀导致形变累积。

方案：连续工作温度控制在90℃内，高温环境建议改用金属外壳版本（如1-2291362-7），每500次插拔后检查壳体平面度。

5. 电磁屏蔽效能降低

问题：屏蔽层接地不良或金属疲劳引发信号干扰。

方案：采用星形接地布局设计，屏蔽壳焊点采用双面覆铜加固，定期测量连接器阻抗（标准值50±5Ω）。
