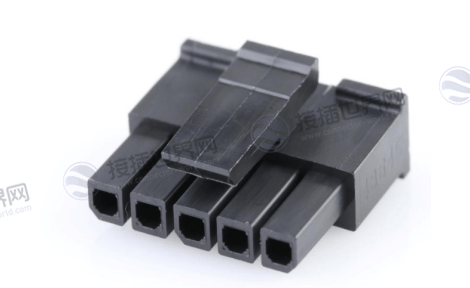

莫仕43645-0500 连接器外壳Micro-Fit 3.0插座 单排5路
莫仕43645-0500是一款Micro-Fit 3.0系列单排插座外壳，采用聚酯材料，符合UL 94V-0阻燃标准，支持5路电路和3.00mm间距。工作温度-40℃至105℃，具备插接锁定功能，适用于电源传输及线对板/线对线连接，广泛用于工业设备和消费电子的高可靠性布线场景。
一、43645-0500中文参数手册
1、43645-0500合规参数
| 合规项目 | 合规状态/执行标准 |
|---|---|
| GADSL/IMDS | 符合豁免条款44；34 |
| 中国RoHS | 符合SJ/T 11365-2006标准 |
| 欧盟ELV | 符合2000/53/EC标准 |
| 低卤素状态 | 不符合IEC 61249-2-21低卤素标准 |
| REACH高关注物质（SVHC） | 不含（依据2025年6月25日D(2025)4165-DC） |
| 欧盟RoHS | 符合EU 2015/863标准 |
2、43645-0500技术参数
| 产品属性 | 具体参数 |
|---|---|
| 产品图 |
 |
| 产品型号 |
43645-0500 |
| 现货采购入口 |
43645-0500现货 |
| 状态 | 在售（Active） |
| 类别 | 连接器外壳（Connector Housings） |
| 系列 | 43645 |
| 产品家族 | Micro-Fit 连接器 |
| 产品名称 | Micro-Fit 3.0 |
| 产品说明 | Micro-Fit 3.0插座外壳、单排、5路、UL 94V-0阻燃等级、黑色 |
| 应用场景 | 电源传输、线对板连接、线对线连接（Power, Wire-to-Board, Wire-to-Wire） |
| UPC编码 | 800754366205 |
| CSA认证编号 | LR19980 |
| UL认证编号 | E29179 |
| 最大电路数 | 5 |
| 树脂颜色 | 黑色（Black） |
| 阻燃等级 | 94V-0 |
| 部件属性 | 插座（Receptacle） |
| 符合灼热丝规范 | 否（No） |
| 插接极性 | 无（None） |
| 锁定插接部位 | 是（Yes） |
| 树脂材料 | 聚酯（Polyester） |
| 净重 | 0.725克（g） |
| 行数 | 1（单排） |
| 包装形式 | 袋装（Bag） |
| 面板安装式 | 否（No） |
| 插配接口间距 | 3.00mm |
| 有极性插配件 | 是（Yes） |
| 可堆叠 | 否（No） |
| 工作温度范围 | -40℃ 至 +105℃ |
二、43645-0500应用场景
1. 工业电源设备
凭借优异的电源传输能力和高可靠性，43645-0500在工业设备领域具有重要应用：

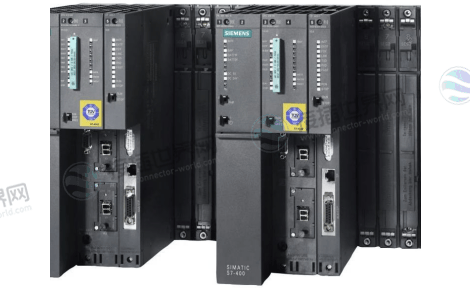

工业控制系统：PLC电源模块、驱动器电源连接，3.00mm间距提供安全的电气间隙。

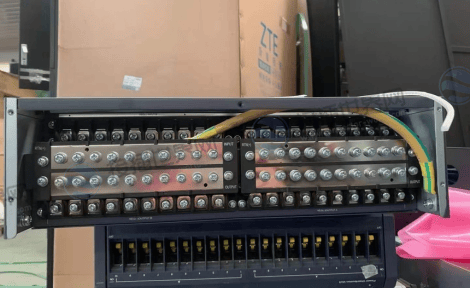

电源分配单元：工业设备内部的电源分配连接，5路设计满足多路供电需求。

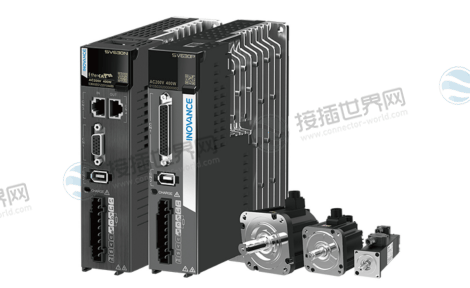

电机驱动设备：伺服驱动器、变频器的电源接口，锁定机构确保振动环境可靠性。
2. 家电与消费电子
在家电产品中，该连接器提供安全可靠的电源连接：

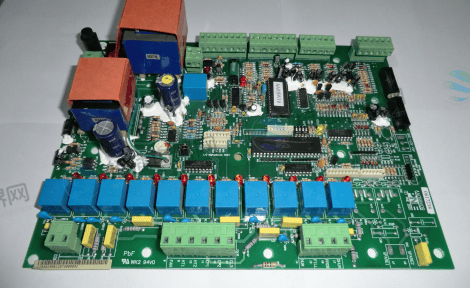

白色家电：空调、洗衣机控制板的电源连接，94V-0阻燃等级提升安全性。

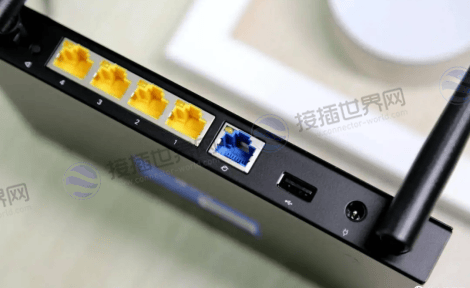

智能家居设备：智能音箱、路由器的电源接口，紧凑设计节省空间。
厨房电器：微波炉、电饭煲的电源连接，耐高温特性适应发热环境。
3. 电源供应设备
开关电源：AC/DC电源模块的输出连接。

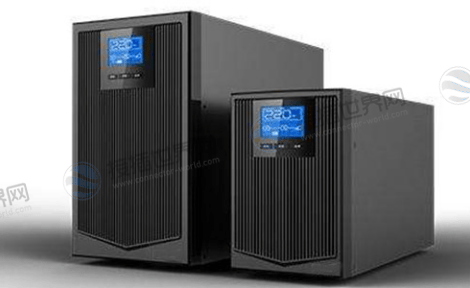

UPS系统：不间断电源系统的内部连接。

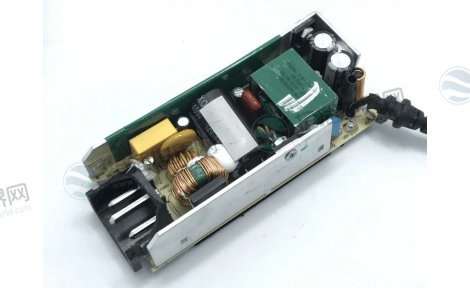

电源适配器：工业级电源适配器的输出接口。
4. 办公设备与商业产品

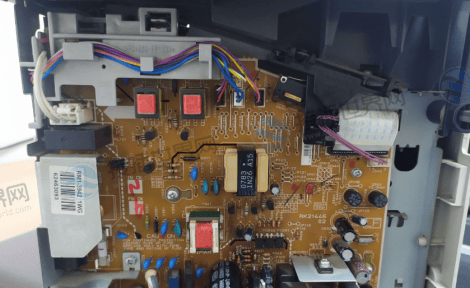

办公自动化：打印机、复印机的电源分配连接。

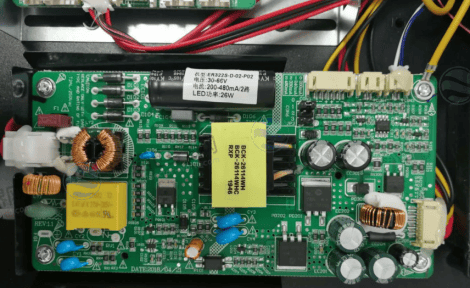

商业显示设备：广告机、信息屏的电源接口。

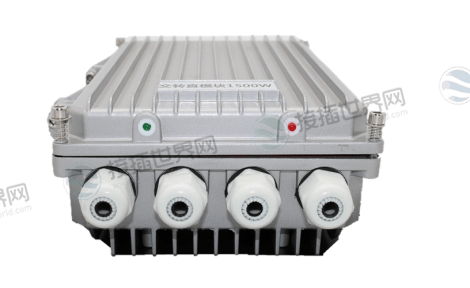

通信设备：网络设备、基站模块的电源连接。
三、43645-0500优势深度解析
核心技术优势
1. 安全可靠性
UL 94V-0阻燃等级提供最高级别的防火安全。
3.00mm间距确保足够的电气间隙和爬电距离。
锁定插接设计防止意外脱落。
2. 电源传输优化
专为电源应用设计，支持较高电流传输。
聚酯材料提供优良的绝缘性能。
优化的接触设计降低接触电阻。
3. 环境适应性
-40℃至+105℃宽温工作范围。
符合RoHS、REACH等多项环保指令。
优良的耐化学性和机械强度。
4.经济效益分析
安全成本：高阻燃等级降低火灾风险和相关成本。
可靠性成本：稳定的性能减少维修和更换费用。
安装效率：锁定设计简化安装流程。
合规成本：多重认证便于产品全球市场准入。
四、选型与应用指南
技术选型要点
电路数量确认：评估5路设计是否满足电源分配需求。
电流要求评估：根据实际负载确定电流容量。
安全等级要求：确认94V-0阻燃等级满足设备安全标准。
温度适应性：验证应用环境在-40℃至+105℃范围内。
专业安装指南
1. 安装前准备
检查外壳结构完整性。
确认配套端子正确匹配。
准备专用安装工具。
2. 安装执行
确保端子完全插入并锁定。
验证锁定机构功能正常。
检查插接极性正确。
3. 安装后验证
进行电气连续性测试。
检查机械锁定可靠性。
记录安装质量数据。
4.使用注意事项
电流限制：严格遵循额定电流规范。
温度管理：避免长期工作在温度上限。
配套使用：必须使用指定配套端子。
环境防护：非密封设计需注意环境条件。
五、43645-0500应用案例
工业自动化领域
某工业机器人制造商采用43645-0500连接器后，电源连接故障率降低60%，设备可靠性显著提升。
家电制造领域
家电厂商在智能空调系统中使用该连接器，产品安全性通过多项国际认证，市场竞争力明显增强。
莫仕43645-0500连接器作为Micro-Fit 3.0系列的专业电源连接解决方案，在工业设备、家电产品等领域展现出卓越的电气性能和可靠性。其高安全标准、优良的电源传输特性和完善的质量认证，为各种电源连接应用提供了专业级解决方案。
如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
注：部分内容由AI辅助生成且经过人工审核，仅供参考。
