矢崎7283-3442-40 YES Kaizen连接器外壳12极线对线公头
矢崎7283-3442-40是一款YES/YESC Kaizen系列1.5x0.8线对线公头连接器外壳，采用淡灰色PBT材质，12极设计。产品允许电流15A，工作温度-40℃至100℃，绝缘电阻20MΩ以上，并具有卡扣安装结构。适用于中型电流应用，兼容特定7114系列端子，满足CE24-EN-0037标准。
一、7283-3442-40中文参数手册
| 项目 | 数值/信息 |
|---|---|

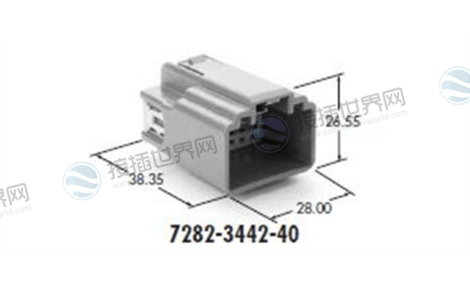

| 产品图纸 |
 |
| 产品型号 |
7283-3442-40 |
现货采购入口 |
7283-3442-40现货 |
| 零件分类 | 外壳（Housing） |
| 产品系列 | YES/YESC Kaizen 连接器 1.5X0.8 系列 |
| 替代零件号 | 无 |
| 连接类型 | 线对线连接器（Wire-to-Wire Connector） |
| 密封状态 | 非密封（Unsealed） |
| 性别类型 | 公头（Male） |
| 引脚数量 | 12 极（12P） |
| 接线片尺寸（mm） | 1.50 |
| 材质 | 聚对苯二甲酸丁二醇酯（PBT） |
| 外形尺寸 - 长度（mm） | 38.40 |
| 外形尺寸 - 宽度（mm） | 28.00 |
| 外形尺寸 - 高度（mm） | 26.60 |
| 镀层（表面处理） | 无 |
| 颜色（色相） | 淡灰色 |
| 混合类型 | 否（NO） |
| 卡扣安装结构 | 有（YES） |
| 应用螺栓（适用螺栓） | 无 |
| 兼容孔径（适配孔尺寸）（mm）- 最小值 | 无 |
| 兼容孔径（适配孔尺寸）（mm）- 最大值 | 无 |
| 兼容板厚（适配板厚）（mm）- 最小值 | 无 |
| 兼容板厚（适配板厚）（mm）- 最大值 | 无 |
| 电流等级（電流區分） | 中型（MEDIUM） |
| 产品标准号（产品规格编号） | CE24-EN-0037 |
| 操作手册号（操作说明番号） | 无 |
| 允许电流（参考值）（容许电流） | 15A（参考值） |
| 低压低电流电阻（低电压低电流电阻） | 最大 10 毫欧（初始值） |
| 绝缘电阻 | 最小 20 兆欧（500VDC 条件下） |
| 耐压（耐电压） | 1000V AC（1 分钟） |
| 温度范围（使用温度范围） | -40 至 100℃ |
| 端子（可安装组件） | 7114-4100-02、7114-4100-08、7114-4101-02、7114-4101-08 |
| 线密封件（橡胶栓） | 无 |
| 虚塞（空塞子） | 无 |
| 可安装零件（安装可能零部件） | 无 |
二、7283-3442-40应用领域
首先，我们为这款产品下一个精准的定义：
这是一款矢崎YES/YESC Kaizen系列的12极非密封型公端连接器外壳，采用1.50mm间距，由PBT材料制成，具备15A中等电流传输能力和卡扣安装结构。
它的核心价值在于：为设备内部或组件之间，需要在多根导线之间进行可靠、紧凑的线对线连接的场景，提供一个坚固、便捷且标准化的互联接口。
1. 汽车电子与车身系统
尽管是非密封设计，限制了它在发动机舱等直接暴露于液体环境下的使用，但其全面的性能非常适合汽车内部干燥区域的线束互联。

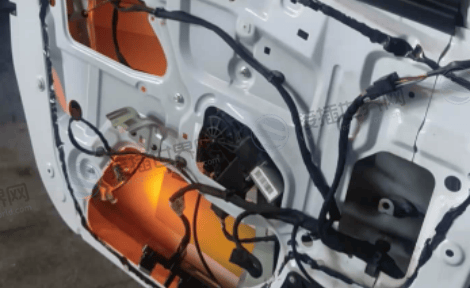

内饰与舒适系统：连接车门线束与车身主线束，用于传输车窗升降、门锁、座椅调节、音响等电器的电源和控制信号。

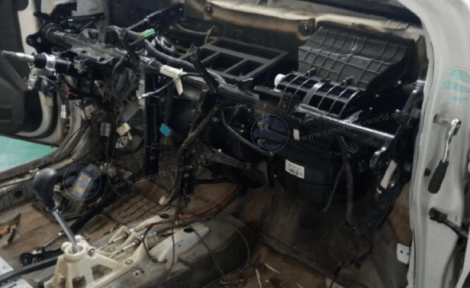

仪表盘与中控台：内部不同子模块或传感器之间的线束连接，例如组合仪表与中控显示屏、空调控制面板之间的互联。

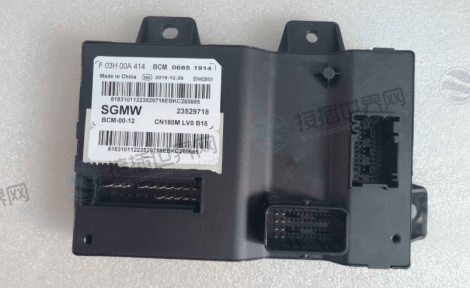

车身控制模块(BCM)局部网络：在BCM与周边执行器、传感器(如室内灯、雨量传感器)之间构建分布式连接。
2. 工业控制与自动化设备
工业环境强调连接的可靠性和便捷性。此款外壳的卡扣安装结构能实现快速插拔并防止意外松脱，-40℃至100℃的宽温范围确保了在多数工业环境下的稳定性。

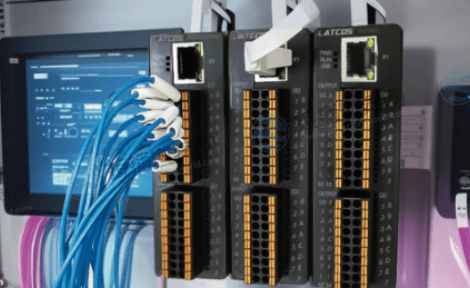

分布式I/O系统：连接PLC主站与远程I/O模块之间的预製线束，传输控制信号和传感器电源。

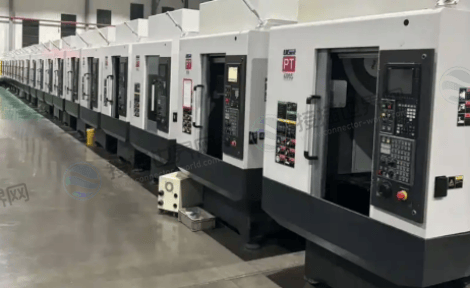

机械设备内部布线：用于数控机床、包装设备内部各电气柜、控制面板与执行机构(如小型电机、电磁阀)之间的线束互联。

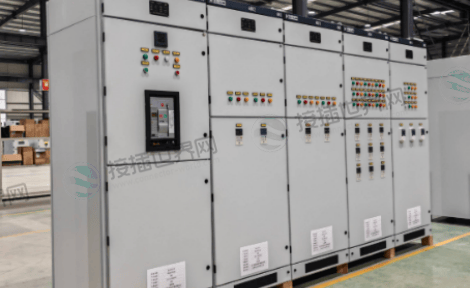

低压电器柜：在配电箱或控制柜内，作为不同功能模块之间跳线的标准化接口。
3. 其他电子设备内部互联
其紧凑的尺寸和可靠的性能也使其适用于一些对空间和可靠性有要求的消费电子或通讯设备。

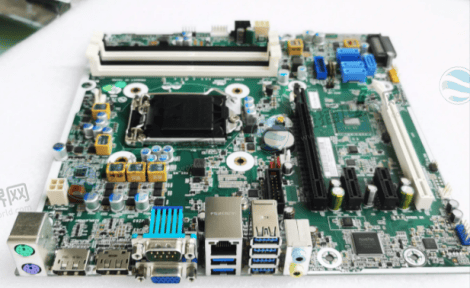

高端商用设备：如大型打印机、复印机内部，主板与扫描头、进纸机构等模块之间的连接。

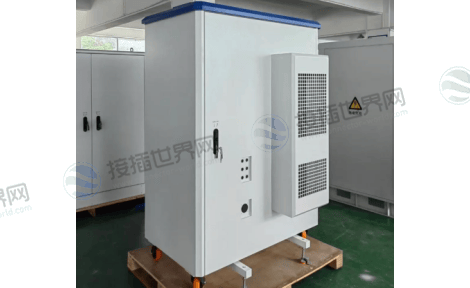

通讯设备机柜：用于非核心但要求可靠的内部线缆连接，如风扇模组、指示灯面板的供电与信号连接。

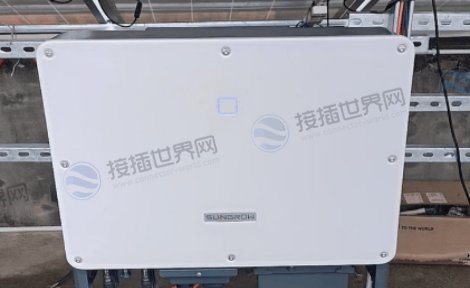

新能源设备：在低压光伏逆变器、充电桩内部，用于辅助电源和控制信号的分配。
如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
注：部分内容由AI辅助生成且经过人工审核，仅供参考。
