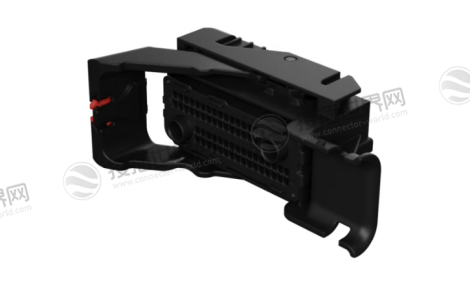

莫仕34822-0013连接器外壳MX123 66路高密度插座

莫仕34822-0013是一款MX123系列66路高密度母端插座外壳，采用尼龙材质，4行设计，间距2.54mm，工作温度-40℃至125℃。具备端子位置保证(TPA)与极化防误插功能，符合汽车级应用及ELV、低卤素等环保标准。

^{一、34822-0013中文参数手册}

1、产物环境合规

2、产品详情

产品属性	具体参数
产品图纸
产品型号	34822-0013
现货采购入口	34822-0013现货
状态	不建议用于新设计（Not Recommended For New Design）
类别	连接器外壳（Connector Housings）
系列	34822
替代产品编号	2167410001（存在差异）
产品名称	MX123
产品说明	2.54mm间距、MX123母端插座外壳、定位选项A、布线选项0、66路、黑色TPA（端子位置保证）
应用场景	汽车、电源传输、线对板连接（Automotive, Power, Wire-to-Board）
注解	开放电路数量请参考销售图纸
UPC编码	884982465503
电路详图	66
最大电路数	66
树脂颜色	黑色（Black）
部件属性	插座（Receptacle）
符合灼热丝规范	否（No）
插接极性	是（Yes）
锁定插接部位	是（Yes）
树脂材料	尼龙（Nylon）
净重	50.364克（g）
行数	4
包装形式	托盘装（Tray）
面板安装式	否（No）
插配接口间距	2.54mm
终端界面间距	2.54mm
有极性插配件	是（Yes）
可堆叠	否（No）
工作温度范围	-40℃ 至 +125℃

二、34822-0013应用领域

这是一款莫仕MX123系列中的超高密度(66路)、2.54mm间距、四列非密封型母端插座外壳，具备端子位置保证和极性防误插功能，专为需要大量电路互联的汽车及工业核心系统设计。

场景一：汽车核心计算与网关单元

这是其最典型的高端应用领域。66路的规模足以胜任作为车辆“大脑”和“神经网络枢纽”的接口。

中央网关/域控制器： 作为车辆不同网络域(如动力域、车身域、信息娱乐域)之间进行数据交换的核心枢纽的主线束接口。

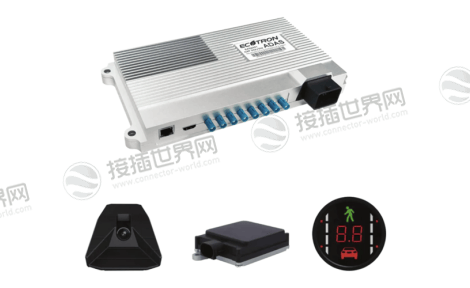

高级驾驶辅助系统控制器： 连接处理来自雷达、摄像头、激光雷达等大量传感器数据的核心计算单元。

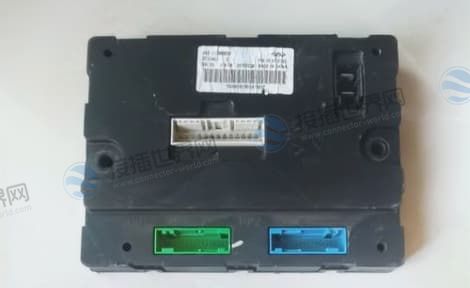

整车控制器/车身控制主模块： 在架构复杂的车型中，作为连接众多执行器和传感器的中央接口。

场景二：工业控制与通信设备的主背板连接

在工业领域，此类高密度连接器常用于需要大量I/O点数的核心控制单元。

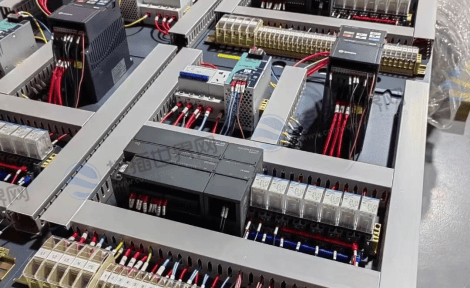

大型PLC/可编程自动化控制器： 作为中央处理单元与高密度I/O模块簇之间的主干线束连接器。

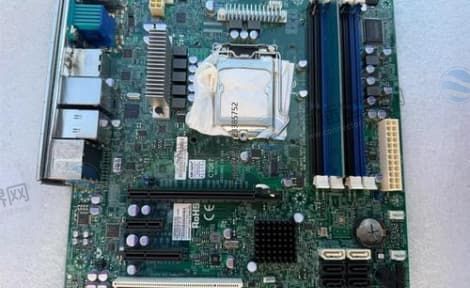

工业PC与服务器： 用于主板与扩展背板、或多个功能板卡之间的互联。

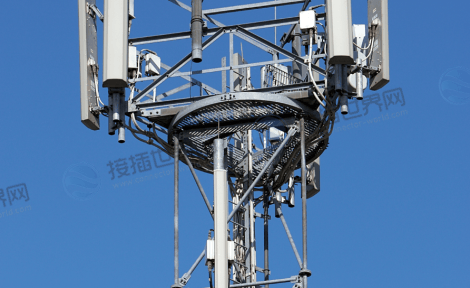

通信基站设备： 在基带处理单元中，连接主控板与射频单元或其他处理模块。

场景三：高端电源与配电系统

其应用场景明确包含 “电源传输” ，66路的规模使其能够同时分配多组不同电压等级的电源。

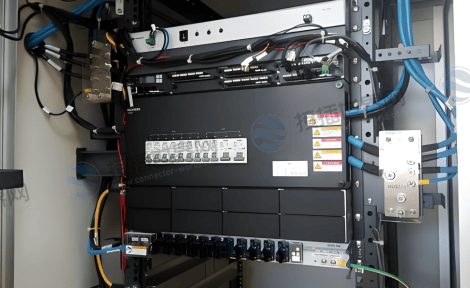

设备内部主干电源分配： 在大型机柜、服务器集群或工业设备中，从主电源向多个子板卡、风扇模组、驱动模块进行集中配电。

多路输出电源模块： 作为定制化大功率、多路输出电源的标准化输出接口。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。
