矢崎7283-6449-70 母头外壳YES Kaizen系列2极连接器

矢崎7283-6449-70是一款YES/YESC Kaizen系列2极母头外壳，采用高抗冲聚酰胺(HPA)材质，支持6.30mm大尺寸端子，额定电流高达30A，耐压AC1000V。工作温度-40℃至100℃，兼容7116-4120等系列端子，为工业设备及电源分配系统的大电流线束连接提供可靠的解决方案。

^{一、7283-6449-70中文数据手册}

项目	数值/信息
产品图纸
产品型号	7283-6449-70
现货采购入口	7283-6449-70现货
零件分类	外壳（Housing）
产品系列	YES/YESC Kaizen 连接器 6.3X0.8 系列
替代零件号	无
配对零件号	7282-5590-40
连接类型	线束连接器（Wire Harness Connector）
密封状态	非密封（Unsealed）
性别类型	母头（Female）
引脚数量	2 极（2P）
接线片尺寸（mm）	6.30
材质	高抗冲聚酰胺（HPA）
外形尺寸 - 长度（mm）	32.20
外形尺寸 - 宽度（mm）	24.30
外形尺寸 - 高度（mm）	17.80
镀层	无
颜色	浅灰色（LIGHT GRAY）
混合类型	否（NO）
卡扣安装结构	无（NO）
应用螺栓	无
兼容孔径（mm）- 最小值	无
兼容孔径（mm）- 最大值	无
兼容板厚（mm）- 最小值	无
兼容板厚（mm）- 最大值	无
电流等级	大型（LARGE）
产品标准号	CE24-0034
操作手册号	无
允许电流（参考值）	30A（参考值）
低压低电流电阻	最大 10 毫欧（初始值）
绝缘电阻	最小 20 兆欧（500VDC 条件下）
耐压	1000V AC（1 分钟）
温度范围	-40 至 100℃
端子（可安装组件）	7116-4120-02、7116-4121-02、7116-4122-02
线密封件（可安装组件）	无
虚塞（可安装组件）	无
可安装零件（可安装组件）	7382-5597-40、7382-5608-30

二、7283-6449-70应用领域

这是一款矢崎YES/YESC Kaizen系列的2极非密封型母端连接器外壳，采用6.3mm间距，由高抗冲聚酰胺(HPA)制成，具备30A大电流传输能力和优异的耐环境性能。

它的核心价值在于：为汽车及工业设备中需要大电流、高可靠性连接的线束部分，提供一个坚固、安全且标准化的互联接口。

场景一：汽车车身与内饰控制系统

这是矢崎连接器最核心的应用领域。其非密封特性明确了它适用于驾驶舱、乘客舱等相对干燥的环境。30A的电流能力使其能够胜任车身系统中许多功率型负载的连接。

座椅加热与电动调节电机： 为功率较高的座椅加热垫和调节电机供电与控制。

门窗控制系统： 连接驱动玻璃升降电机和门锁执行器。

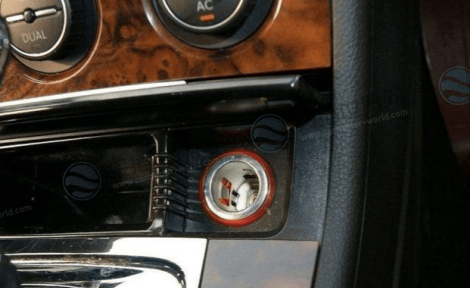

内饰照明与电器： 为顶灯、阅读灯以及点烟器等大电流用电器提供连接。

仪表盘与中控台： 后端线束与仪表盘显示器、音响主机等设备的连接。

场景二：汽车外部中低功率负载

在发动机舱或车身底部一些受到局部保护、非直接暴露在油水喷溅的区域，此连接器也可用于连接一些重要的外部负载。

风扇与水泵控制： 连接发动机冷却风扇电机或电子水泵，这些负载功率适中，且其安装位置通常已有部分遮挡。

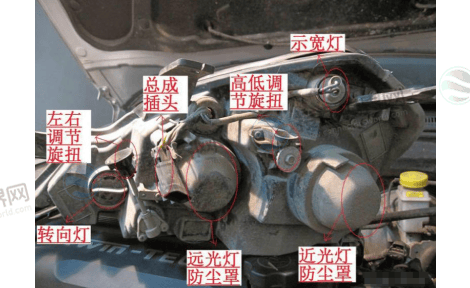

灯光系统： 用于连接前大灯(近/远光)、前雾灯等大功率车灯。虽然部分更高功率的灯组会使用更大型的连接器，但30A的能力使其在此类应用中游刃有余。

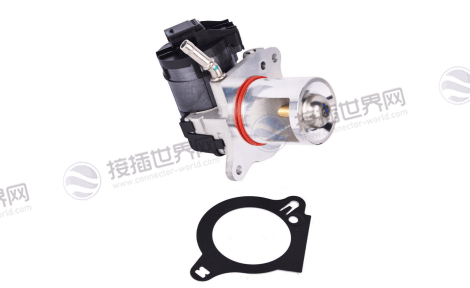

传感器与执行器： 连接需要大电流驱动的传感器或执行机构，如某些类型的废气再循环(EGR)阀。

场景三：工业设备与农用机械的电力分配

工业环境同样需要可靠的大电流连接。其高抗冲聚酰胺(HPA)材质能承受一定的物理冲击和振动，1000V AC的耐压等级确保了在高电压瞬变时的安全性。

小型电机与电磁阀驱动： 在自动化设备中，为控制气动/液压回路的电磁阀和小型驱动电机供电。

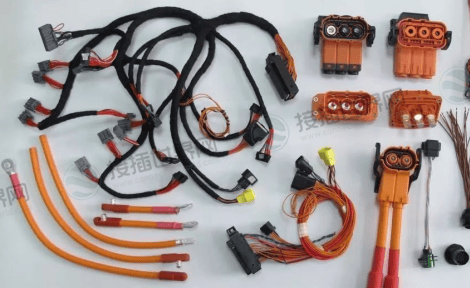

工业车辆内部线束： 如叉车、高尔夫球车、清扫车等低速车辆的内部线束，用于连接钥匙开关、行走电机控制器、电池包等。

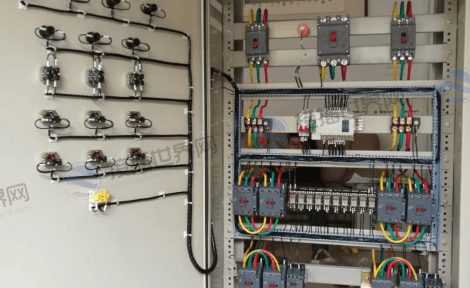

电源分配单元： 在设备控制柜中，作为从主电源到分支电路的标准化大电流连接点。

总而言之，这款产品的价值在于为 汽车车身系统、内饰电器及部分工业大电流应用 提供了一个经过充分验证、性能卓越且标准化的线束互联解决方案。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。
