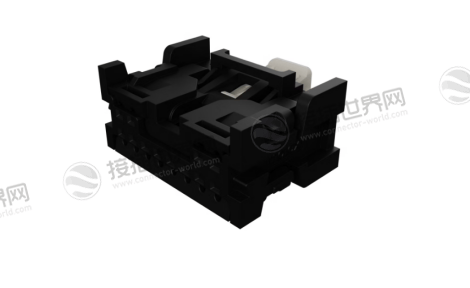

莫仕34824-5124连接器外壳Mini50非密封插座12路双列汽车级

莫仕34824-5124是一款Mini50系列非密封插座外壳，采用PBT材质，双列12路设计，间距2.00mm，工作温度-40℃至105℃。具备插接锁定与CPA（连接器位置保证）功能，符合汽车级应用及RoHS等环保标准，适用于电源传输及线对板连接。注意：此型号不建议用于新设计，建议替代型号为206523系列。

一、34824-5124中文数据手册

1、产物环境合规

2、产品详情

产品属性	具体参数
产品图纸
产品型号	34824-5124
现货采购入口	34824-5124现货
状态	不建议用于新设计（Not Recommended For New Design）
类别	连接器外壳（Connector Housings）
系列	34824
替代产品编号	2065232121
产品名称	Mini50
产品说明	建议替代产品：MINI50 第二代非密封插座（206523系列）；Mini50 非密封插座、双列、桥接式、带CPA（连接器位置保证）、12路、极化选项A、黑色
应用场景	汽车、电源传输、线对板连接（Automotive, Power, Wire-to-Board）
UPC编码	889056224734
最大电路数	12
树脂颜色	黑色（Black）
部件属性	插座（Receptacle）
符合灼热丝规范	否（No）
插接极性	是（Yes）
锁定插接部位	是（Yes）
树脂材料	聚对苯二甲酸丁二醇酯（PBT）
净重	1.600克（g）
行数	2（双列）
包装形式	袋装（Bag）
面板安装式	否（No）
插配接口间距	2.00mm
终端界面间距	2.00mm
极化选项	A
有极性插配件	是（Yes）
可堆叠	否（No）
工作温度范围	-40℃ 至 +105℃

二、34824-5124应用领域

莫仕34824-5124是Mini50系列中的一款12路、2.00mm间距、非密封型双列插座外壳，采用PBT材料，具备锁定结构和极化设计，确保连接可靠且防误插。

其核心价值在于：为汽车及工业环境中的低压大电流线对板连接提供一个稳定、安全且满足严苛环保法规的物理支撑和绝缘保护。

重要提示：该产品状态已标记为 “不建议用于新设计” ，这意味着它主要适用于旧有设备的维护或现有生产的延续。

在新项目选型时，应优先考虑其替代产品：MINI50 第二代非密封插座(206523系列)。

1. 汽车电子系统

这是Mini50系列连接器的传统和主要应用领域。其全面的环保合规性(如欧盟ELV、中国/欧盟RoHS)是进入汽车供应链的必备条件。

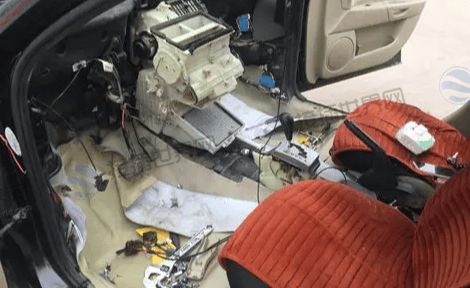

车载娱乐与信息系统：连接中控显示屏、音响主机、导航模块等设备的电源和信号线束。

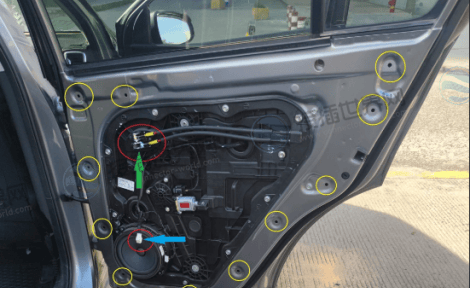

车身控制模块：作为线束接口，连接控制单元与执行机构，如车窗升降、门锁、座椅调节等。

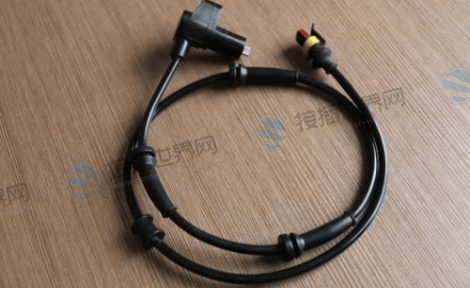

传感器与执行器：为分布在车身各处的传感器(如轮速传感器、温度传感器)和执行器提供电源和信号连接。

2. 电源分配与管理

产品明确其应用场景包含电源传输。多路数的设计(12路)使其适合进行小范围的集中电源分配。

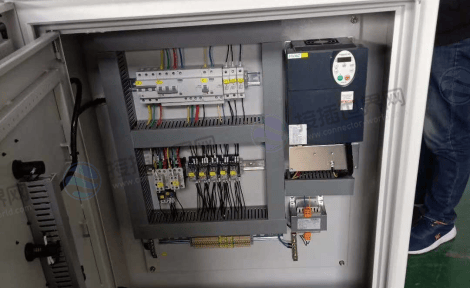

设备内部电源分配：在工业控制柜、通信设备机箱内，从主电源为多个板卡或模块分配电力。

低压直流电源连接：适用于需要多路输出的定制化电源适配器或电源分配板。

3. 工业自动化与控制

其锁定插接部位和极化设计能有效防止在振动环境中松脱或误插，-40℃至+105℃的工业级工作温度也确保了在严苛环境下的稳定性。

PLC与I/O模块：用于连接可编程逻辑控制器的I/O单元与现场设备的线束。

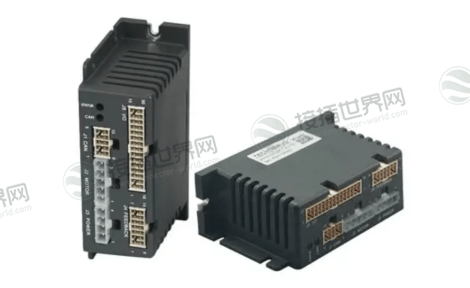

机器人及电机驱动：为小型伺服驱动器、步进电机提供控制电源和信号连接。

总而言之，莫仕 34824-5124 是一款成熟可靠的汽车级电源连接解决方案，其价值在于为汽车电子、工业电源分配和自动化设备提供了经过验证的、合规的线对板连接选项。

不过，鉴于其“不建议用于新设计”的状态，在当前进行产品选型时，更明智的做法是将其作为备件或维护旧设备的选择，并为新项目优先考虑和评估其升级替代型号。希望这份分析能帮助您做出更精准的决策。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。
