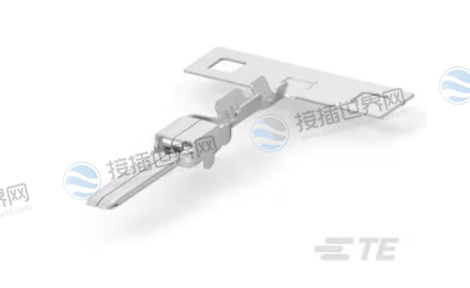

泰科1326029-5 2.8mm公端片式端子 F型压接非密封设计

泰科1326029-5是一款2.8mm公端片式端子，采用锡镀层和F型压接技术，兼容22AWG（0.325mm²）铜导线，绝缘直径范围1.2-4.04mm。端子长度27.75mm，支持外壳集成锁定，适用于汽车电子及工业设备的非密封线缆连接场景。

^{一、1326029-5中文数据手册}

参数名称	参数值
产品图纸
产品型号	1326029-5
现货采购入口	1326029-5现货
连接器系统	1.5/2.8 连接器系统
TE 内部编号	1326029-5
TE 内部产品描述	2.8MM BLD,UNSEAL,22AWG REVREEL
产品类型	片式端子（Tab Terminal）
端子类型	公端
可密封	否
主要锁定特性	外壳集成
兼容线缆类型	分离式导线
兼容电线基础材料	铜
线径 (AWG)	22
线径 (mm²)	.325
端子大小	2.8mm
对接公端宽度	2.8 mm（.11 in）
对接公端厚度	.8 mm（.03 in）
接触面电镀	锡 (Sn)
压接类型	F 型压接
线缆端接方法	压接
产品端接到	线缆
兼容的绝缘直径范围	1.2 – 4.04 mm（.047 – .159 in）
公端长度	27.75 mm（1.09 in）

二、1326029-5应用场景

根据其2.8mm宽度、未密封、板对线、22AWG压接等核心特性，这款端子主要应用于设备内部的板级与线缆之间的电气连接，其场景如下：

场景一：家用电器与控制模块连接

这款端子的未密封、锡镀层和2.8mm规格非常适合家电内部干燥、无腐蚀性气体的环境。

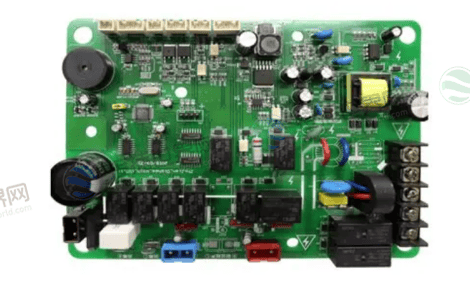

白色家电：洗衣机、空调、微波炉、洗碗机的控制板与门开关、传感器、水泵电机、加热管等部件的连接。

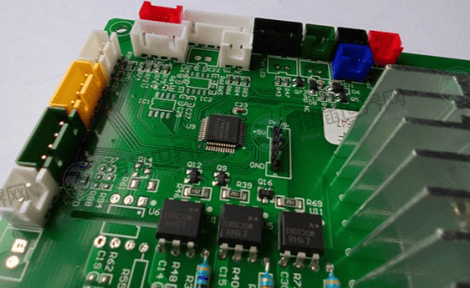

小家电：高端电饭煲、咖啡机、食物处理器的内部线束与控制板的连接。

场景二：工业控制与自动化设备

工业领域对连接的可靠性要求高，此端子的外壳集成锁定特性确保了在振动环境下的连接稳固，防止松脱。

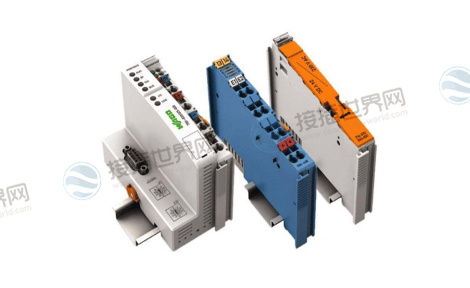

PLC模块：用于连接数字量/模拟量I/O模块与外部传感器、执行器的线束端。

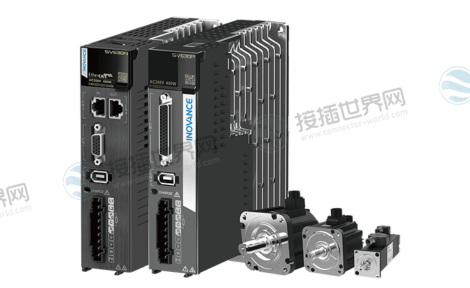

变频器与伺服驱动器：控制板与冷却风扇、制动电阻、编码器反馈线的连接。

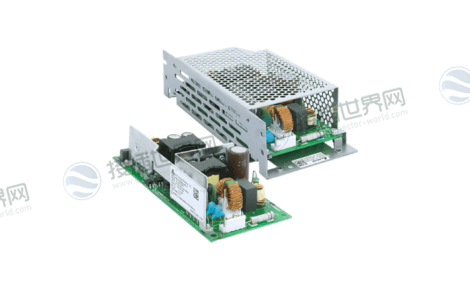

工业电源：内部配电与负载的连接。

场景三：办公设备与低功耗电子设备

办公和消费电子产品内部空间紧凑，对连接器的尺寸和成本敏感。此端子的片式设计和F型压接非常适合自动化压接生产，能大幅提高装配效率。

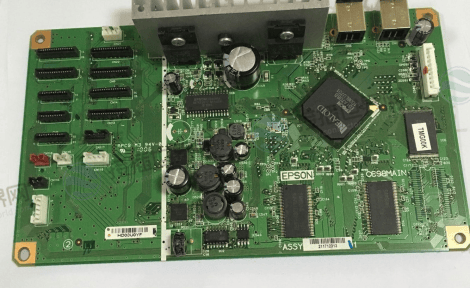

打印机/复印机：主板与扫描头、进纸传感器、激光器组件的连接。

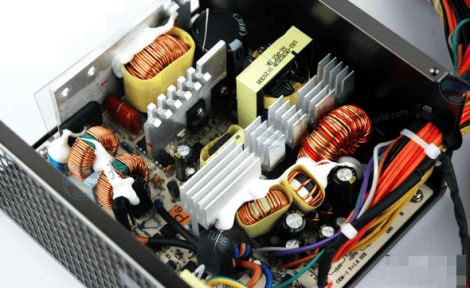

电脑周边及网络设备：如电源内部、显示设备内部控制板、路由器/交换机内部板卡间的互联。

场景四：汽车电子(驾驶舱及车身域)

虽然未密封的特性限制了它在发动机舱等恶劣环境的使用，但在汽车驾驶舱、信息娱乐系统等干燥区域仍有广泛应用。

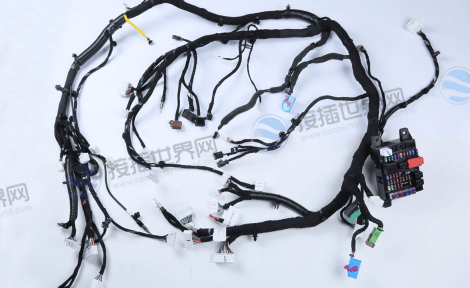

车载信息娱乐系统：主机与显示屏、控制面板、扬声器的连接线束。

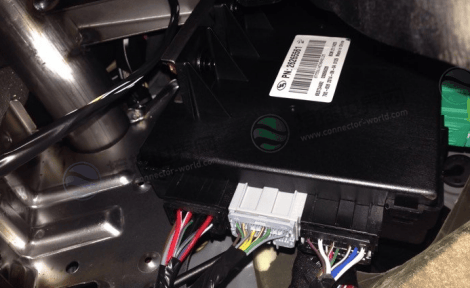

车身控制模块：与车内灯光、门窗开关等低压部件的连接。

这款1326029-5是一款典型的“经济实用型”板对线连接元件。它的主战场在于各类设备的干燥内部环境，核心价值在于为家电、工业控制、办公设备及部分汽车电子领域，提供一种标准化、易压接、高性价比且可靠的连接解决方案。

希望这份聚焦于应用场景的分析能对您的工作有所帮助。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
