泰科1318917-2 24位母端子护套 2.2mm间距线对板 线对线信号连接器
泰科1318917-2是一款24位双排母端子护套，采用PBT材质，支持0.64mm端子和2.2mm间距，适用于12V信号传输。工作温度-40℃至105℃，符合UL 94HB阻燃标准，具备锁定枪结构，兼容线对板、线对线及线对设备连接，DigiKey渠道库存充足，满足工业设备及汽车电子的高密度信号连接需求。
一、1318917-2中文数据手册
| 参数名称 | 参数值 |
|---|---|
| 产品图纸 |
 |
| 产品型号 | 1318917-2 |
现货采购入口 |
1318917-2现货 |
| 连接器系统 | .64/025 连接器系统 |
| TE 内部编号 | 1318917-2 |
| TE 内部产品描述 | 025 ECU PLUG HSG ASSY 24P BLA |
| 标称电压架构 (V) | 12 |
| 工作电压 (VDC) | 12 |
| 连接器和壳体类型 | 母端子护套 |
| 连接器系统 | 线到板 | 线到线 | 线到设备 |
| 位数 | 24 |
| 行数 | 2 |
| 可密封 | 否 |
| 连接器形状 | 矩形 |
| 混合型连接器 | 否 |
| 主要锁定特性 | 锁定枪 |
| 端接对象 | 电线和电缆 |
| 电路应用 | Signal |
| 主要产品颜色 | 黑色 |
| 出线角度 (°) | 180 |
| 端子类型 | 母端 |
| 端子大小 | .64mm |
| 对接公端宽度 | .64 mm（.02 in） |
| 接合对准 | 带有 |
| 接合对准类型 | 极化 |
| 端子位置保证 | 否 |
| 应力消除 | 不带 |
| 安装类型 | 电缆安装（自由悬挂） |
| 外壳材料 | PBT |
| 中心线（间距） | 2.2 mm（.087 in） |
| 行间距 | 3 mm（.118 in） |
| 连接器高度 | 15.8 mm（.62 in） |
| 产品长度 | 28.6 mm（1.22 in） |
| 产品宽度 | 21 mm（.83 in） |
| 工作温度范围 | -40 – 105 °C（-40 – 221 °F） |
| 工作温度（最大值） | 105 °C（221 °F） |
| UL 阻燃性等级 | UL 94HB |
| 封装方法 | Bag |
| 封装数量 | 100 |
| 可维修 | 是 |
| 能够保证连接器位置 | 否 |
二、1318917-2应用领域
1. 汽车电子控制系统
凭借高密度布局和可靠的连接特性，1318917-2在汽车电子领域具有核心应用：

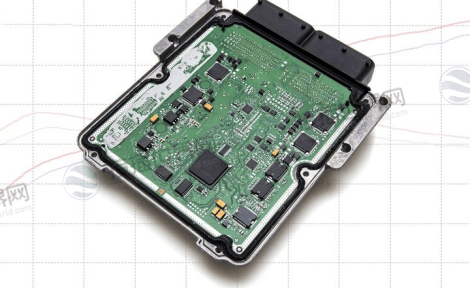

发动机控制单元(ECU)：主控模块的信号传输接口，24位设计支持多路传感器信号采集。

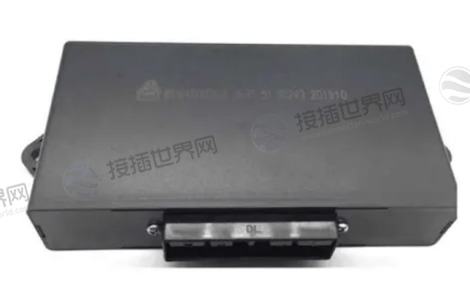

车身控制模块：车门控制、座椅调节等系统的信号连接，双排排列优化空间利用。

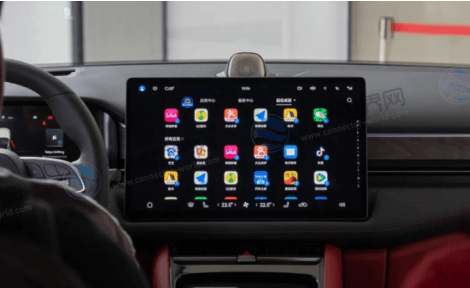

信息娱乐系统：车载娱乐主机的信号传输，极化对准设计防止错误插接。
2. 工业自动化设备
在工业控制领域，该连接器为复杂系统提供可靠的信号传输：

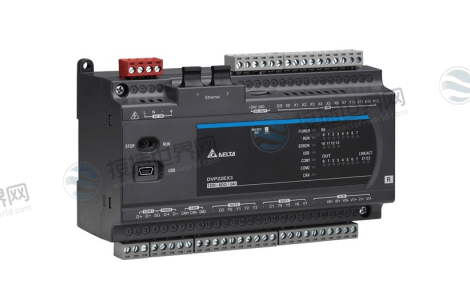

PLC控制系统：可编程控制器的高密度I/O接口，支持多路信号并行传输。

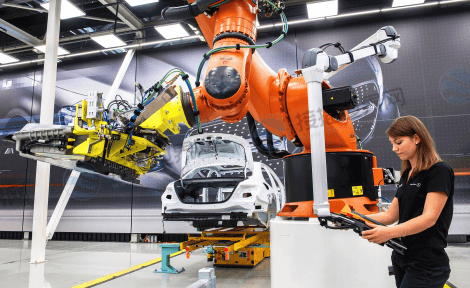

工业机器人：控制单元的信号连接，锁定枪机构确保振动环境可靠性。

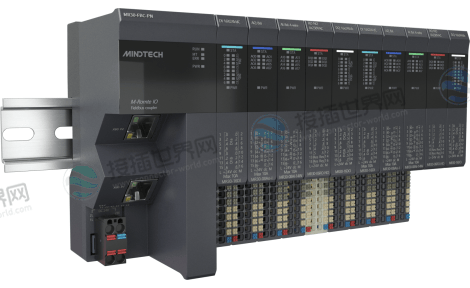

分布式IO系统：现场总线设备的信号接口，-40℃至105℃温度范围适应工业环境。
3. 通信与网络设备
基站设备：通信模块的控制信号传输，高密度设计满足复杂功能需求。

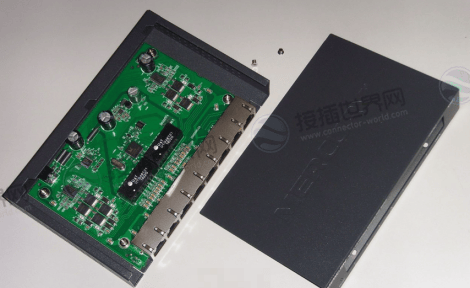

网络交换机：板卡间的信号互联，可靠的连接保障设备稳定性。

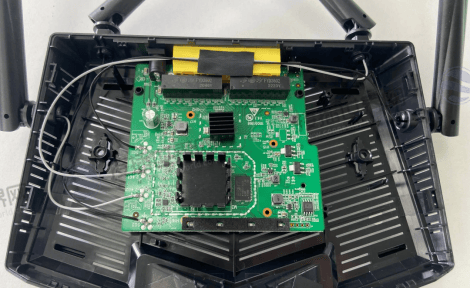

数据传输设备：路由器、网关的信号接口，优化信号完整性。
4. 测试测量仪器

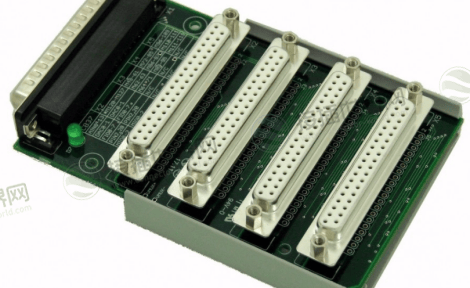

数据采集系统：多通道采集卡的信号连接，24位设计支持高密度采集。
测试设备：自动化测试系统的信号接口，可维修设计便于维护。

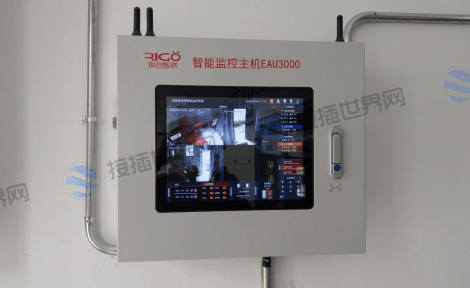

监控系统：工业监控设备的信号传输，稳定的性能确保数据准确性。
三、1318917-2产品优势深度解析
核心技术优势
1. 高密度连接设计
24位双排布局在有限空间内实现大量信号传输。
2.2mm中心间距优化PCB布线密度。
紧凑外形尺寸(28.6×21×15.8mm)节省安装空间。
2. 可靠连接保障
锁定枪机构提供牢固的机械锁定。
极化对准设计防止配对错误。
PBT材料提供良好的机械强度和耐热性。
3. 安装维护便利
180°出线角度适应多种布线需求。
可维修设计降低生命周期成本。
标准化尺寸支持自动化生产。
4.经济效益分析
空间成本：高密度设计显著优化设备内部空间。
可靠性成本：优质连接减少故障率和维护需求。
安装效率：锁定枪设计简化安装流程。
维护成本：可维修特性延长产品使用寿命。
四、1318917-2选型与应用指南
技术选型要点
信号数量评估：确认24位设计满足当前及未来需求。
空间兼容性：验证安装空间适合连接器尺寸。
环境适应性：确保应用环境在-40℃至105℃范围内。
防护要求：非密封设计不适合潮湿、多尘环境。
专业安装指南
1. 安装前准备
检查连接器结构完整性。
确认极化方向正确。
准备专用安装工具。
2. 安装执行
确保锁定枪机构完全啮合。
验证连接器插配状态。
检查线缆应力管理。
3. 安装后验证
进行信号完整性测试。
检查机械锁定可靠性。
记录安装质量数据。
4.使用注意事项
环境限制：非密封设计需避免潮湿、多尘环境。
电流限制：信号级应用，不适用于功率传输。
温度管理：避免长期工作在温度上限附近。
配套要求：必须使用兼容的.64mm端子。
五、 1318917-2行业应用案例
汽车电子领域
某汽车电子供应商在车身控制模块中采用1318917-2连接器，成功实现高密度信号传输，产品可靠性显著提升。
工业控制领域
自动化设备制造商在PLC系统中使用该连接器，系统集成度提高30%，安装效率提升25%。
泰科1318917-2连接器作为.64/025连接器系统的高密度解决方案，在汽车电子、工业控制和通信设备等领域展现出卓越性能。其高密度布局、可靠的锁定特性和宽温工作范围，为复杂系统信号传输提供了专业级连接保障。
如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
注：部分内容由AI辅助生成且经过人工审核，仅供参考。
