连接器接线端子大全：从基础类型到行业选型的终极指南

打开任何一台工业设备或电子产品的控制柜，里面密密麻麻的接线端子总是让人眼花缭乱。作为电气连接的“关节”，接线端子的选型直接影响到系统的可靠性和安全性，选对了设备稳定运行数年无忧;选错了，可能导致接触不良、发热甚至短路。结合多年工程经验，我整理了这份连接器接线端子大全，从基础分类到实战选型，帮你彻底理清思路。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

^{一、接线端子的核心分类与特性}

接线端子本质上是通过机械结构实现导线连接的元件，根据固定方式和应用场景可分为以下几类：

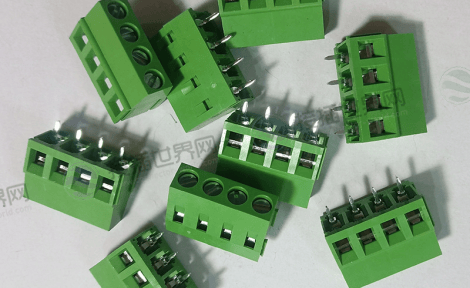

1. 螺钉接线端子

这是最经典、应用最广泛的类型，通过旋转螺钉产生压力固定导线。其优势在于结构简单、接触可靠、成本低廉，适用于截面积较大的导线连接。例如，在配电箱、工业控制柜等需要高可靠性连接的场景中，螺钉端子凭借其出色的抗振动性和高载流能力(通常支持32A/接触点)成为首选。

选型提示：对于2.5mm²导线，建议匹配M4螺钉规格的端子，确保接触电阻稳定在≤5mΩ，避免因接触不良导致发热。

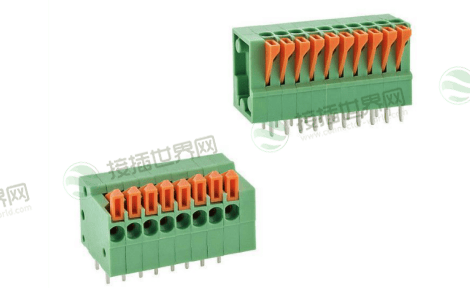

2. 弹簧接线端子

采用弹簧压力机构实现快速接线，无需工具即可完成导线固定与释放。这类端子的核心优势在于安装效率高(比螺钉端子快60%以上)，特别适合需要频繁改线的楼宇自动化、照明控制系统。现代弹簧端子如Phoenix Contact的CONNEXIS系列，通过直插式技术进一步简化了操作流程。

特殊考量：弹簧端子的载流能力通常低于同尺寸螺钉端子，在20A以上高电流场景需谨慎选用。

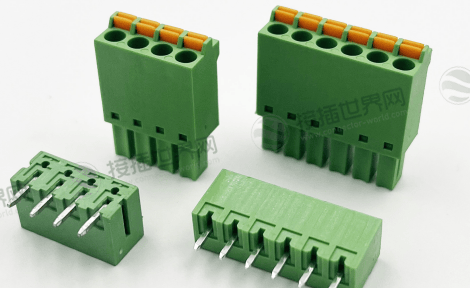

3. PCB接线端子

专为印刷电路板设计，通过焊接或压接方式固定在PCB上，实现板与外部导线的连接。这类端子体型紧凑，间距可小至3.81mm，支持8A/接触点的电流传输，广泛用于消费电子、工业控制和汽车电子。例如，TE Connectivity的FLIP-N-LOK系列通过杠杆锁紧设计，在有限空间内实现了高密度连接。

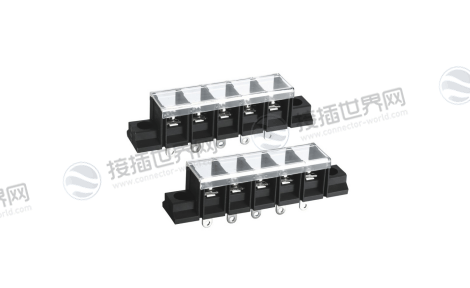

4. 栅栏式端子

结构上设有类似栅栏的隔离挡板，防止相邻导线意外接触。其绝缘性能优异，耐压等级可达300V以上，特别适合电源分配、电机驱动等需要安全隔离的场合。

5. DIN导轨端子

模块化设计，可灵活组合安装在标准DIN导轨上。支持各种特殊功能模块(如熔断器、防雷、信号转换)的集成，是工业控制柜、自动化系统的核心连接方案。

6. 特殊功能端子

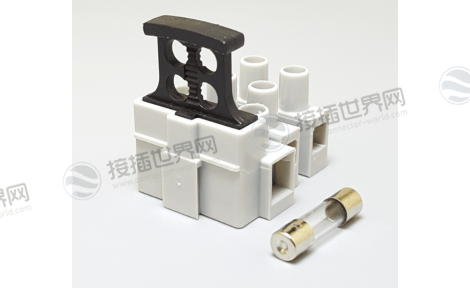

保险丝端子：集成保险丝，提供过流保护。

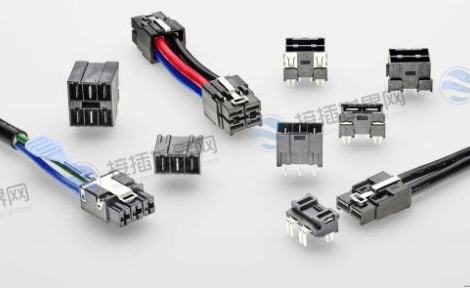

隔离端子：通过物理断开点实现电路隔离，便于维护。

传感器端子：专为PLC传感器接口设计，支持多线制连接。

二、选型关键参数：数据驱动的决策方法

选型接线端子不能只看外形，必须量化分析以下核心参数：

电气参数是安全底线

电流容量：必须预留30%余量。例如10A工作电流需选择额定15A的端子。

电压等级：考虑系统峰值电压，220V系统建议选择耐压600V以上的端子。

接触电阻：优质端子应≤5mΩ，过高会导致发热和能量损耗。

绝缘电阻：通常要求>100MΩ，防止漏电和信号串扰。

机械参数决定连接可靠性

导线兼容范围：确认端子支持的线径范围，如0.5-2.5mm²。

插拔寿命：工业级端子应满足>500次插拔无故障。

接线力：弹簧端子需保持足够的接触压力(通常20-30N)，防止振动导致松脱。

间距：根据电压和空间选择，高电压需要更大间距确保安全。

环境适应性是长期稳定运行的保障

温度范围：汽车引擎舱等高温环境需选择耐125℃以上的端子;TE Connectivity的多款产品工作温度范围覆盖-40°C至125°C。

防护等级：户外或潮湿环境应选择IP67及以上等级的产品。

材料耐腐蚀性：海洋环境或化工场所需选用不锈钢或镀金材质。

三、应用场景与端子匹配指南

不同应用场景对端子的要求差异显著，精准匹配是确保系统可靠的关键：

工业自动化控制

在PLC、变频器等工业设备中，DIN导轨端子是首选。其模块化特性便于扩展和维护，而螺钉或弹簧连接方式则根据振动条件选择——高振动环境优选弹簧端子，大电流场合则选择螺钉端子。

汽车电子系统

汽车电子对端子的要求极为严苛，需要兼顾高振动耐受性和宽温度适应性。PCB板对板连接器和密封型接线端子应用广泛，例如TE Connectivity的NTSEAL密封连接器提供20-48位选项，满足不同复杂度系统的需求。

新能源与储能设备

储能系统、光伏逆变器等应用需要端子具备高电压容量和卓越安全性。HARTING的AEF HV连接器支持800V电压和200A电流，IP6K9K防护等级使其能够应对户外严苛环境。Amphenol的HVLock® 4.50mm线对板连接器同样支持1200V工作电压。

消费电子产品

消费电子领域更关注小型化和成本控制。0.5mm间距的FPC连接器和Amphenol DensiMate™ 1.25mm双排连接器等微型端子是理想选择，它们在有限空间内实现可靠连接，同时满足大规模生产的成本要求。

通信与数据中心

通信设备需要支持高密度安装和高速信号传输的端子解决方案。HARTING的HAN® ORV3重载电源连接器专为数据中心电源机架设计，而Amphenol的NanoRF系列则满足射频信号传输需求。

四、常见选型误区与避坑指南

基于实际工程经验，以下选型误区需要特别注意：

误区一：忽视环境因素影响

问题：在高温环境中使用普通塑料外壳端子，导致材料老化变形。

解决方案：高温环境应选择耐高温材料(如PA66)制成的端子，TE Connectivity的多款产品采用此类材料，工作温度上限达125℃。

误区二：过度追求高密度

问题：在电源电路中选择过小间距的端子，引发电弧和短路风险。

解决方案：电源电路应优先选择间距≥3.5mm的端子，如TE Connectivity的MCP 2.8mm系列提供3.5mm间距，平衡了空间与安全性。

误区三：忽略安装维护便利性

问题：在需要频繁调试的场合选择螺钉端子，大幅降低维护效率。

解决方案：此类场景应选择弹簧端子或快速插拔端子，如Hirose Electric的MT连接器采用杆锁定机制，兼顾防水与便捷操作。

五、行业趋势与未来展望

接线端子技术持续演进，以下几个方向值得关注：

高性能材料应用

绝缘材料：高性能工程塑料(如UL 94V-0阻燃等级材料)提供更好的耐热性和机械强度。

导电材料：镀金、镀钯等表面处理技术提升耐腐蚀性和接触可靠性。

集成化与智能化

功能集成：如TE Connectivity的HQ-4/4/6混合型插件集成电源、信号和以太网数据传输功能。

智能监测：集成传感器和芯片的智能端子开始出现，可实时监测连接状态和温度。

小型化与高密度

间距缩小：端子间距从传统的5.08mm向3.5mm、2.54mm甚至更小间距发展。

高引脚数：如TE Connectivity的GRACE INERTIA多负载连接器提供高密度选项，满足复杂系统需求。

标准化与环保化

行业标准：USCAR-2、LV214等标准持续推进端子产品的标准化。

环保要求：无卤素、可回收材料的使用逐渐普及，响应环保法规要求。

说到底，接线端子虽小，却是电气系统不可或缺的基础元件。它们就像精密而坚韧的神经末梢，在各类设备中默默承担着信号与能量传递的重任。随着工业4.0、新能源等领域的快速发展，对端子性能的要求只会越来越苛刻，更高的电流密度、更强的环境适应性、更智能的监测功能将成为必然。

对于工程师而言，掌握接线端子的全面知识，不仅能帮助做出更精准的选型决策，更能为整个系统注入一份可靠的“连接力”。毕竟，在电气设计领域，最成功的连接器往往是那些在整个产品生命周期中都无需让人担心的连接器。
