车规板对板连接器是什么?汽车电子“骨架”的全面解读

如果你拆过现代汽车的电子控制单元，一定会注意到里面那些连接不同电路板的精密接口——它们就是车规板对板连接器。别看这些连接器体积小巧，它们在车辆电子系统中扮演着“关节”与“血管”的角色，既要传递数据信号，又要输送电力能量。随着汽车电子化程度越来越高，一辆车上这类连接器的数量可能超过500个，其可靠性直接关系到整车的安全性。今天，我们就来全面解析这个支撑汽车电子架构的隐形功臣。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

^{一、车规板对板连接器的核心定义}

简单来说，车规板对板连接器是一种专门为汽车环境设计的电子连接元件，用于在两个或多个印刷电路板(PCB)之间建立可分离的电气连接。它由插头(Plug)和插座(Receptacle)两部分组成，分别焊接在不同PCB上，通过机械配合实现稳定导通。

与消费级连接器相比，车规级产品的特殊性主要体现在三个方面：

环境适应性：必须耐受-40℃至125℃的极端温度，部分发动机舱应用甚至要求更高;同时需抵抗振动、湿度、盐雾等恶劣条件。

可靠性标准：遵循AEC-Q系列、USCAR-2等汽车行业标准，设计寿命通常要求15年以上。

安全冗余：采用双触点结构、防误插设计等，确保在振动环境下接触可靠。

二、为什么汽车需要专用板对板连接器?

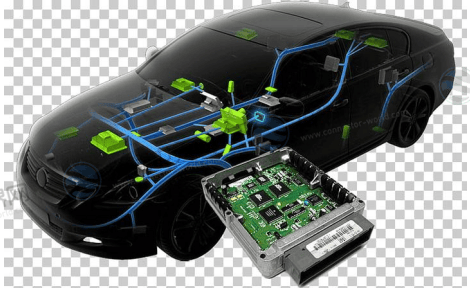

随着汽车电子架构从分布式向域控制再向区域架构演进，ECU(电子控制单元)集成化已成为主流趋势。这种变革对连接器提出了全新要求：

应对ECU集成化挑战

传统分布式架构中车辆可能拥有超过100个ECU，导致线束复杂、重量增加。通过板对板连接器实现ECU集成化，可以有效减少连接线束和接插件数量，降低系统复杂性和成本。

满足高密度互连需求

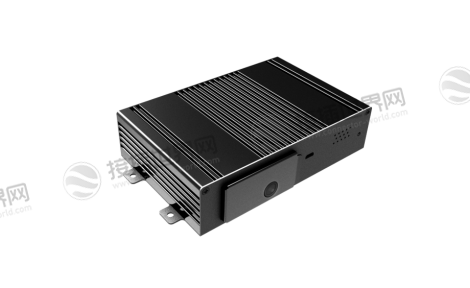

现代汽车电子模块如智能座舱、ADAS(高级驾驶辅助系统)等，需要在有限空间内实现大量信号传输。例如，京瓷的0.4mm间距连接器支持高达8Gbps的传输速率，满足摄像头、雷达等传感器的高速数据需求。

适应苛刻工作环境

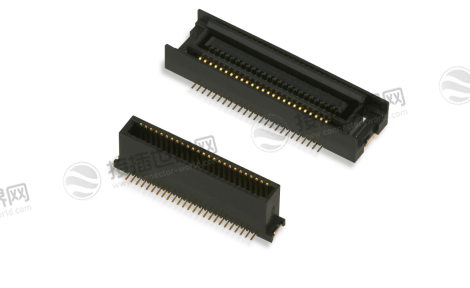

汽车连接器需在剧烈振动、温度骤变等条件下稳定工作。浮动式板对板连接器(如安费诺BTFW系列)通过在X、Y方向上提供±0.8mm的浮动空间，补偿PCB热胀冷缩和装配公差，确保连接可靠性。

三、车规板对板连接器的关键技术特性

1. 电气性能

高速传输：支持PCIe Gen4(16Gbps)、MIPI D-PHY(2.5Gbps)等协议，满足车载娱乐与ADAS需求。

电源能力：混合型连接器(如安费诺ComboStak®)融合0.5mm间距信号针与2.0mm间距电源端子，单个电源端子载流能力高达25A。

2. 机械结构

浮动设计：JAE MA02系列在X/Y方向提供±0.8mm浮动量，有效吸收装配误差。

锁止机制：如Hirose TB4系列的中央闩锁结构，防止振动导致连接松脱。

插拔寿命：远高于消费级产品，确保在车辆全生命周期内可靠工作。

3. 材料与工艺

耐高温材料：通常采用LCP(液晶聚合物)等材料，耐受回流焊高温及长期工作环境。

防护设计：部分型号具备IP67等级防护，应对车内潮湿环境。

四、主要类型与应用场景

1. 按间距分类

超细间距(0.4mm-0.5mm)：用于高密度模块如车载智能座舱、摄像头模组。

细间距(0.635mm-0.8mm)：适用于多数ECU控制板互联。

标准间距(≥1.0mm)：用于电源分配等大电流应用。

2. 按功能分类

纯信号连接器：如京瓷5655系列，专注于数据传输。

电源连接器：如安费诺PowerStak®，专为大电流设计。

混合连接器：如安费诺ComboStak®，同时实现信号与电源传输。

FPC/FFC连接器：如松下CF1系列，连接柔性电路板，用于电池管理系统(BMS)和车灯。

3. 典型应用场景

信息娱乐系统：连接主控板与显示屏，支持高速视频传输。

ADAS传感器：连接雷达、摄像头控制板，要求高带宽与抗振动。

电池管理系统：在电动车中连接BMS控制板与采样板。

车身控制模块：实现各区域控制器的互联互通。

五、选型要点与设计考量

1. 环境适应性优先

首要考虑工作温度范围、振动等级和防护要求。例如，发动机舱周边应选择耐125℃以上产品，底盘区域需侧重抗振动设计。

2. 信号完整性分析

高速信号传输需关注阻抗匹配与串扰控制。京瓷5652系列通过优化设计支持16Gbps传输，适合高速差分信号。

3. 电源需求评估

根据电流大小选择合适端子，如安费诺ComboStak®的电源端子可承载20A-25A电流，满足多数功率应用。

4. 装配工艺兼容

浮动量需求：多连接器并联场合需选择浮动型产品，吸收PCB公差。

堆叠高度：根据PCB间距选择合适高度，如京瓷提供4mm至30mm多种选项。

焊接方式：SMT贴片工艺适合自动化生产，提高效率与一致性。

六、行业发展趋势

集成化与高性能化

随着汽车E/E架构向区域控制发展，连接器正朝着更高集成度和更强性能迈进。JAE的MA02系列融合信号、电源与浮动功能于一体，代表了这一趋势。

高速化演进

为应对自动驾驶数据需求，下一代连接器正支持更高速率。安费诺BergStak® 0.40mm连接器已实现16Gb/s性能，未来将进一步提升。

标准化与可靠性提升

行业标准如USCAR-2持续完善，推动产品质量标准化。同时，新材料与新结构不断涌现，提升连接器在恶劣环境下的耐久性。

回过头来看，车规板对板连接器虽小，却是汽车电子系统不可或缺的基础元件。它们就像精密而坚韧的神经束，在复杂的汽车环境中默默承担着信号与能量传递的重任。随着汽车朝着“新四化”(电动化、智能化、网联化、共享化)方向发展，对连接器性能的要求只会越来越苛刻——更高的传输速率、更小的占位空间、更强的环境适应性将成为必然。

对于工程师而言，理解车规板对板连接器的技术特性与选型要点，不仅是完成电路设计的必要条件，更是确保整车可靠性的重要一环。毕竟，在汽车电子领域，那些最关键的连接，往往隐藏在看不见的地方——而正是这些看不见的连接，支撑着我们看得见的智能汽车未来。
