莫仕3901-3043 插头外壳Mini-Fit Jr.双列4路连接器

莫仕3901-3043是一款Mini-Fit Jr.系列双列插头外壳，采用尼龙材质，符合UL 94V-2阻燃标准，支持4路电路和4.20mm间距，额定电流13A。工作温度-40℃至105℃，具备插接锁定功能，专为电源传输及线对线连接设计，满足工业设备紧凑型电源布线需求。

^{一、3901-3043中文数据手册}

1、产物环境合规

2、产品详情

产品属性	具体参数

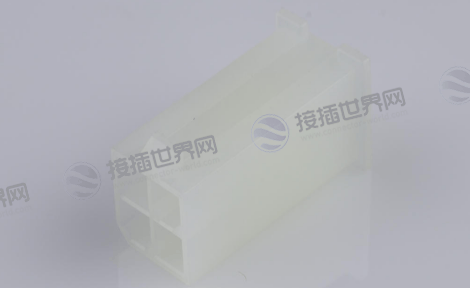

产品图纸
产品型号	3901-3043
现货采购入口	3901-3043现货
类别	连接器外壳（Connector Housings）
系列	5559
工程/旧零件号	5559-04P1
产品家族	Mini-Fit 连接器
产品名称	Mini-Fit Jr.
产品说明	Mini-Fit Jr. 插头外壳、双列、4路、UL 94V-2阻燃等级、无面板安装耳、本色
应用场景	电源传输、线对线连接（Power, Wire-to-Wire）
备注	当插头与装载45750系列端子（压接至16号线规电线）的插座配接时，每路最大电流为13A；更多电流降容信息请参考Molex产品规格书PS-45750-001
UPC编码	800755527988
CSA认证编号	LR19980
UL认证编号	E29179
可拆分	否（No）
最大电路数	4
树脂颜色	本色（Natural）
阻燃等级	94V-2
部件属性	插头（Plug）
符合灼热丝规范	否（No）
插接极性	无（None）
锁定插接部位	是（Yes）
树脂材料	尼龙（Nylon）
净重	1.320克（g）
行数	2（双列）
包装形式	袋装（Bag）
面板安装式	否（No）
插配接口间距	4.20mm
终端界面间距	4.20mm
有极性插配件	是（Yes）
可堆叠	否（No）
工作温度范围	-40℃ 至 +105℃

二、3901-3043应用领域

1. 紧凑型工业设备电源互联

在工业自动化领域，3901-3043为设备内部的电源分配提供理想解决方案：

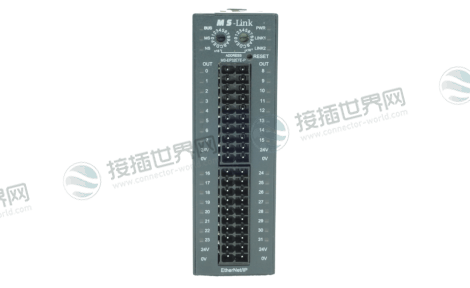

分布式I/O系统：PLC系统与远程I/O模块间的电源连接，双列设计优化空间利用率。

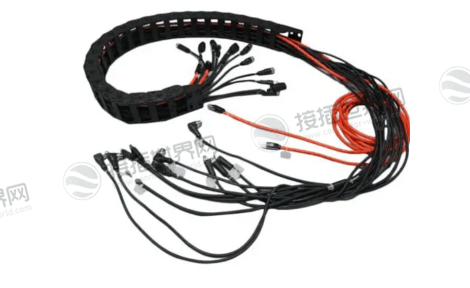

工业机器人线束：机器人关节控制器的电源互联，4路设计满足多路供电需求。

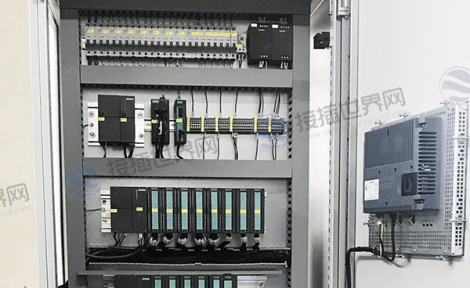

设备内部电源分配：控制柜内部的电源传输，锁定机构确保振动环境可靠性。

2. 家电与消费电子产品

凭借其紧凑的双列设计，该连接器在家电产品中具有独特优势：

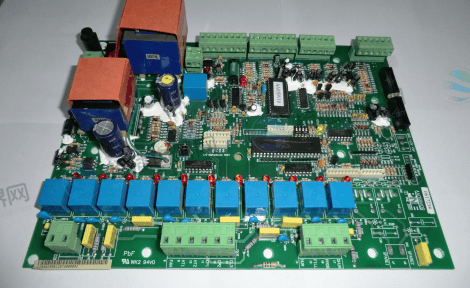

智能家电内部连接：空调、洗衣机等设备的控制板与电源模块连接。

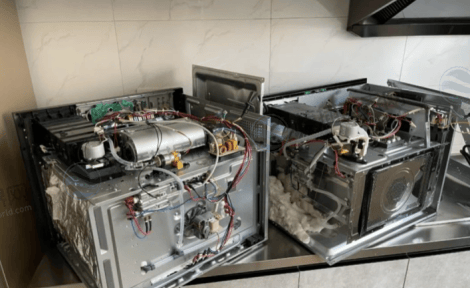

厨房电器电源分配：微波炉、烤箱的内部电源传输，双列布局便于布线。

便携设备电源接口：移动设备的电源扩展连接，紧凑设计节省空间。

3. 通信与网络设备

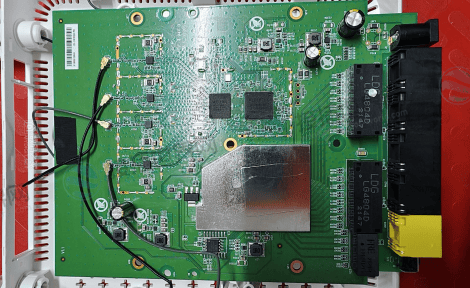

网络设备电源互联：交换机、路由器内部的电源线束连接。

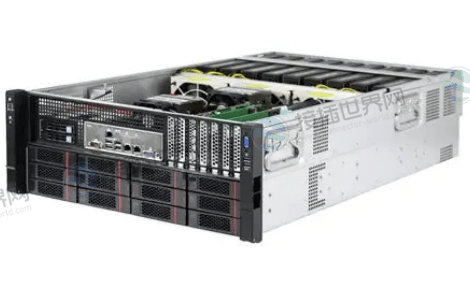

服务器电源分配：服务器机箱内的辅助电源连接，4.20mm间距确保电气安全。

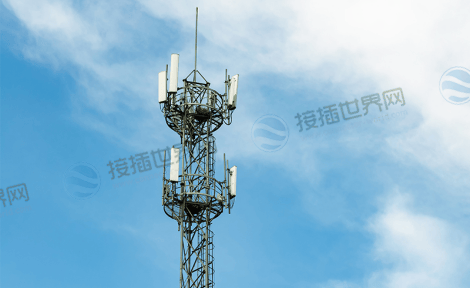

通信模块供电：5G设备、基站模块的电源接口连接。

4. 电源设备与能源管理

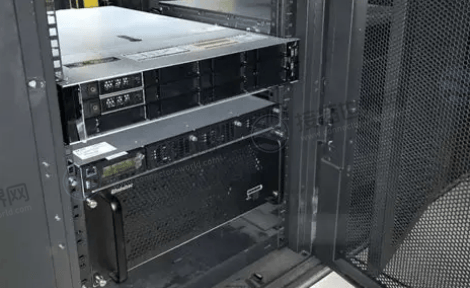

分布式电源系统：多个电源模块间的互联，双列设计提高连接密度。

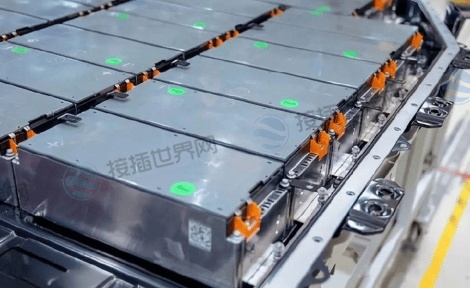

电池管理系统：电池包内部的电源线连接，-40℃至+105℃温度范围确保可靠性。

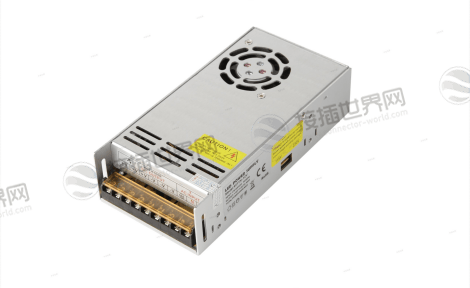

电源适配器输出：工业电源适配器的输出线缆连接。

三、3901-3043产品优势深度解析

核心技术优势

1. 空间优化设计

双列4路布局在有限空间内实现高密度电源连接。

4.20mm间距平衡了连接密度与电气安全。

无面板安装耳设计便于紧凑空间布置。

2. 可靠的电源传输

每路13A电流容量满足大多数紧凑设备需求。

优化的双列排列支持稳定的电源分配。

锁定插接设计确保连接可靠性。

3. 安装与维护便利

明确的极性设计防止错误插接。

标准化尺寸支持自动化压接生产。

模块化设计便于快速维护更换。

4.经济效益分析

空间成本：双列紧凑设计优化设备内部空间利用率。

可靠性成本：稳定的连接性能降低故障率和维护成本。

生产效率：标准化设计提高线束装配效率。

质量成本：多重认证确保产品质量一致性。

四、3901-3043选型与应用指南

技术选型要点

电路数量评估：确认4路设计满足当前电源分配需求。

电流要求分析：根据负载需求参考PS-45750-001进行电流规划。

空间兼容性：验证安装空间适合双列连接器尺寸。

环境适应性：确保应用环境在-40℃至+105℃范围内。

专业安装指南

1. 安装前准备

检查外壳结构完整性。

确认配套端子正确匹配(推荐45750系列)。

准备专用压接工具。

2. 安装执行

使用专业工具进行端子压接。

确保双列端子完全插入并锁定。

验证插接极性正确。

3. 安装后验证

进行导通测试和绝缘测试。

检查机械锁定功能。

记录安装质量参数。

4.使用注意事项

电流限制：严格遵循13A每路电流规范，高温环境需降容使用。

阻燃等级：94V-2等级适用于大多数应用，特殊环境需评估。

配套要求：必须使用指定配套端子确保性能。

环境防护：非密封设计需注意使用环境条件。

五、3901-3043行业应用案例

工业自动化领域

某自动化设备制造商在分布式控制系统中采用3901-3043连接器，成功将线束体积减少30%，同时提高连接可靠性。

家电制造领域

家电厂商在智能厨房设备中使用该连接器，产品在紧凑空间内实现稳定的电源传输，客户反馈良好。

莫仕3901-3043连接器作为Mini-Fit Jr.系列的双列电源解决方案，在工业控制、家电产品和通信设备等领域展现出卓越性能。其独特的双列设计、可靠的电源传输特性和紧凑的结构，为空间受限的电源应用提供了理想的连接选择。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
