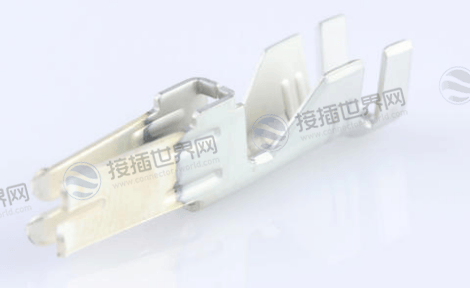

莫仕42815-0134 压接端子 Mini-Fit Sr.系列母端镀银触点

莫仕42815-0134是一款Mini-Fit Sr.系列母端压接端子，采用高性能合金材质，接触部位镀银，连接部位镀锡。支持8AWG电线，额定电流50A，适用于电源传输及线对板、线对线连接，符合RoHS等环保标准，满足工业设备高可靠性电源布线需求。

^{一、42815-0134中文参数手册}

1、产物环境合规

2、产品详情

产品属性	具体参数
产品图纸
产品型号	42815-0134
现货采购入口	42815-0134现货
类别	压接端子（Crimp Terminals）
系列	42815
产品家族	Mini-Fit Sr. 连接器
产品名称	Mini-Fit Sr.
产品说明	Mini-Fit Sr. 压接端子、母端、8号线规（AWG）、镀银（Ag）
应用场景	电源传输、线对板连接、线对线连接（Power, Wire-to-Board, Wire-to-Wire）
备注	大电流/低插拔力；最大额定电流需根据电路尺寸和应用场景参考产品规格书
UPC编码	889056241762
单触点最大电流	50.0A
端子属性	母端（Female）
金属材料	高性能合金（High Performance Alloy，HPA）
mating端镀层	银（Silver）
连接端镀层	锡（Tin）
净重	1.359克（g）
包装形式	卷装（Reel）
mating端最小镀层厚度	2.540微米（µm）
连接端最小镀层厚度	2.540微米（µm）
连接接口类型	压接或压接（Crimp or Compression）
电线绝缘层最大直径	6.60mm
电线规格（AWG）	8
电线规格（mm²）	无相关数据（N/A）

二、42815-0134应用领域

1. 工业大功率设备

凭借50A高电流容量和优异的导电性能，42815-0134在工业大功率设备中具有重要应用：

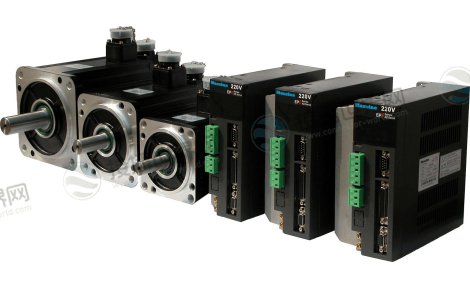

工业电机驱动：大功率伺服驱动器、变频器的电源连接，镀银处理确保低接触电阻。

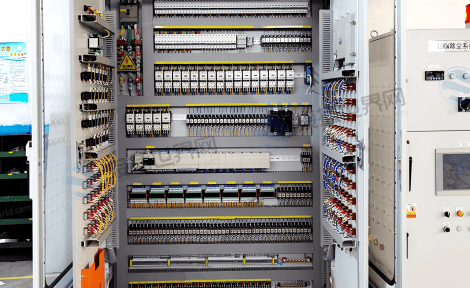

电力分配系统：工业控制柜内的主电源分配，8AWG线规支持大电流传输。

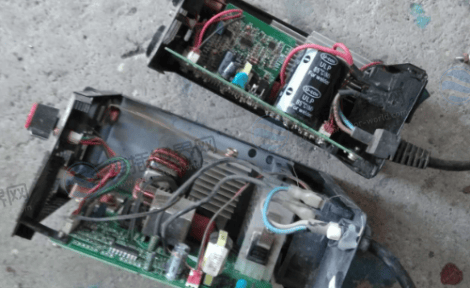

焊接设备电源：工业焊机、大型加工设备的电源接口，高可靠性保障设备稳定运行。

2. 新能源与电力电子

在新能源领域，该端子为高功率系统提供可靠的连接方案：

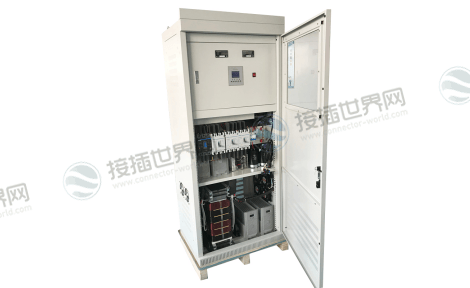

光伏逆变系统：大功率光伏逆变器的直流侧连接，50A电流容量满足高功率需求。

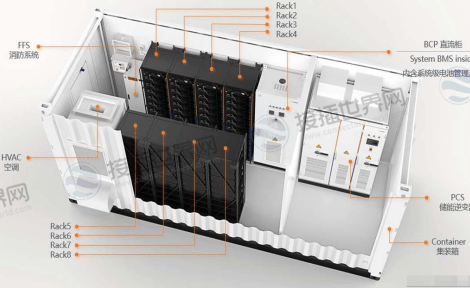

储能系统：电池储能系统的充放电回路，高性能合金材料确保长期稳定性。

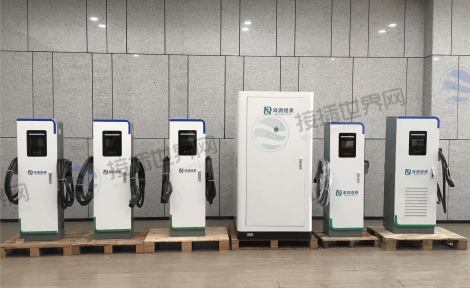

充电桩设备：直流快充桩的电源连接，优异的导电性能减少能量损耗。

3. 服务器与数据中心

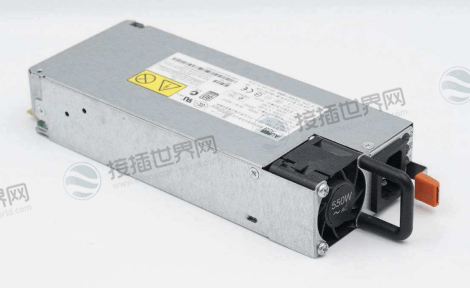

服务器电源：高密度服务器的电源分配，支持大功率CPU和GPU供电。

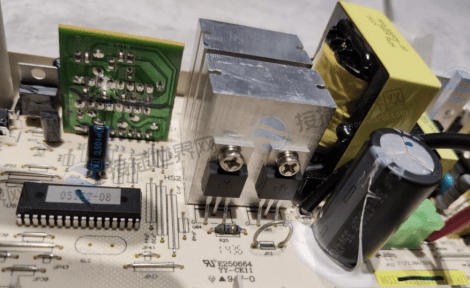

UPS系统：不同断电源系统的大电流连接，可靠性能保障关键设备运行。

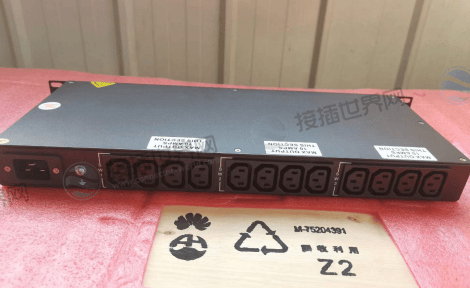

数据中心配电：机柜级电源分配单元(PDU)的连接。

4. 特种车辆与机械设备

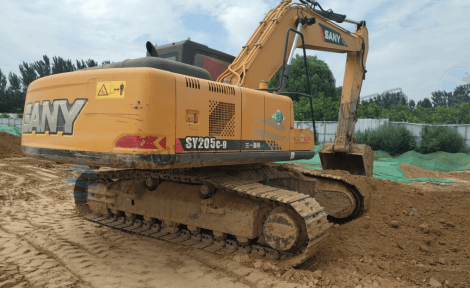

工程机械：挖掘机、装载机等大型设备的电力系统。

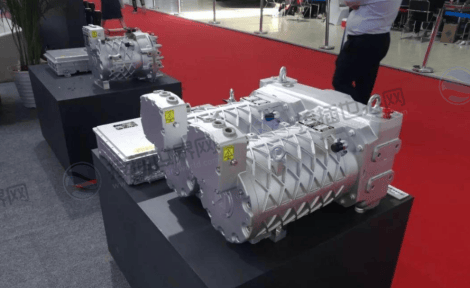

电动客车：大巴车电机驱动系统的电源连接。

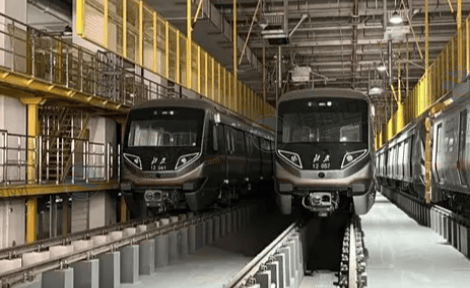

轨道交通：车载电气设备的大电流连接。

三、42815-0134产品优势深度解析

核心技术优势

1. 卓越的电气性能

镀银接触面提供极低的接触电阻和优异的导电性。

50A大电流容量满足高功率应用需求。

优化的接触设计确保稳定的电气连接。

2. 可靠的材料体系

高性能合金基材保证机械强度和导电性平衡。

镀银层提供优异的耐腐蚀性和持久导电性能。

压接端镀锡确保可靠的焊接和防腐保护。

3. 安装与生产优势

卷装包装支持自动化压接生产。

明确的外径规格便于线束加工。

标准化设计确保批量一致性。

4.经济效益分析

能效提升：低电阻设计减少能源损耗。

可靠性成本：高质量材料降低故障率和维护成本。

生产效率：自动化兼容设计提高生产效率。

生命周期：长久使用寿命降低更换频率。

四、42815-0134选型与应用指南

技术选型要点

电流需求评估：确认50A电流容量满足应用需求。

线规匹配：严格使用8AWG规格电线。

绝缘外径：确认电线绝缘外径不超过6.6mm。

环境要求：评估应用环境对连接器的具体要求。

专业安装指南

1. 安装前准备

检查端子外观完整性。

确认电线规格符合8AWG要求。

准备专用压接工具。

2. 安装执行

使用专业压接工具确保压接质量。

控制压接力度和位置。

检查压接后的机械强度。

3. 安装后验证

进行拉拔力测试。

检查电气连接可靠性。

记录安装质量数据。

4.使用注意事项

电流限制：严格遵循50A额定电流规范。

压接质量：必须使用专用工具确保压接可靠性。

配套使用：确保与兼容的Mini-Fit Sr.连接器配对使用。

定期检查：建议定期检查连接状态。

五、42815-0134行业应用案例

工业自动化领域

某工业机器人制造商在电机驱动系统中采用42815-0134端子，系统能效提升5%，故障率显著降低。

新能源领域

光伏逆变器厂商使用该端子后，产品在高温环境下的可靠性得到明显改善，客户满意度大幅提升。

莫仕42815-0134压接端子作为Mini-Fit Sr.系列的大电流解决方案，在工业设备、新能源系统和数据中心等领域展现出卓越的性能。其大电流容量、优异的导电特性和可靠的材料体系，为各种高功率应用提供了专业级连接保障。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
