莫仕42815-0012 压接端子Mini-Fit Sr.系列母端50A大电流镀金触点

莫仕42815-0012是一款Mini-Fit Sr.系列母端压接端子，采用高性能合金材质，接触部位镀金，连接部位镀锡。支持10-12AWG电线，额定电流50A，适用于电源传输及线对板、线对线连接，符合RoHS等环保标准，满足工业设备高可靠性电源布线需求。

^{一、42815-0012中文数据手册}

1、产物环境合规

2、产品数据详情

产品属性	具体参数

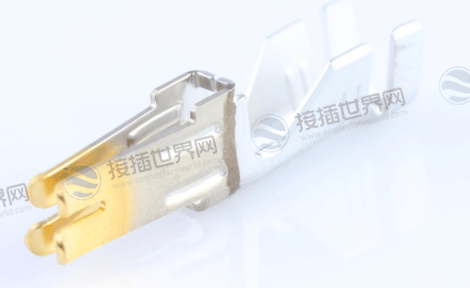

产品图纸
产品型号	42815-0012
现货采购入口	42815-0012现货
类别	压接端子（Crimp Terminals）
系列	42815
产品家族	Mini-Fit Sr. 连接器
产品名称	Mini-Fit Sr.
产品说明	Mini-Fit Sr. 压接端子、母端、12-10号线规（AWG）、镀金（Au）
应用场景	电源传输、线对板连接、线对线连接（Power, Wire-to-Board, Wire-to-Wire）
备注	大电流/低插拔力；最大额定电流需根据电路尺寸和应用场景参考产品规格书
UPC编码	800756101095
单触点最大电流	50.0A
端子属性	母端（Female）
金属材料	高性能合金（High Performance Alloy，HPA）
mating端镀层	金（Gold）
连接端镀层	锡（Tin）
包装形式	卷装（Reel）
mating端最小镀层厚度	0.762微米（µm）
连接端最小镀层厚度	2.540微米（µm）
连接接口类型	压接或压接（Crimp or Compression）
电线绝缘层最大直径	5.30mm
电线规格（AWG）	10、12
电线规格（mm²）	无相关数据（N/A）

二、42815-0012应用领域

1. 高可靠性工业设备

凭借镀金接触面和50A电流容量，42815-0012在要求苛刻的工业环境中具有重要应用：

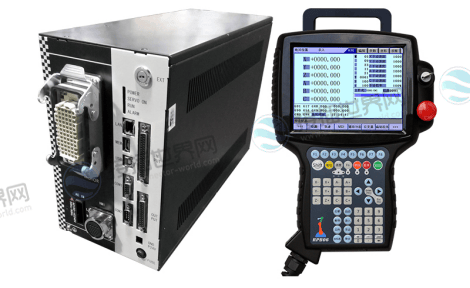

工业自动化控制系统：机器人控制器、伺服驱动器的主电源连接，镀金层确保长期稳定的接触电阻。

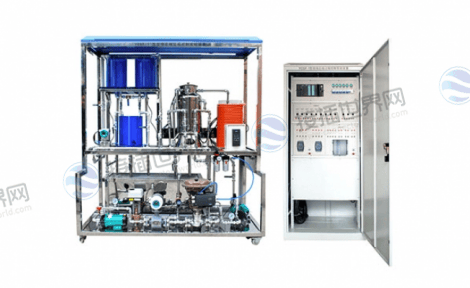

过程控制设备：化工、石油行业的控制系统，优异的耐腐蚀性适应恶劣工业环境。

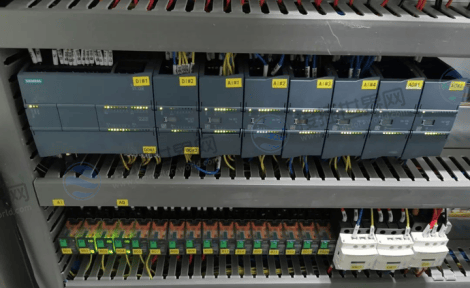

关键电力分配：PLC系统主电源回路，高可靠性保障生产线连续运行。

2. 通信与数据中心设备

在通信基础设施中，该端子为关键设备提供可靠的电力连接：

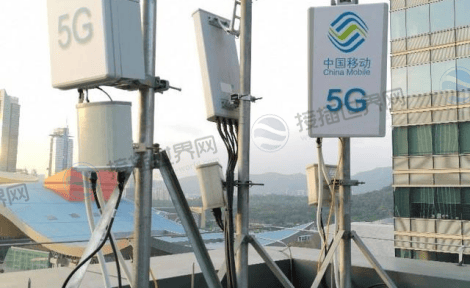

5G基站设备：基站射频单元电源连接，镀金处理保障信号完整性。

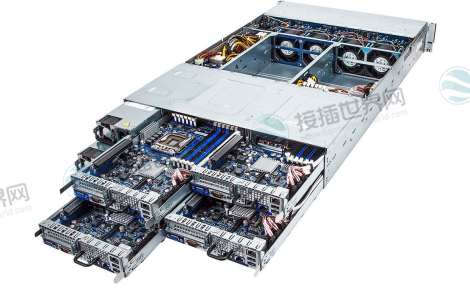

数据中心服务器：高密度服务器电源分配，50A电流支持大功率计算设备。

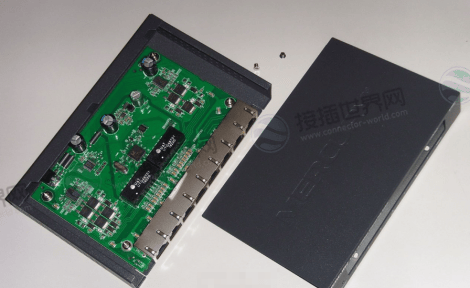

网络核心设备：核心交换机、路由器的电源接口，高可靠性确保网络稳定性。

3. 新能源与汽车电子

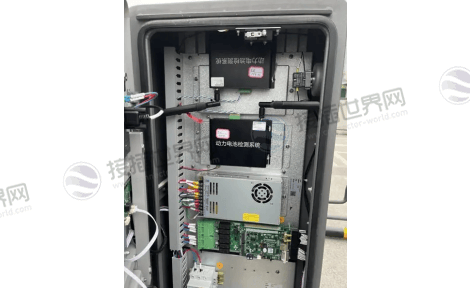

电动车充电系统：直流快充桩的大电流连接，镀金层抵抗氧化确保长期可靠性。

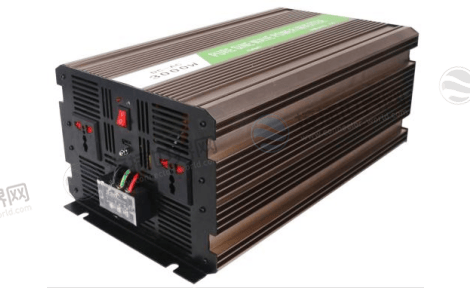

新能源逆变器：光伏、储能逆变器的功率回路，高性能合金承受大电流冲击。

汽车电子系统：高端车载娱乐系统、驾驶辅助系统的电源连接。

4. 医疗与航空设备

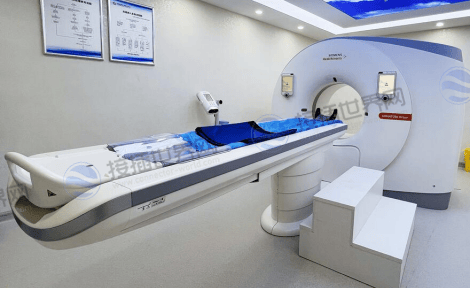

医疗成像设备：CT、MRI设备的电源连接，高可靠性满足医疗安全要求。

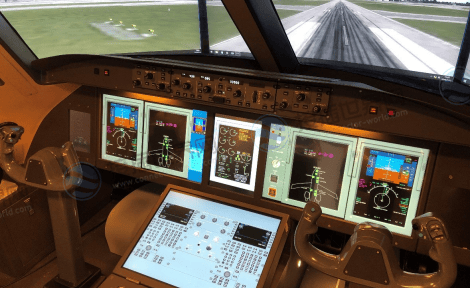

航空电子系统：机载设备的电力分配，优异的性能适应航空环境。

测试测量仪器：高精度测试设备的电源接口，稳定的连接保障测量准确性。

三、42815-0012产品优势深度解析

核心技术优势

1. 顶级的电气性能

镀金接触面提供极佳的电导率和耐腐蚀性。

50A大电流容量满足高功率密度应用需求。

低插拔力设计方便安装和维护。

2. 卓越的可靠性

镀金层有效防止氧化和腐蚀，确保长期接触可靠性。

高性能合金基材提供优异的机械强度和耐久性。

优化的设计确保稳定的电气连接性能。

3. 环保与安全

符合IEC 61249-2-21低卤素标准，满足环保要求。

全面的环保认证支持产品全球市场准入。

卷装包装适合自动化生产，提高生产效率。

4.经济效益分析

可靠性价值：镀金连接减少故障率，降低维护成本。

能效优化：低接触电阻减少能源损耗。

生产效率：自动化兼容设计提高生产速度和质量。

生命周期：长久的使用寿命降低总体拥有成本。

四、42815-0012选型与应用指南

技术选型要点

电流需求评估：确认50A电流容量满足应用需求。

线规匹配：严格使用10-12AWG规格电线。

环境适应性：评估腐蚀性环境对连接器的特殊要求。

可靠性要求：根据应用关键程度选择镀金端子。

专业安装指南

1. 安装前准备

检查端子镀层完整性。

确认电线规格符合10-12AWG要求。

准备专用压接工具和工装。

2. 安装执行

使用专业压接工具确保压接质量。

控制压接深度和力度。

检查压接后的外观和机械性能。

3. 安装后验证

进行导通电阻测试。

验证机械保持力。

记录关键质量参数。

4.使用注意事项

电流限制：严格遵循50A额定电流规范。

环境防护：避免在极端腐蚀环境中使用。

配套要求：确保与兼容的Mini-Fit Sr.连接器配对。

定期维护：建议定期检查连接状态

五、42815-0012行业应用案例

通信设备领域

某5G设备制造商在基站功率单元中采用42815-0012端子，产品在高温高湿环境下仍保持优异性能，客户满意度显著提升。

工业自动化领域

自动化系统集成商在机器人控制器中使用该端子，系统连续无故障运行时间提升至原来的3倍。

莫仕42815-0012压接端子作为Mini-Fit Sr.系列的高端电源连接解决方案，在通信设备、工业自动化和新能源等领域展现出卓越的性能。其镀金接触面、大电流容量和全面的环保合规性，为各种高要求应用提供了顶级的连接保障。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
