矢崎7283-5590-40 母头外壳YES Kaizen系列2极连接器

矢崎7283-5590-40是一款YES/YESC Kaizen系列2极母头外壳，采用高抗冲聚酰胺（HPA）材质，支持6.30mm大尺寸端子，额定电流30A，耐压AC1000V。工作温度-40℃至100℃，兼容7116-4120等系列端子，适用于工业设备及电源分配系统的大电流线束连接场景。

^{一、7283-5590-40中文参数手册}

项目	数值/信息

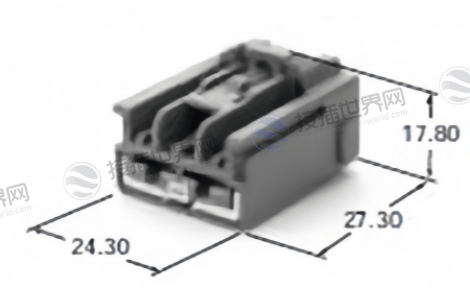

产品图纸
产品型号	7283-5590-40
现货采购入口	7283-5590-40现货
零件分类	外壳（Housing）
产品系列	YES/YESC Kaizen 连接器 6.3X0.8 系列
替代零件号	无
配对零件号	7282-5590-40
连接类型	线束连接器（Wire Harness Connector）
密封状态	非密封（Unsealed）
性别类型	母头（Female）
引脚数量	2 极（2P）
接线片尺寸（mm）	6.30
材质	高抗冲聚酰胺（HPA）
外形尺寸 - 长度（mm）	32.20
外形尺寸 - 宽度（mm）	24.30
外形尺寸 - 高度（mm）	17.80
镀层	无
颜色	浅灰色（LIGHT GRAY）
混合类型	否（NO）
卡扣安装结构	无（NO）
应用螺栓	无
兼容孔径（mm）- 最小值	无
兼容孔径（mm）- 最大值	无
兼容板厚（mm）- 最小值	无
兼容板厚（mm）- 最大值	无
电流等级	大型（LARGE）
产品标准号	CE24-0034
操作手册号	无
允许电流（参考值）	30A（参考值）
低压低电流电阻	最大 10 毫欧（初始值）
绝缘电阻	最小 20 兆欧（500VDC 条件下）
耐压	1000V AC（1 分钟）
温度范围	-40 至 100℃
端子（可安装组件）	7116-4120-02、7116-4121-02、7116-4122-02
线密封件（可安装组件）	无
虚塞（可安装组件）	无
可安装零件（可安装组件）	7382-5597-40、7382-5608-30

二、7283-5590-40应用领域

1.工业自动化与控制

在工业控制领域，该连接器常用于为大功率设备提供电力连接。

电机与驱动器：

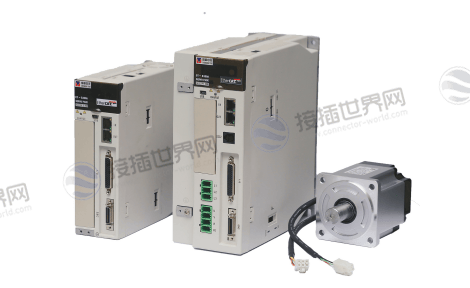

适用于伺服驱动器、变频器和工业机器人关节电机的电源接口。其30A的电流容量能满足大多数中型电机的电力需求，AC1000V的耐压等级为设备提供了安全的电气隔离。

电源分配：

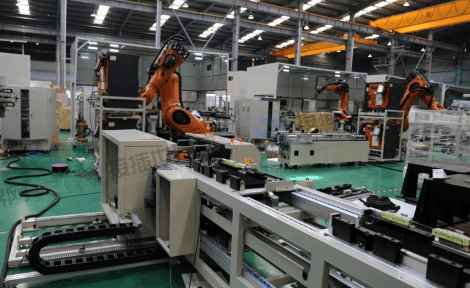

可用于工厂自动化生产线、大型机械(如注塑机、包装机) 内部的电源分配单元(PDU)或控制柜中，为各模块分配电力。2极设计非常适合于直流电源或单相交流电的连接。

工业电源：

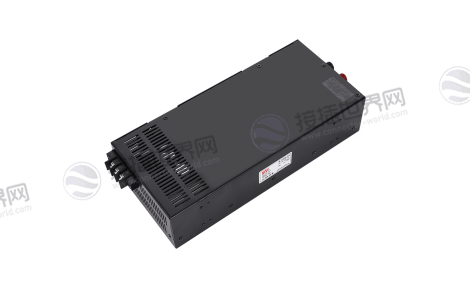

适用于大功率工业开关电源、不同断电源(UPS) 的输出端子连接，提供稳定可靠的大电流传输。

2.汽车与交通运输

在汽车电气系统中，该连接器能应对车身部分大功率负载的连接需求。

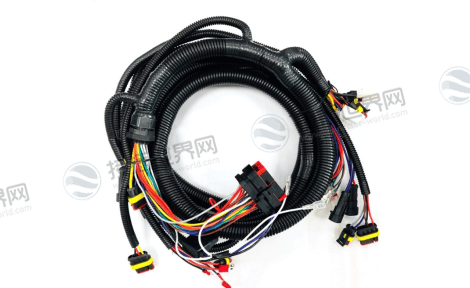

线束系统：

可用于商用车辆、特种车辆(如工程机械、农用机械) 的线束中，连接大功率照明设备(如LED灯Bar)、加热器、小型电机(如风扇、雨刮电机) 等。其-40℃至100℃的宽温工作范围确保了在恶劣环境下的可靠性。

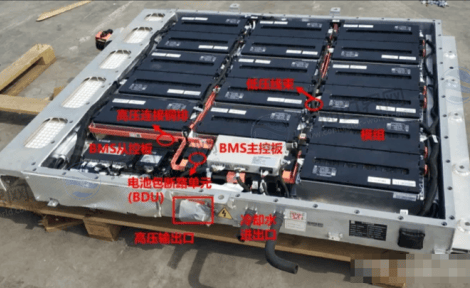

电池与电源管理：

适用于汽车启动电源辅助接口、电池管理系统(BMS)中的主电源回路(需注意其非密封特性，需在防护良好的环境下使用)。

3. 新能源与储能设备

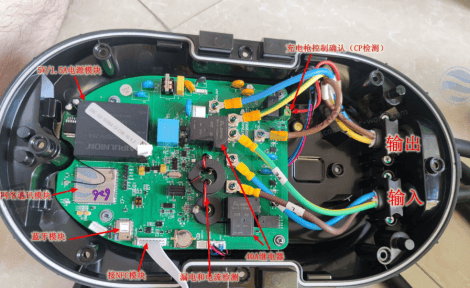

充电设备：可用于交流充电桩的内部电源模块连接。

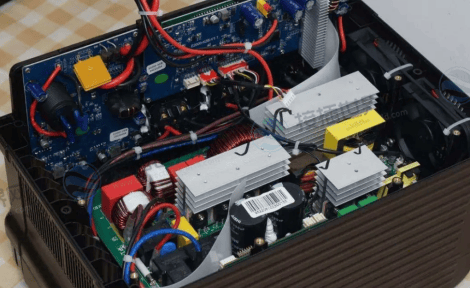

储能系统：适用于小型储能设备(如户外电源) 的电池充放电回路。

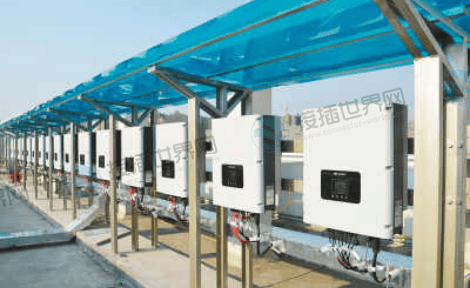

能源控制：在光伏逆变器、风力发电控制系统中，用于控制单元的电源连接。

三、7283-5590-40产品核心优势

选择矢崎7283-5590-40，能为你的设计和生产带来以下好处：

可靠的大电流传输：

30A的电流容量和6.30mm的大尺寸接线片，确保了连接器能够稳定承载较大电流，满足高功率设备的供电需求。10mΩ以下的低接触电阻有助于减少能量损耗和发热。

稳健的环境适应性：

主体材质高抗冲聚酰胺(HPA) 具有良好的机械强度和耐热性，配合-40℃至100℃的宽温工作范围，保证了产品在多数工业环境下能稳定工作。

安全的电气性能：

AC1000V的耐压能力提供了足够的电气安全裕量，20MΩ以上的绝缘电阻(DC500V条件下)保障了基本的绝缘特性。

明确的配套与安装：

明确的配对公头(7282-5590-40) 和配套锁紧机构(7382-5597-40, 7382-5608-30) 信息，简化了物料选型和安装流程，有助于形成稳定可靠的连接系统。

四、7283-5590-40选型与应用要点

在实际应用此连接器外壳时，请务必注意以下几点：

确认密封需求：

产品注明"密封状态: 非密封"，因此不适合在需要防尘、防潮或防水的环境中使用。若应用环境存在此类风险，需考虑额外的防护措施或选择密封型号。

电流与散热考量：

30A为参考值，实际应用时需考虑环境温度、线束捆扎密度及通风散热条件等因素，建议预留适当余量，并根据实际工况参考详细规格书进行评估。

务必使用指定的配套大电流端子(7116-4120-02, 7116-4121-02, 7116-4122-02) 和相应规格的导线，以确保满足电流承载要求。

确保机械锁紧：

务必安装指定的配套锁紧机构(7382-5597-40或7382-5608-30)，以确保连接器在插配后具有优异的保持力，能有效防止因振动导致的连接松动。

总而言之，矢崎7283-5590-40连接器外壳是一款在工业自动化和汽车电气等领域中，对大电流传输和连接可靠性有明确要求的实用解决方案。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
